OMRON SYSMAC CJ 系列 CJ2 CPU 单元硬件
时间: 2026-05-27浏览次数：
OMRON SYSMAC CJ 系列 CJ2 CPU 单元硬件
OMRON SYSMAC CJ 系列 CJ2 CPU 单元硬件
定位与适用范围
类型：CJ2 CPU 单元硬件用户手册（编号 W472-E1-16，2023 年 7 月修订）
适用人群：电气工程师、FA 系统设计 / 安装 / 维护人员
适用型号：
CJ2H 系列：CJ2H-CPU6□-EIP、CJ2H-CPU6□
CJ2M 系列：CJ2M-CPU3□、CJ2M-CPU1□
核心性能规格
项目 CJ2H CJ2M
基础指令速度 0.016μs 0.04μs
程序容量 50K~400K 步 5K~60K 步
数据区 DM 32K+EM 25 banks DM 32K+EM 4 banks
最大 I/O 点 2560 点 2560 点
中断任务 最快 17μs 启动 最快 31μs 启动
EtherNet/IP 内置 (部分型号) 内置 (CPU3□)
脉冲 I/O 无 最多 4 轴 (模块扩展)
系统配置规则
机架结构
1 个 CPU 机架 + 最多 3 个扩展机架
每个机架最多安装10 个单元
系统总单元数上限40 个
单元类型
基本 I/O 单元：输入 / 输出 / 混合
特殊 I/O 单元：模拟量、温控、定位
CPU 总线单元：以太网、DeviceNet、Controller Link
扩展连接
需配置I/O 控制单元与I/O 接口单元
连接电缆最长12m
硬件组成与接口

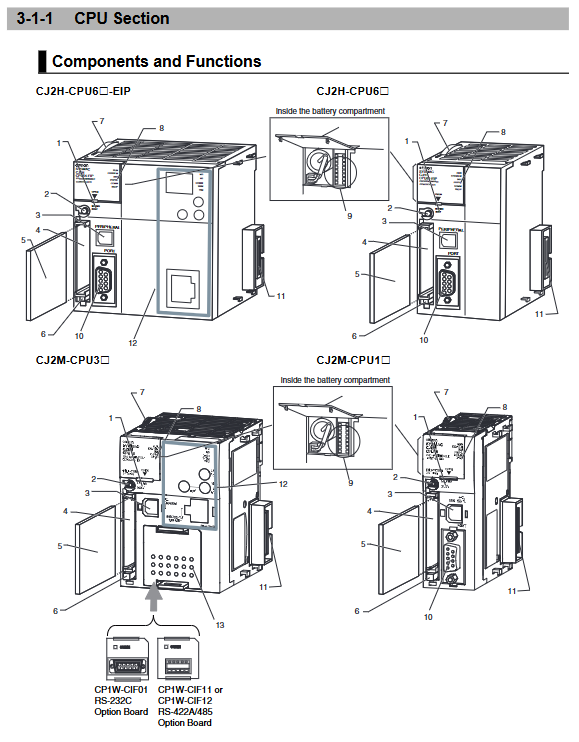

CPU 单元面板
指示灯：RUN、ERR/ALM、INH、PRPHL、BKUP
开关：DIP 8 位开关、存储卡开关
接口：USB、RS-232C、EtherNet/IP(可选)
扩展配件
脉冲 I/O 模块 (CJ2M 专用)：最多 2 块，支持4 轴脉冲
串口扩展板 (CJ2M-CPU3□)：RS-232C/RS-422A/485
存储卡：128/256/512MB，用于程序备份
电源单元
型号：CJ1W-PA205R/PD025 等
输出：5V 0.2~5A、24V 0.4~0.8A
防护：过载、短路、过热保护
安装与接线规范
安装要求
环境温度：0~55℃，湿度 10%~90%
安装方式：DIN 导轨或面板安装
散热：上下保留足够空间，垂直安装
接线要点
电源：AC100~240V 或 DC24V，严格区分火线 / 零线 / 接地
接地：接地电阻≤100Ω，GR 与 LG 分开
通讯：USB 最长 5m，以太网 CAT5e 最长 100m
I/O：端子扭矩规范，禁止裸线直连
软件与通讯
支持软件
核心：CX-One、CX-Programmer
功能：编程、调试、监控、数据追踪、I/O 表配置
连接方式
USB：即插即用，需安装驱动
RS-232C：波特率0.3~115.2kbps
EtherNet/IP：10/100Mbps，支持 FINS、Tag 数据链接
标签访问
支持标签名直接访问变量，无需地址映射
适用型号：CJ2H (Ver1.6+)、CJ2M (Ver2.2+)
维护与备份
电池维护
型号：CJ1W-BAT01，寿命5 年 (25℃)
更换：断电5 分钟内完成
数据备份
简单备份：一键备份到存储卡
电脑备份：通过 CX-One 完整备份程序 + 参数 + 数据
定期检查
端子紧固、散热、接地、指示灯状态
故障诊断
错误分类
致命错误：CPU 停止，所有输出 OFF
非致命错误：继续运行，报警提示
常见故障
单元配置错误：I/O 表与实际不符
通讯错误：EtherNet/IP、串口连接异常
电池错误：数据保持失效
排查方法
面板指示灯 + 7 段码显示
错误日志 + 辅助区标志位
关键问题
问题 1：CJ2H 与 CJ2M CPU 的核心差异与选型依据是什么？
答案：
性能：CJ2H 指令更快、容量更大，适合中大型系统；CJ2M 性价比高，适合小型 / 紧凑型系统。

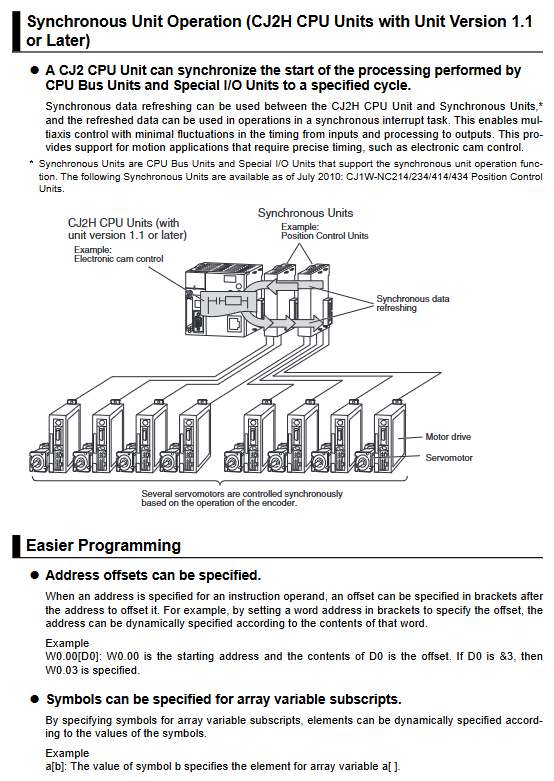

功能：CJ2H 支持同步单元运行；CJ2M 支持脉冲 I/O 模块 (最多 4 轴)与串口扩展板。
网络：两者高配版均内置EtherNet/IP，CJ2M-CPU1□无网口。
选型：需要多轴定位选 CJ2M；需要高性能、多单元扩展选 CJ2H。
问题 2：CJ2 CPU 的存储卡简单备份功能如何使用？有哪些注意事项？
答案：
使用方法：将 DIP 开关 SW7 设为 ON，长按存储卡电源键3 秒开始备份；备份时BKUP 灯常亮，切勿断电。
备份内容：程序、参数、I/O 内存全部数据。
注意事项：
备份 / 恢复时禁止断电，否则数据损坏。
恢复后需重新上电才能切换运行模式。
优先使用欧姆龙专用存储卡，保证兼容性。
问题 3：CJ2 CPU 的 EtherNet/IP 端口如何设置与快速排查通讯故障？
答案
设置方法：通过旋转开关设定单元号 (0~F) 与节点号 (01~FE)；IP 默认 192.168.250. 节点号。
快速排查：
看指示灯：MS/NS 绿灯常亮为正常，红灯为故障。
看 7 段码：显示 IP 与错误码，如d6为连接失败。
检查设置：节点号不重复、网线正常、IP 网段一致。
软件验证：CX-Integrator 在线搜索，测试 FINS 通讯。
