OMRON G3PW电源控制器
时间: 2026-05-27浏览次数：
OMRON G3PW电源控制器
OMRON G3PW电源控制器
产品概述
欧姆龙 G3PW是单相晶闸管式功率控制器，用于精密温度控制，接收4–20mA/1–5VDC模拟量或开关量信号，实现功率调节。
型号分类：
标准型（EU）：无恒流检测
恒流型（EC）：内置 CT，支持恒流、断丝检测、RS-485
电气规格：
参数 数值
额定电压 100–240VAC
频率 50/60Hz
额定电流 20A/45A/60A
控制方式 相位 / 最优周期 / 通断控制
通信 RS-485 (CompoWay/F)，仅恒流型
核心功能
控制模式
相位控制：精准控温，抑制浪涌
最优周期控制：过零开关，降低噪声
通断控制：适配开关量信号
保护与调节功能
软启动 / 软停止：0.0–99.9s 可调，默认 0.5s
输出限幅：上限 0–100%，下限 0–100%
基值功能：0–100%，输入 0% 时保持最低输出
恒流控制：仅恒流型，波动 ±2% FS
加热器断丝检测：基于电阻变化，精度 10% FS
监控功能
监控项：输入值、输出值、相位角、负载电流、总运行时长
报警：2 路开路集电极输出，分致命 / 非致命等级
安装规范
环境要求
仅室内使用，-15~55℃，湿度 5%–95%
远离水、油、粉尘、腐蚀性气体、震动源

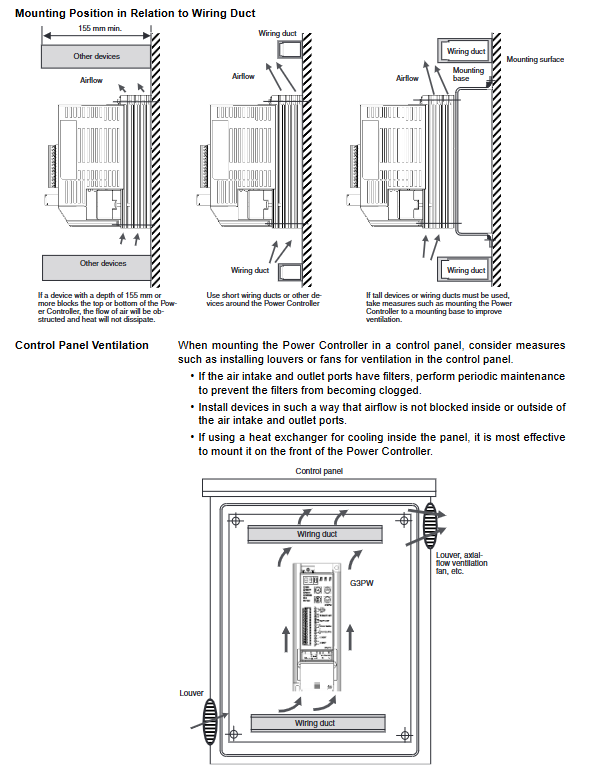

安装间距
上下各留 **≥100mm** 散热空间
左右≥20mm，多台并排需强制风冷
固定要求
螺丝：M5，扭矩2.3–2.5N·m
垂直安装，保证自然对流散热
布线规范
电源与负载接线
电源接端子 4 (N)/5 (L)，负载接 T1/L1，同相匹配
负载侧配快速熔断器：20A 配 CR6L-20，60A 配 CR6L-75
控制接线
模拟量：4–20mA（端子 2/3）、1–5V（端子 1/3）
通信：RS-485 (±)，最大距离 500m，节点≤31
接地
接地电阻 **≤100Ω**，利用散热器安装螺丝接地
线规与扭矩
端子类型 线规 扭矩
负载端子 (20A) AWG10–18 1.8N·m
控制端子 AWG26–16 0.22N·m
参数设置
初始设置级（长按 LVL≥2s）
P02：输出模式（相位 / 电压 / 平方电压 / 恒流）
P04：输入类型（线性 / 开关量）
P10：负载电流上限（0–66A，恒流型）
P14：断丝报警等级
P19–P26：通信参数（默认 57.6kbps，7 位数据，偶校验）

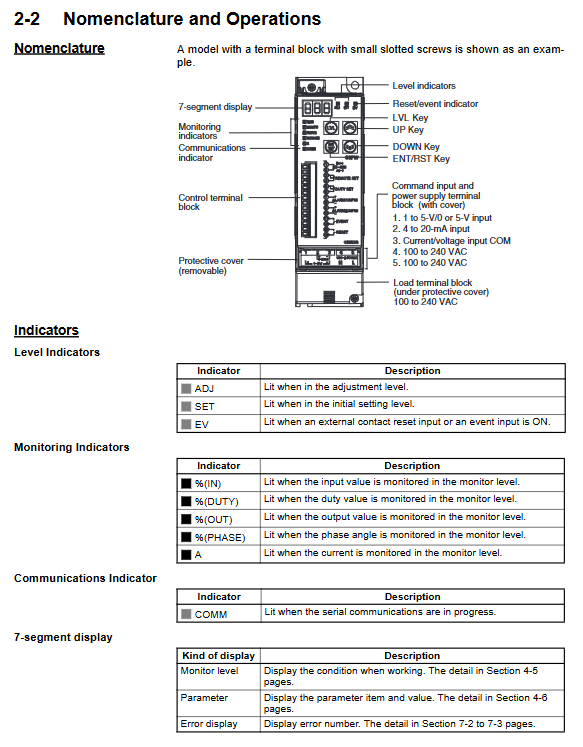

调整设置级（短按 LVL）
DTY：内部占空比（0–100%）
BUP：基值（0–100%）
SUP/SDN：软启 / 软停时间
OLU/OLL：输出上下限
安全与故障处理
安全警告
禁带电拆机 / 触摸端子，防触电
禁用于易燃易爆环境
端子螺丝紧固，防打火
常见故障
代码 故障原因 解决方法
E10 SSR 短路 / 接线错误 检查接线、加热器，复位
E40 加热器断丝 更换加热器，重新示教
E70 通信超时 检查线路，重发指令
复位方式：面板 ENT/RST 键、外部复位端子、通信指令
应用场景
纯金属 / 非金属加热器温度控制
变压器初级侧功率调节
多机组网：最多 8 台接 EJ1 温控器，RS-485 组网
关键问题与答案
问题 1：G3PW 标准型与恒流型的核心区别是什么？
答案：核心差异在检测与通信能力：
恒流型内置 CT 电流互感器，支持恒流控制、负载电流限制、加热器断丝检测；标准型无此功能。
恒流型标配RS-485 (CompoWay/F) 通信，可接 EJ1 温控器 / PLC 组网；标准型无通信接口。
恒流型可监控实时负载电流，标准型仅监控输出百分比。
问题 2：G3PW 安装与布线的核心安全要点有哪些？
答案：核心安全要求共 3 点：
散热：上下必须留 **≥100mm** 空间，垂直安装保证自然对流。
接线：负载 T1 接电源 N 相、L1 接 L 相，同相匹配；负载侧必须串联快速熔断器。
接地：接地电阻 **≤100Ω**，用散热器螺丝接地；禁带电接线或触摸端子。
问题 3：加热器断丝检测（E40）的设置与排查流程是什么？
答案：
设置：恒流型 P14 设为报警 1/2；调整级 HBR（阈值 = 90 / 加热器根数）、HBL（检测下限）；运行稳定后执行 TPC/TCC 示教。
排查：先检查加热器是否断路；再确认示教是否成功；若小输出误报，提高 HBL 下限；波动大则增加 P09 检测周期数。
复位：用 ENT/RST 键、外部复位或通信指令清除报警。
