MITSUBISHI FX3GE MELSEC紧凑型PLC
时间: 2026-05-26浏览次数：
MITSUBISHI FX3GE MELSEC紧凑型PLC
MITSUBISHI FX3GE MELSEC紧凑型PLC
产品定位
FX3GE是三菱MELSEC家族紧凑型 PLC，在 FX3G 基础上集成以太网与模拟量，打造高性价比一体化控制器，面向小型自动化设备，兼顾控制、模拟、通讯、监控需求。

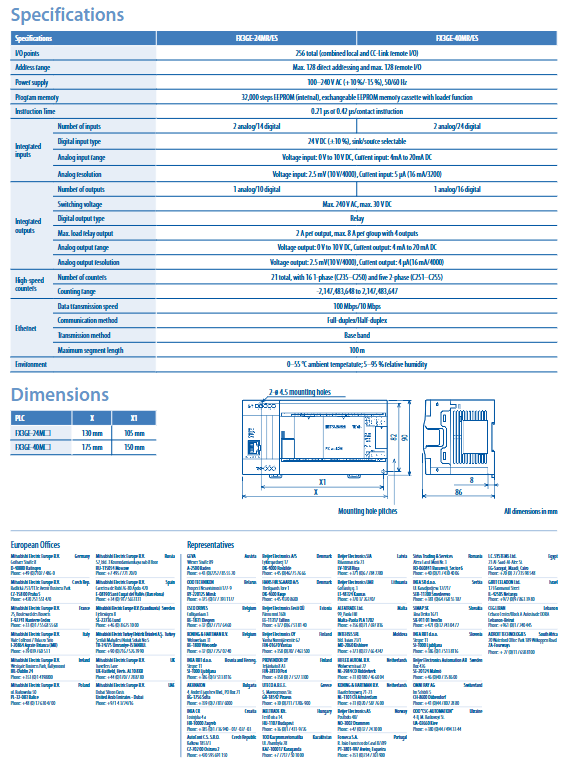

型号与核心规格
项目 FX3GE-24MR/ES FX3GE-40MR/ES
总 I/O 点数 最大 256 点 最大 256 点
本地数字 I/O 14 入 / 10 出 24 入 / 16 出
内置模拟量 2AI / 1AO 2AI / 1AO
程序内存 32,000 步 EEPROM 32,000 步 EEPROM
指令速度 0.21μs / 基本指令 0.21μs / 基本指令
供电 100–240V AC 50/60Hz 100–240V AC 50/60Hz
尺寸 130mm 175mm
内置通讯（核心亮点）
以太网（100M/10M）
支持编程、监控、在线修改
连接GOT 触摸屏
网页浏览器监控（无需软件）
多级密码权限管理
USB：高速程序上传 / 下载
RS422：标准串口通讯，支持MODBUS/RTU
扩展支持：CC-Link、CANopen、Profibus DP
内置模拟量
2 路模拟输入：0–10V / 4–20mA，12 位（0–4000）
1 路模拟输出：0–10V / 4–20mA，12 位
分辨率：电压2.5mV，电流4μA
无需额外模块，直接处理温度、压力、流量信号
高速计数
总计 21 路高速计数器
16 路 1 相（C235–C250）
5 路 2 相（C251–C255）
计数范围：-2147483648 ~ 2147483647（32 位）
数字 I/O 特性
输入：24V DC，源型 / 漏型可选
输出：继电器型
单路：2A
每组：最大8A
耐压：AC 240V / DC 30V

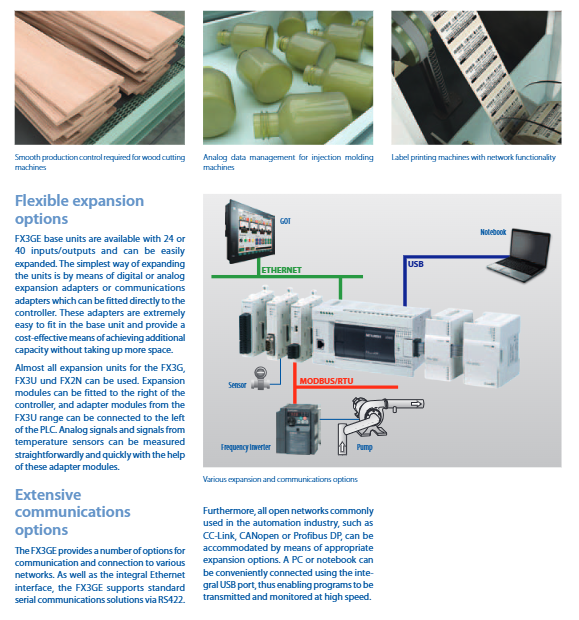

扩展能力
最大扩展：256 点 I/O
本地直接：128 点
远程（CC-Link）：128 点
兼容模块：FX3G / FX3U / FX2N全部扩展
扩展位置：右侧插模块，左侧加适配器
环境与认证
工作温度：0–55℃
湿度：5–95%RH
认证：CE、ISO9001
典型应用
食品加工、包装机械
注塑机、泵控制、制冷系统
木工切割、贴标机
关键问题
问题 1：FX3GE 相比普通 FX3G 最核心的升级是什么，对用户带来什么实际价值？
答案：最核心升级是标配 100M 以太网 + 2AI/1AO 模拟量。价值：无需额外购买通讯与模拟模块，降低成本、节省空间、简化接线，并支持网页监控，实现远程维护。
问题 2：FX3GE 的模拟量分辨率是多少？能直接支持哪些信号，适合哪些场景？
答案：模拟量12 位（0–4000）；支持0–10V 电压与4–20mA 电流信号；适合压力、温度、流量、液位、调速等模拟闭环控制场景。
问题 3：FX3GE 的 I/O 扩展规则是什么，最多能带多少点？兼容哪些旧系列模块？
答案：最大256 点（本地 128 点 + 远程 128 点）；完全兼容FX3G、FX3U、FX2N的数字、模拟、通讯扩展模块，保护原有设备投资。
