R&S®EPL1000电磁干扰测试接收机
时间: 2026-05-26浏览次数：
R&S®EPL1000电磁干扰测试接收机
R&S®EPL1000电磁干扰测试接收机

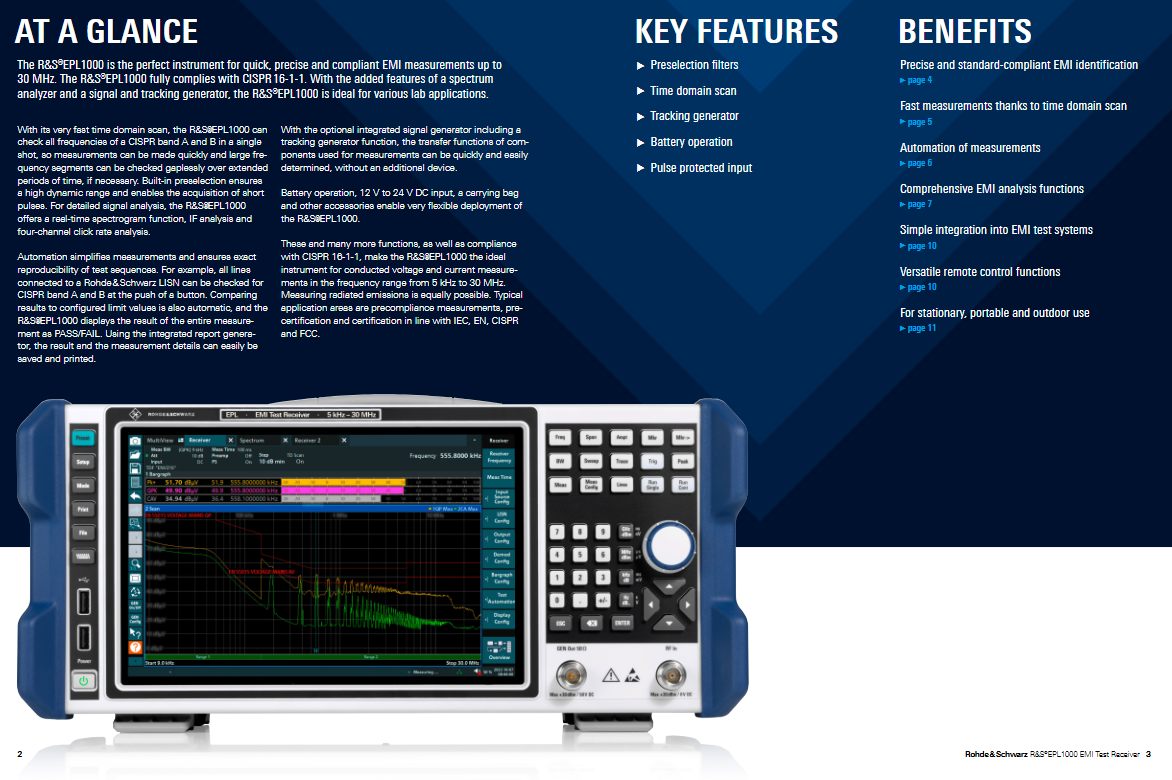

产品概述
R&S®EPL1000 是面向5kHz–30MHz频段的EMI 测试接收机，核心用于传导骚扰、辐射骚扰测量，满足CISPR 16-1-1标准，同时兼容MIL-STD-461、DO-160等军标 / 航标，集 EMI 测试、频谱分析、信号源 / 跟踪源于一体，兼顾实验室、现场、户外使用。
核心测量性能
1. 频率与基础指标
频率范围：5kHz – 30MHz
输入：50Ω N 型，内置脉冲限幅器
衰减：0–55dB，1dB步进
前置放大器：20dB可调
2. 带宽与探测器
类别 关键参数
EMI 6dB 带宽 200Hz、9kHz、120kHz、1MHz（CISPR）；10Hz/100Hz/1kHz/10kHz/100kHz（军标）
标准探测器 最小峰值、RMS、平均
CISPR 探测器 峰值、准峰值、CISPR 平均、RMS 平均
3. 时域扫描（TDS）核心优势
单次测量覆盖CISPR A/B全频段
CISPR B 准峰值测量单线路仅需3s
支持最长100s不间断测量，捕捉间歇性骚扰
可同时激活3 条轨迹使用不同探测器
自动化测量能力
扫描表：自定义多频段、独立 RBW 设置，自动顺序测量
LISN 远程控制：一键自动测量 LISN 所有线路
预览 + 终测：先峰值搜索，仅对关键点做标准终测，大幅提速
限值判断：内置170+标准限值库，自动给出PASS/FAIL
报告生成：支持 PDF/Word，自定义模板，一键导出
高级分析功能
咔嗒率分析（K59）
符合CISPR 14-1第 6/7 版
4 通道同步无间隙测量，最长4 小时测试
自动评估、可视化、报告输出
实时频谱图（K55E）
无间隙时频记录，环形缓存保存10 万行数据
2D/3D 显示，标记测量，定位瞬态骚扰
IF 分析（K56）
最大跨度10MHz，分辨率带宽10Hz–100kHz
辅助分析
柱状图：单频点多探测器实时电平
零频标：单频点时域波形
AM/FM 解调：内置喇叭 / 耳机，识别干扰特征

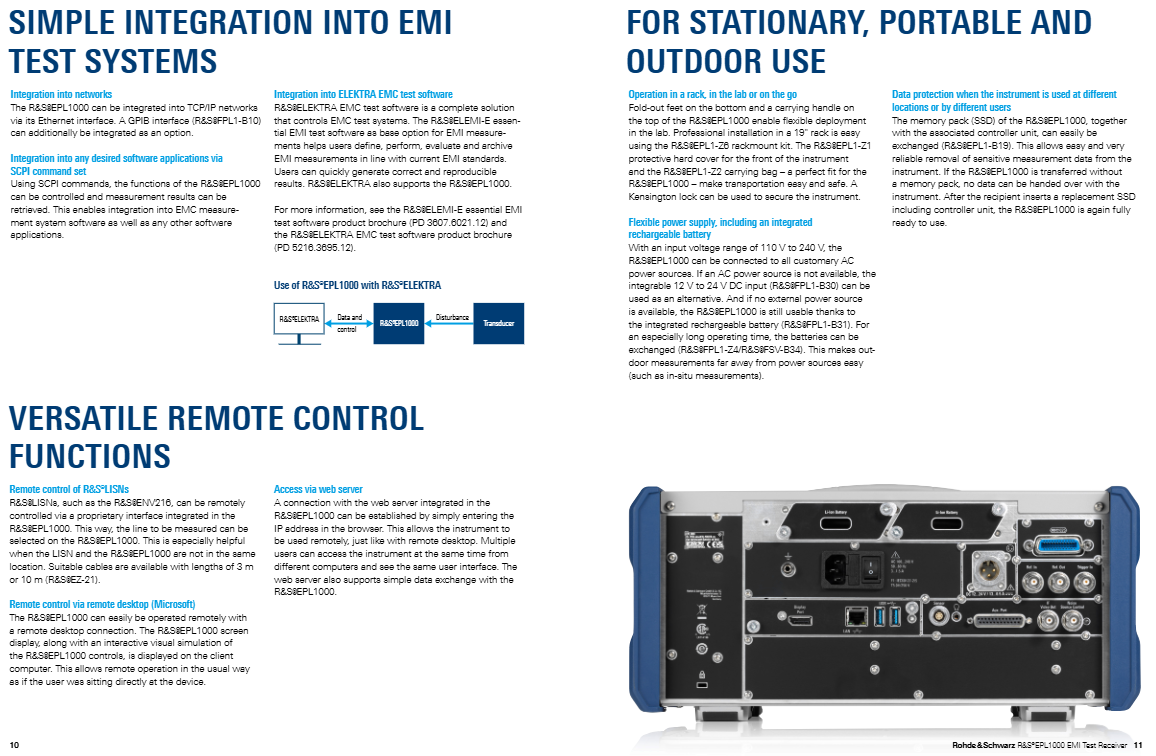

系统集成与远程控制
接口：千兆 LAN、GPIB（可选）、USB 2.0/3.1、LISN 控制口
控制方式：SCPI 指令、远程桌面、Web 服务器（多用户同屏）
软件集成：完美适配R&S®ELEKTRA与ELEMI-E EMC 测试软件
供电与部署灵活性
AC 供电：100–240V，50/60Hz
DC 供电：12–24V（可选）
电池供电：内置锂电，标称续航2 小时，支持热更换
安装：桌面、19 英寸机架、便携背包、户外现场
规格与订购摘要
关键硬件规格
项目 参数
显示 10.1 英寸 WXGA（1280×800）
尺寸 408×186×235mm
重量 6.9kg（无电池）/8.6kg（带电池）
校准周期 1 年
核心选件
内置信号 / 跟踪源：B91
咔嗒率分析：K59
实时频谱图：K55E
IF 分析：K56
GPIB 接口：B10
电池模块：B31
典型应用
家电 / 电源 / LED 等传导骚扰测试
辐射骚扰预兼容测试
符合CISPR/EN/IEC/FCC的预认证与认证
户外 / 现场 EMI 排查
关键问题
问题 1：R&S®EPL1000 的时域扫描（TDS）相比传统扫描的核心优势是什么？
答案：核心优势是速度极快，可单次测量完成 CISPR A/B 全频段扫描，CISPR B 准峰值单线路仅需3s；支持最长100s无间隙测量，能可靠捕捉间歇性 / 瞬态骚扰，且可同时启用多探测器并行测量，无需分多次测试。
问题 2：EPL1000 支持哪些供电方式，分别对应什么使用场景？
答案：支持三种供电：① AC 100–240V：实验室固定使用；② DC 12–24V：车载 / 现场无市电场景；③ 内置锂电池：户外 / 无电源原位测试，标称续航2 小时，电池可更换延长使用时间。
问题 3：EPL1000 的自动化测量能实现哪些关键流程，如何提升测试效率？
答案：可实现多频段自动扫描、LISN 多路自动切换、预览 - 峰值搜索 - 终测全自动、限值自动比对判 PASS/FAIL、报告自动生成导出；无需人工干预，测试流程可复现，典型如 EN 55015 灯具测试全流程仅需约13s，大幅降低人工与时间成本。
