Baumüllerb maXX系列 模块化伺服驱动与自动化平台
Baumüllerb maXX系列 模块化伺服驱动与自动化平台
产品定位与整体架构
Baumüller b maXX 是模块化、可扩展、高安全的伺服驱动与自动化系统，覆盖微型伺服→大功率伺服→变频器全功率段，支持风冷 / 水冷 / 冷板散热，适配多行业高动态、高精准运动控制。
驱动产品线（核心参数）
（1）b maXX 5000（旗舰模块化伺服）
功率：1–215kW

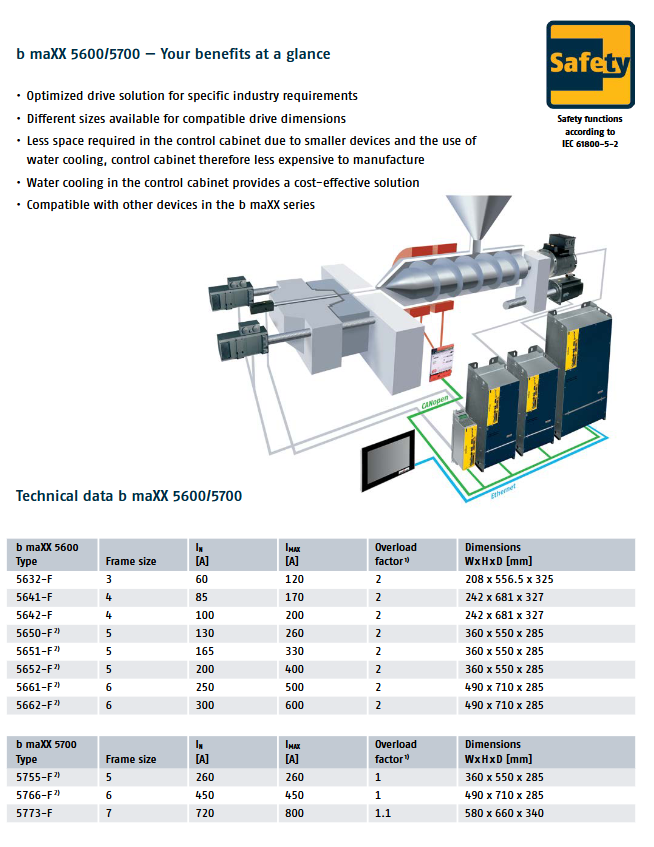

组成：电源模块、回馈单元、轴模块、5500/5600/5700 专用机型
安全：支持SAF-001/002/003插件模块，达SIL3/PL e
特色：单电缆、直流母线储能、温度智能控扇
（2）b maXX 4000（模块化伺服）
功率：1.1–315kW
子系列：4400 标准型、4100 能量回馈电源、4600 峰值负载、4700 额定负载

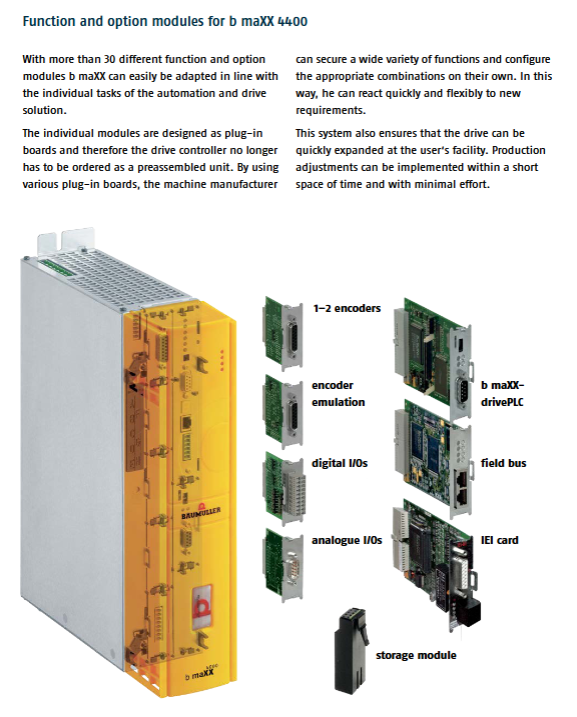

扩展：30+插件模块，支持drivePLC（100μs 周期）
（3）b maXX 3300（小型伺服）
功率：≤5kW
载波：16kHz低噪音
接口：EtherCAT/CANopen 板载，支持STO安全
（4）b maXX 2400（迷你伺服）
功率：≤2kW
供电：DC9–60V
特色：可编程 MPU，支持 Python 脚本，适配移动 / 物流设备
（5）b maXX 1000（变频器）
功率：0.2–11kW
功能：15 段速设定、1–15kHz载波、CANopen/Modbus、自动节能
核心技术亮点
驱动集成安全
标准：EN ISO 13849-1 / IEC 62061
等级：最高SIL3 / PL e
功能：STO、SS1、SS2、SLS、SLP、SBC 等
单电缆解决方案
合并动力与反馈，减少布线、接头与故障点
支持电子铭牌，即插即用
通讯总线
支持：EtherCAT、CANopen、POWERLINK、EtherNet/IP、PROFIBUS
能效技术
直流母线耦合：能量共享，减少能耗
4100 回馈单元：制动能量回送电网
智能风扇：按需调速，降低损耗
软件与控制系统
ProDrive：驱动调试、参数化、示波器 / FFT 诊断
ProMaster：一体化工程框架，含编程、凸轮、仿真
ProSafePara：安全参数化工具
softdrivePLC/drivePLC：驱动内置 PLC，125μs同步周期
配套电机（关键系列）
系列 定位 功率 转速
DSD 高动态伺服 0.3–150kW 6000min⁻¹
DSC 紧凑型伺服 0.5–18kW 6000min⁻¹
DST2 大扭矩电机 2.7–1200kW 2000min⁻¹
GDM/DSM 盘式电机 0.02–8.4hp —
LSC 无铁芯直线 高动态 —
适用场景
注塑、挤出、包装、机床、机器人、印刷纺织、物流仓储、自动化产线。
关键问题与答案
问题 1：b maXX 5000 的安全方案最高可达什么等级？覆盖哪些安全功能？
答案：最高达SIL3（IEC 62061）与PL e（EN ISO 13849-1）；通过SAF-003模块可支持STO、SS1、SS2、SOS、SLS、SLP、SBC、SSM等全功能。
问题 2：单电缆方案相比传统方案有哪些核心优势？
答案：① 减少反馈电缆 / 接头，布线成本降低 30% 以上；② 数字传输抗干扰，定位更精准；③ 支持电子铭牌，即插即用；④ 缩小机柜空间，降低安装复杂度。
问题 3：b maXX 4000 的 drivePLC 模块具备哪些核心能力？
答案：① 100μs周期执行 1000 行 STL 程序；② 支持EtherCAT/CANopen 主站，直接控多轴；③ 内存：12 万行IL、2MB RAM、100KB无电池 NVRAM；④ 可替代或辅助上层 PLC，简化系统。
