Schneider Modicon TM3扩展I/O模块，适用于Modicon M221、M241、M251和M262控制器
时间: 2026-05-26浏览次数：
Schneider Modicon TM3扩展I/O模块，适用于Modicon M221、M241、M251和M262控制器
Schneider Modicon TM3扩展I/O模块，适用于Modicon M221、M241、M251和M262控制器
产品整体定位

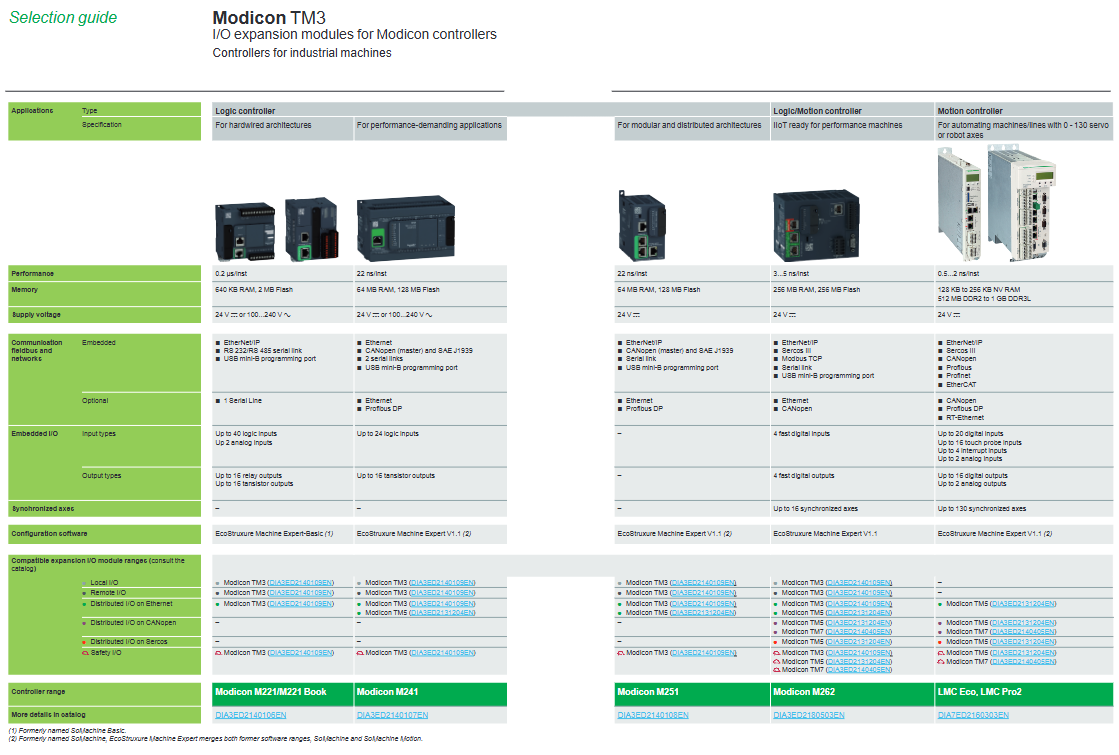

Modicon TM3是施耐德电气推出的优化型 I/O 扩展系统，专为Modicon M221/M241/M251逻辑控制器与M262 逻辑 / 运动控制器设计，属于EcoStruxure Machine架构的边缘控制层产品，实现本地、远程、分布式三种 I/O 扩展，满足小型设备到运动控制设备的灵活配置需求。
核心扩展架构
本地扩展
单控制器最多挂载7 个 TM3 模块
模块间通过侧面TM3 总线连接器级联供电与通讯
远程扩展
发送模块TM3XTRA1 + 接收模块TM3XREC1
最远传输距离5m，使用Cat5e 屏蔽线缆
总模块数扩展至14 个（本地 7 个 + 远程 7 个）
分布式扩展
总线耦合器组建I/O 岛，支持 EtherNet/IP、CANopen、Modbus Serial
支持多耦合器级联，满足大型设备分布式布局
全系列模块明细
1. 数字量 I/O 模块
输入：8/16/32 点，24V DC/120V AC，源型 / 漏型
输出：8/16/32 点，继电器（2A）/ 晶体管（0.1A/0.5A）
混合 I/O：8/24 点，输入 + 继电器输出
接线：螺钉 / 弹簧端子，HE10连接器可选
典型型号：TM3DI8、TM3DQ8R、TM3DM24R

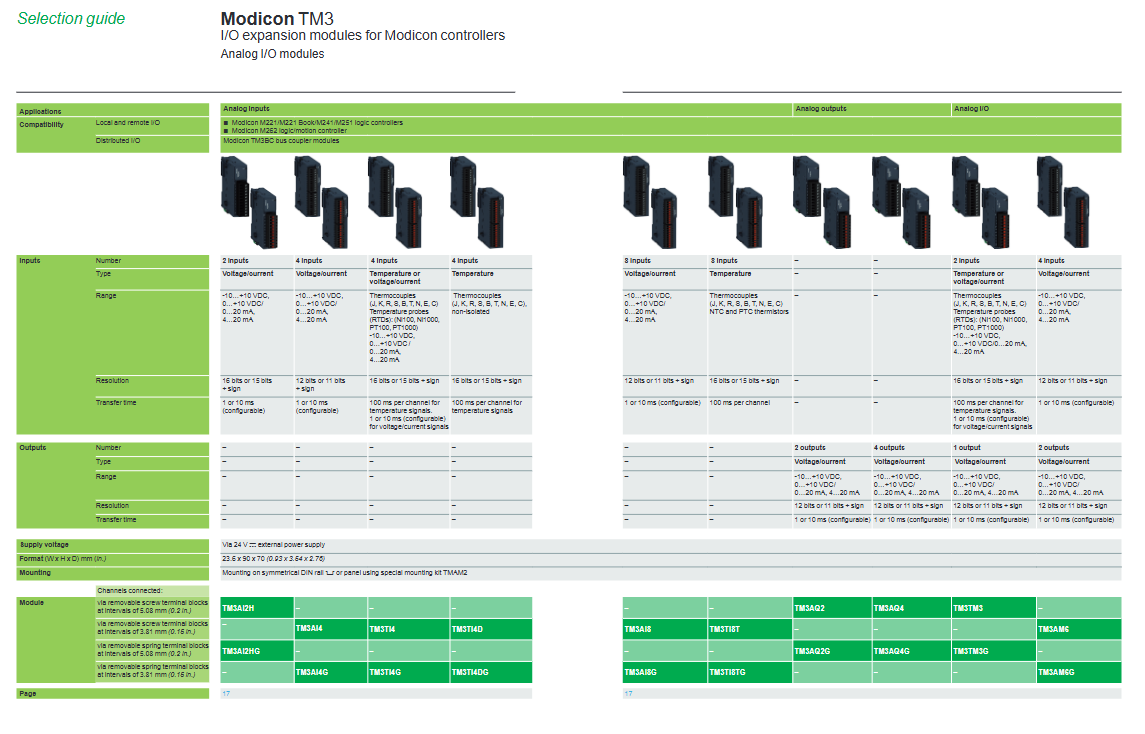

2. 模拟量 I/O 模块
输入：2/4/8 通道，电压 / 电流 / 热电偶 / RTD
输出：2/4 通道，电压 / 电流
混合：4 入 2 出、2 入 1 出
分辨率：12~16 位，转换时间1~100ms
供电：外部 24V DC，光耦隔离
典型型号：TM3AI4、TM3AQ4、TM3TI4、TM3AM6
3. 专家功能模块
高速计数模块：TM3XHSC202，10 路高速输入，8 路高速输出，200kHz，32 位计数
电机启动器控制模块：TM3XTYS4，RJ45 直连 4 台 TeSys U，简化配线
4. 功能安全模块
安全等级：PL e / Category 4，SIL CL3
功能：急停、安全光幕、安全地毯 / 边缘控制
输出：3 路 NO 安全继电器，微处理器引导
型号：TM3SAF5R、TM3SAK6R
认证：UL、CSA、TÜV、EAC、RCM
5. 总线耦合模块
型号 协议 接口 最大从站
TM3BCEIP EtherNet/IP、Modbus TCP 2×RJ45 90
TM3BCCO CANopen 2×RJ45 64
TM3BCSL Modbus Serial（RS485） 2×RJ45 32
安装与电气特性
安装方式：DIN 导轨安装，可选TMAM2面板安装套件
接线端子：可拆卸螺钉 / 弹簧端子，间距3.81/5.08mm
供电：数字模块由控制器供电；模拟 / 安全 / 专家模块外部 24V DC
尺寸：宽17.6~39.1mm，高90mm，深70mm
接地：TM2XMTGB接地片优化屏蔽接地
配置与软件
配置软件：EcoStruxure Machine Expert / Basic
功能：模块识别、参数配置、安全参数、诊断监控
诊断：模块 LED 状态 + 总线诊断，故障时输出可设保持 / 清零
关键问题
问题 1：TM3 系统本地、远程、分布式三种扩展方式的最大模块数与距离限制分别是多少？
答案：本地扩展最多7 个模块；远程扩展（发送 + 接收）最多14 个模块，最远5 米；分布式 I/O 通过总线耦合器无距离限制，仅受总线协议约束。
问题 2：TM3 功能安全模块最高可达什么安全等级，主要用于哪些安全场景？
答案：最高可达PL e / Category 4（EN ISO 13849-1）与SIL CL3（EN IEC 62061）；主要用于急停控制、安全光幕、安全地毯 / 安全边缘监控。
问题 3：TM3 模拟量模块与数字量模块在供电方式上有何区别？
答案：数字量模块由控制器通过 TM3 总线直接供电；模拟量、安全、专家、总线耦合模块必须使用外部 24V DC 电源独立供电，保证隔离与稳定性。
