Allen‑Bradley Ultra3000 伺服系统设计指南
时间: 2026-05-25浏览次数：
Allen‑Bradley Ultra3000 伺服系统设计指南
Allen‑Bradley Ultra3000 伺服系统设计指南
定位与适用范围

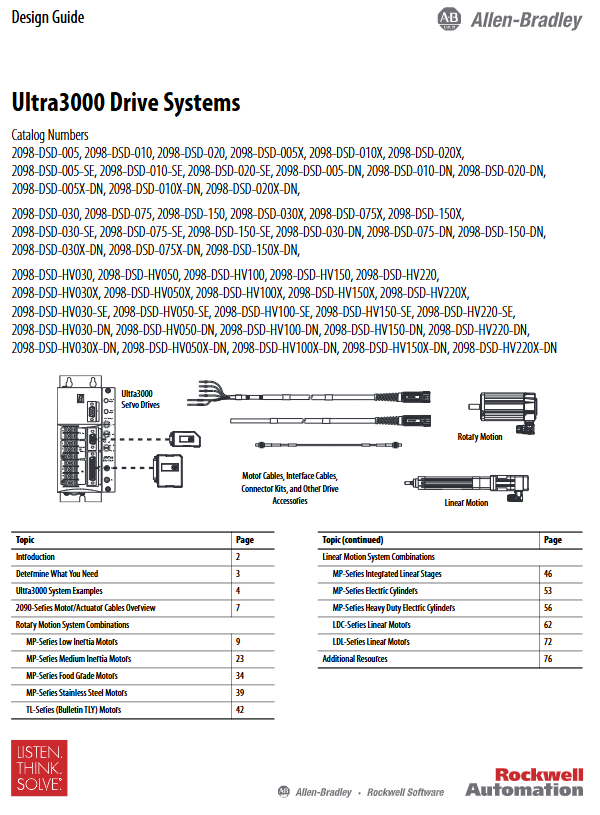

Ultra3000 伺服系统官方设计指南（Publication GMC-RM008A-EN-P），用于在确定驱动器与电机型号后，完整配置系统组件，包括：
驱动器、电机 / 执行器匹配
动力 / 反馈 / 通讯电缆选型
转接板、滤波器、分流电阻等附件
性能参数与力速 / 扭矩曲线核对
覆盖驱动器：2098-DSD-005~150（200V）、2098-DSD-HV030~220（400V）。
驱动器核心分类（2098-DSD 系列）
1. 电压与功率段
电压等级 型号段 功率范围 连续输出电流
200V 级 DSD-005~150 0.5~15kW 1.8~45.9A
400V 级 (HV) DSD-HV030~220 3.0~22kW 5.0~33.2A
2. 控制接口后缀
无后缀：模拟量指令
SE：SERCOS 光纤总线
DN：DeviceNet 总线
X：索引型（独立运行）
X-DN：索引 + DeviceNet
电机 / 执行器匹配体系
文档按运动类型分章节给出完整匹配：
1. 旋转伺服电机
MP 低惯量（MPL/MPB）：200V/400V，DIN 连接器
MP 中惯量（MPM/MPB）：高扭矩、重负载
MPF 食品级：卫生设计、耐腐蚀
MPS 不锈钢：防水冲洗环境
TL 系列（TLY）：增量编码器、经济型
2. 直线运动执行器
MPAS 集成直线平台：直驱 / 滚珠丝杆
MPAR 标准电缸：轻载推力
MPAI 重载电缸：滚珠丝杆 / 滚柱丝杆
LDC 有铁芯直线电机：高推力、水冷可选
电缆与转接附件（必选）
1. 2090 系列电缆
动力电缆：CPBM/CPWM 系列（带刹车 / 不带刹车）
反馈电缆：CFBM 系列（绝对值 / 增量）
柔性电缆：后缀 AF（连续运动）
标准电缆：后缀 AA（固定安装）
2. 驱动端转接板（必备）
2090-UXBB-DM15：CN2 反馈接口
2090-U3BB-DM12/DM44：CN1 I/O 接口
2090-UXBB-DM09：CN3 串口

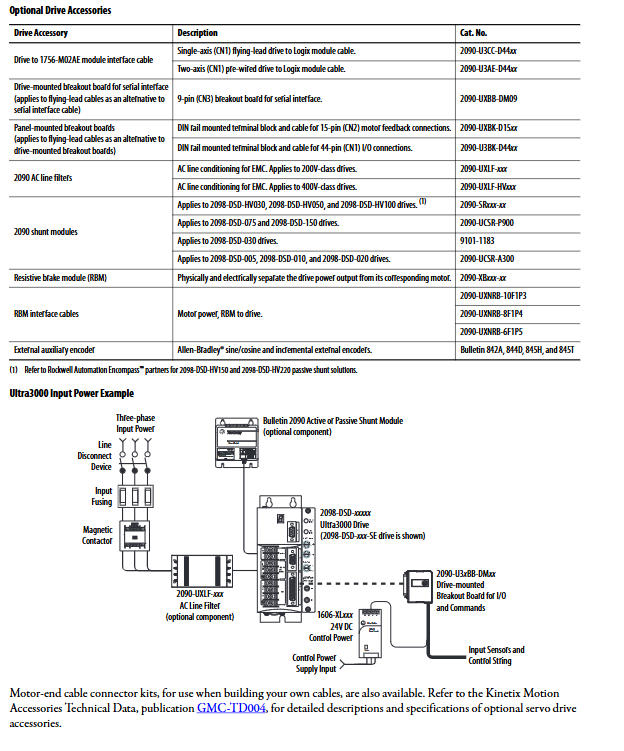

3. 可选附件
AC 进线滤波器：2090-UXLF / UXLF-HV
分流电阻：2090-SR、UCSR 系列
制动模块 RBM：安全切断负载
关键性能参数格式
所有组合统一给出：
最高转速 / 速度
连续堵转转矩 / 推力
峰值堵转转矩 / 推力
适配驱动器型号
扭矩 - 转速 / 力 - 速度曲线
直线电机额外标注：
冷却方式影响（无冷却 / 水冷）
行程长度对最高速度的限制
系统设计规则
电压必须匹配：200V 驱动器 ↔ 200V 电机；400V 驱动器 ↔ 400V 电机
连接器统一：MP 电机 DIN 7 芯不可与旧款卡口 2 芯混用
线缆必须原厂：动力 / 反馈必须用 2090 系列
验证工具：最终以 Motion Analyzer V4.7+ 校核
关键问题
问题 1：Ultra3000 驱动器后缀 SE/DN/X 分别代表什么控制方式？现场如何快速选择？
答案：
SE：SERCOS 光纤，用于多轴同步、高速运动控制
DN：DeviceNet，用于分布式 I/O、PLC 总线控制
X：索引型，独立运行，无需上位控制器
选择：多轴同步用 SE；简单联网用 DN；单机独立用 X。
问题 2：200V 与 400V 级驱动器在功率、电流、应用场景上的核心区别是什么？
答案：
200V 级：0.5~15kW，电流 1.8~45.9A，适合小型设备、单台机柜供电
400V (HV) 级：3~22kW，电流 5.0~33.2A，适合大功率、长距离布线、降低电流
核心：同功率下 400V 电流更小、线损更低、更适合大功率台。
问题 3：直线系统中 MPAS 平台、MPAR 电缸、LDC 直线电机 三者的应用差异是什么？
答案：
MPAS：集成直线平台，直接组装使用，适合高精度定位
MPAR/MPAI：电缸，丝杆传动，推力大、成本低，替代气缸
LDC：有铁芯直线电机，无接触、高速高加速，适合高速拾放、切割
