NEC NL8060BC26-17 液晶模组
时间: 2026-05-25浏览次数：
NEC NL8060BC26-17 液晶模组
NEC NL8060BC26-17 液晶模组
产品概述

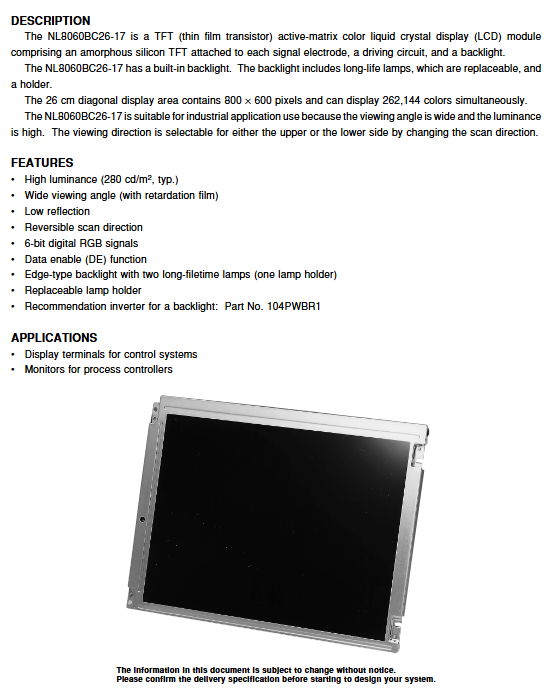

NL8060BC26-17 是NEC 出品的 10.4 英寸工业级 TFT 彩色 LCD 模组，面向工业控制显示场景。
驱动方式：a-Si TFT 有源矩阵
分辨率：800×600
显示色彩：262144 色（6bit×3）
背光：双冷阴极荧光灯（CCFL），灯座可更换
特色：扫描方向可翻转、宽视角、低反射、DE 数据使能
核心机械与外观参数

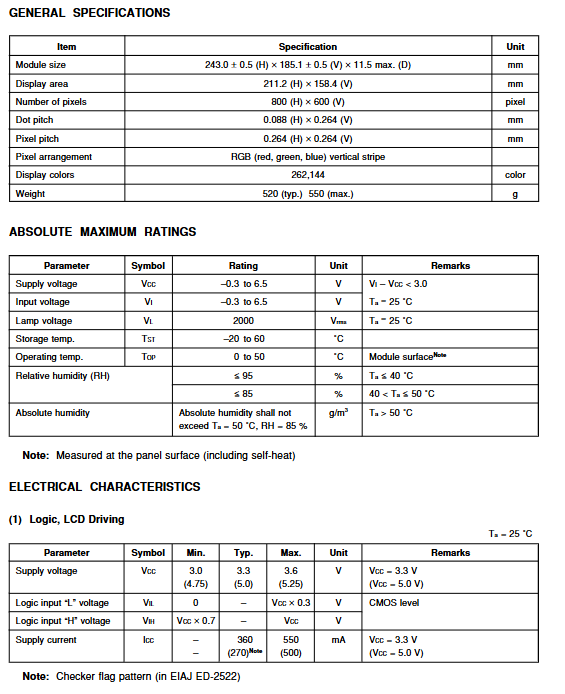

参数 数值
模组尺寸 243.0(H)×185.1(V)×11.5(D)mm
显示区域 211.2×158.4mm
像素间距 0.264×0.264mm
重量 520g（典型）/550g（最大）
安装螺丝 4×M2，扭矩≤0.294N・m
光学特性（Ta=25℃）
参数 典型值 说明
亮度 280cd/m² 灯电流 5mA rms
对比度 300:1 全白 / 全黑亮度比
响应时间 15ms 白 100%→黑 10%
水平视角 ±50° CR>10:1
垂直视角 上 35°/ 下 45° CR>10:1
色域 43% NTSC 中心点
电气特性
逻辑供电
电压：3.3V 或 5.0V
电流：360mA@3.3V；270mA@5V
功耗：7.0W（典型，含逆变器）
背光参数
灯电流：5.0mA rms
灯电压：510V rms
启动电压：840V rms（25℃）
振荡频率：54kHz
极限参数
供电电压：-0.3~6.5V
灯电压：2000V rms
工作温度：0~50℃
湿度：≤95%（40℃以下）
接口与引脚定义
主连接器 CN1：DF9-41P-1V
电源：VCC（39/40 脚）、GND
信号：CLK、HSync、VSync、DE
数据：R0~R5、G0~G5、B0~B5（6 位 RGB）
控制：MODE（模式）、DPS（扫描方向）
关键控制脚
MODE=H：Fixed 模式；MODE=L / 悬空：DE 模式
DPS=VCC：正向扫描；DPS=GND / 悬空：反向扫描
背光连接器 CN2/CN3
灯高压：VHIGH（2/3 脚）、VLOW（1 脚）
调光：BRTC（开关）、BRTH/BRTL（电压 / 电阻调光）
显示模式与扫描方向
两种显示模式
Fixed 模式：使用 HSync/VSync 完整时序
DE 模式：仅用 Data Enable 信号控制
扫描方向切换
正向（DPS=VCC）：6 点方向为最佳视角
反向（DPS=GND）：12 点方向为最佳视角
七、输入信号时序
像素时钟：38.362MHz（典型）
行周期：26.693μs
场周期：16.683ms（约 60Hz）
时序要求：建立 / 保持时间严格匹配，信号不可中断
上电时序要求（强制）
先上 VCC，35ms 内再送视频信号
背光在 LCD 工作区间内开启
断电时信号先拉低 / 高阻，再断 VCC
信号电平必须与 VCC 一致
可靠性与注意事项
高温高湿运行：50℃/85% RH，240 小时
温度循环：0℃↔55℃，50 次
振动：5~100Hz，2G
冲击：55G，11ms
ESD：±10kV
禁忌：不可按压面板、不可带电拔插、防静电、防凝露
关键问题与答案
问题 1：该 LCD 模组的扫描方向如何切换？不同方向对应的最佳观看视角是什么？
答案：
通过DPS 引脚电平切换扫描方向：
DPS 接VCC → 正向扫描，最佳视角为6 点钟方向（下）
DPS 接GND 或悬空 → 反向扫描，最佳视角为12 点钟方向（上）
该设计可灵活适配工业安装的上视 / 下视需求。
问题 2：模组的供电与信号接口有哪些必须遵守的电气规则？违反会有什么后果？
答案：
必须遵守：
供电支持3.3V 或 5V，信号电平必须与 VCC 一致
上电顺序：先 VCC，35ms 后送信号；断电顺序相反
运行中不可丢失 CLK/HSync/VSync，否则会损坏屏
背光必须在 LCD 工作区间内开关
违反会导致屏瞬间白屏、烧毁驱动 IC 或出现永久性残影。
问题 3：该模组的背光系统由哪些部分组成？推荐逆变器型号是什么？亮度如何调节？
答案：
背光组成：双冷阴极荧光灯管 + 可更换灯座
推荐逆变器：104PWBR1
亮度调节方式：
开关：BRTC=H 亮 / L 灭
两档调光：BRTHL=H (100%)/L (60%)
连续调光：BRTH-BRTL 之间接 10k 电位器或 0~2.5V 电压
