Allen‑Bradley 2711P 系列 PanelView Plus 人机界面终端
时间: 2026-05-25浏览次数：
Allen‑Bradley 2711P 系列 PanelView Plus 人机界面终端
Allen‑Bradley 2711P 系列 PanelView Plus 人机界面终端
产品定位与型号体系
2711P PanelView Plus系列 HMI 终端官方手册，覆盖6 款尺寸：
400（3.5"）、600（5.5"）
700（6.5"）、1000（10.4"）、1250（12.1"）、1500（15"）
分为标准版与CE 版，CE 版预装Windows CE.NET，支持自定义程序与桌面操作。
核心软件：FactoryTalk View ME Station，运行 **.MER** 项目文件。
型号编码规则
编码段 含义
K 按键
T 触摸
B 按键 + 触摸
4/6/7/10/12/15 尺寸
C 彩色
M 灰度
A/D AC/DC 供电
1/2/3 内存配置
6/7 CE 版逻辑模块
安装规范
1. 环境要求
工作温度：0~55℃
防爆等级：Class I Div 2、Zone 2
污染等级：2，过压类别II
散热间距：上下 **≥51mm**，左右 **≥25mm**
2. 开孔尺寸（核心）
型号 宽 × 高（mm）
400 156 × 123
600 241 × 142
700 264 × 167
1000 375 × 224
1250 390 × 257
1500 419 × 305
3. 固定方式
400/600：安装卡扣
700~1500：安装夹 + 扭矩紧固（0.9~1.1N・m）
密封：标配防水胶条，不使用密封胶
电源接线
1. 供电规格
类型 电压范围 最大功耗
DC 18~32V 70W
AC 85~264V 160VA
2. 接地要求
DC 机型：功能接地必须接，线径14~10AWG
AC 机型：保护接地 + 功能接地双接地
接地电阻：≤100Ω
3. 接线规范
线径：22~14AWG
扭矩：0.45~0.56N·m
禁止带电插拔端子
配置模式（核心操作）
配置模式是 HMI核心设置入口，支持以下功能：
加载 / 运行应用：从内部 / 外部 CF 卡加载 **.MER**
终端设置
显示：亮度0~100%、屏保5~30 分钟
输入：触摸校准、双击灵敏度、按键防误触
时间：日期、时区、夏令时
区域：语言、数字分隔符、日期格式
通讯配置
以太网：DHCP / 静态 IP
串口：DF1、DH‑485、波特率9600~115200
总线：DH+、ControlNet、DeviceNet
启动选项
进入配置模式
自动运行当前应用
开机删除日志
Windows CE.NET 系统（CE 版专属）
CE 版提供完整 Windows 桌面环境，预装：
Internet Explorer、WordPad、PDF 阅读器
远程桌面、FTP 服务器、ActiveSync
文件资源管理器、控制面板
控制面板功能
网络：以太网 IP、拨号
显示：背光、屏保、光标
输入：触摸、按键、鼠标
系统：内存分配、设备名称、诊断
安全：密码、证书

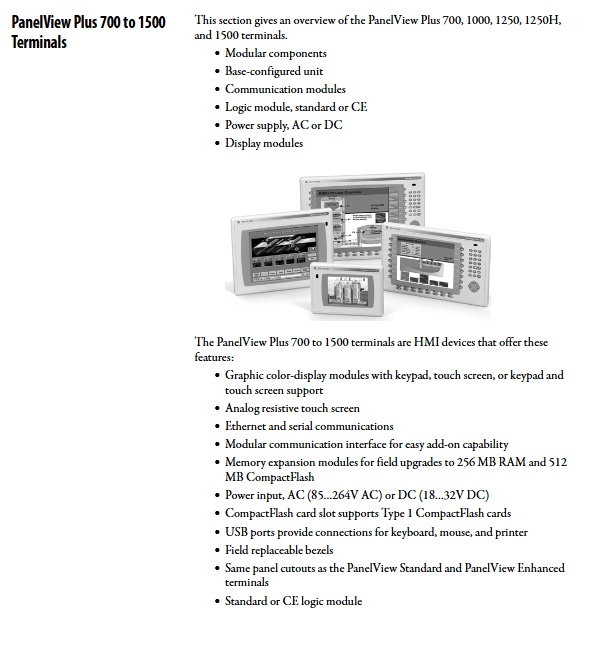

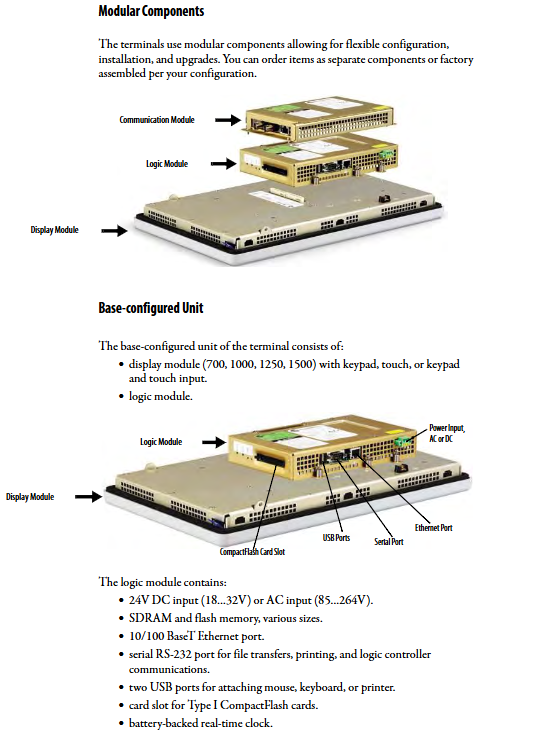

硬件组件更换（700~1500 支持）
可更换部件
逻辑模块（RP1/RP2/RP3/RP6/RP7）
显示模块（RDK7/RDT10/RDB12 等）
通讯模块（RN3/RN6/RN15C/RN15S）
电池（2711P‑RY2032）
背光、边框、按键铭牌
更换要点
必须断电 + 防静电手环
螺丝扭矩：0.58N·m
组件必须同系列匹配
通讯连接
支持协议与端口
通讯方式 端口 速率
以太网 RJ45 10/100M
RS232 DB9 115200bps
DH‑485 RJ45 19200bps
DH+ 同轴 57.6K~230K
ControlNet BNC 5M
DeviceNet 5 芯 125K~500K
接线限制
串口最长：15m
以太网最长：100m
总线线缆：屏蔽双绞 / 同轴
固件与系统升级
三种升级方式
CF 卡升级：制作升级卡→插入→自动升级
以太网升级：FUW 工具→IP 直连→在线升级
ActiveSync：CE 版通过串口 / 网口同步升级
升级要点
升级前备份应用 + 记录 IP
禁止升级中断电
升级后重新校准触摸
故障排查
常见启动错误码
错误码 含义 处理
1 RAM 检测失败 重启 / 更换内存 / 逻辑模块
24 CRC 校验失败 重刷固件
30 看门狗错误 更换逻辑模块
31 按键粘连 检查按键 / 更换显示
32 电池故障 更换电池
常见问题处理
无法联网：检查 IP、网线、交换机
触摸不准：重新校准触摸
应用不运行：检查.MER 版本、启动设置
黑屏：检查电源、背光、亮度
维护与废弃
清洁：断电→软布 + 中性清洁剂→晾干
背光：含汞，专业回收
电池：锂锰电池，禁止焚烧
周期：定期检查密封、接地、接线
关键问题与答案
问题 1：PanelView Plus 如何设置开机自动运行 MES 项目？配置错误如何恢复？
答案：
进入Configuration Mode → Terminal Settings → Startup Options
选择Run Current Application
设置Replace RSLinx Communications与Delete Log Files
保存后重启即可自动运行
恢复方法：
开机时按住白框 / F1 键强制进入配置模式
CE 版可进入Safe Mode（Default+Reset）禁用开机启动
问题 2：2711P 终端以太网通讯失败（Winsock 10065 错误），如何按步骤排查？
答案：
检查物理：网口绿灯常亮、黄灯闪烁
确认 IP：同网段、无169.254.x.x自动地址
检查冲突：无重复 IP / 重复设备名
测试链路：用Ping命令连通性
驱动检查：RSLinx Enterprise 驱动正常
重置：重新配置 IP 或重启终端
问题 3：700~1500 机型触摸失效 / 显示异常，哪些硬件可现场更换？更换有哪些强制安全要求？
答案：
可现场更换：显示模块、背光、逻辑模块、电池、通讯模块、边框
强制要求：
必须完全断电，等待电容放电
佩戴防静电手环，防止静电损坏
螺丝按标准扭矩紧固
替换组件必须同型号同系列
更换后触摸校准 + 上电自检
