NI cFP‑2200/2210/2220 Compact FieldPoint 智能实时控制器
时间: 2026-05-25浏览次数：
NI cFP‑2200/2210/2220 Compact FieldPoint 智能实时控制器
NI cFP‑2200/2210/2220 Compact FieldPoint 智能实时控制器
产品定位与适用型号
NI cFP‑2200/2210/2220智能实时控制器的操作与规格说明书，面向Compact FieldPoint分布式 I/O 系统，用于工业现场实时控制、数据采集、远程 I/O，支持恶劣环境与防爆区域使用。
安全规范与环境要求
防爆认证
Class I, Division 2, Groups A/B/C/D, T4
Zone 2：Ex nL IIC T4，需IP54防护机箱
安全接线
背板PE 接地端子必须接系统安全地，使用14AWG带线耳线缆
断电后才可插拔电源与模块
工作环境
温度：‑40~70℃
湿度：10%~90%RH（无凝露）
防护等级：IP20
硬件结构与接口
1. 核心型号差异
型号 内存 网口 串口 USB CF 卡 DIO
cFP-2200 128MB NV+128MB DRAM 1×RJ45 1×RS232 - - -
cFP-2210 128MB NV+256MB DRAM 1×RJ45 2×RS232 - - -
cFP-2220 256MB NV+256MB DRAM 2×RJ45 3×RS232+1×RS485 1×USB 支持 2 入 2 出
2. 关键接口
电源：双路输入V1/V2，11~30VDC，自动选高电压供电
以太网：10/100Mbps自适应，最大线长100m
串口：RS232 最高115200bps；RS485 带100Vrms隔离
存储：cFP‑2220 支持CF 卡 (最大 512MB)、USB 闪存盘
DIO：2 入 2 出（5V逻辑，非隔离，仅用于本地操作）
安装与固定步骤

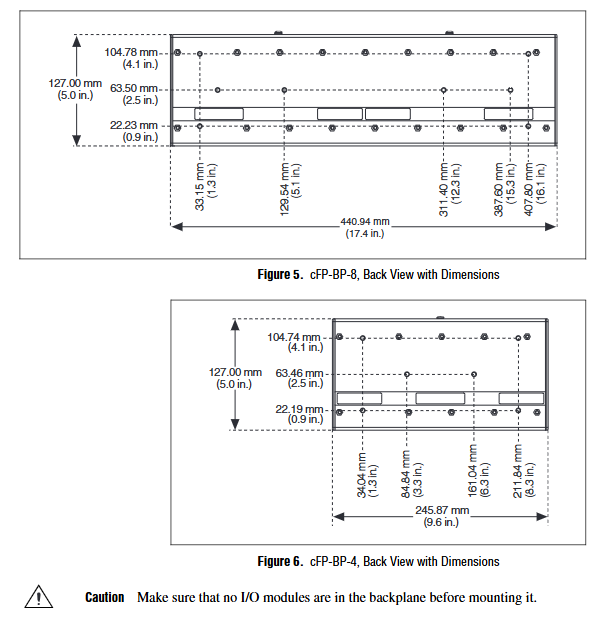

背板安装（cFP‑BP‑4/BP‑8）
方式：35mm DIN 导轨、面板、19 英寸机架
间距：四周预留 **≥51mm通风，控制器上下51mm/38mm**
控制器安装
断电后对准背板连接器， captive 螺丝紧固扭矩1.1N·m

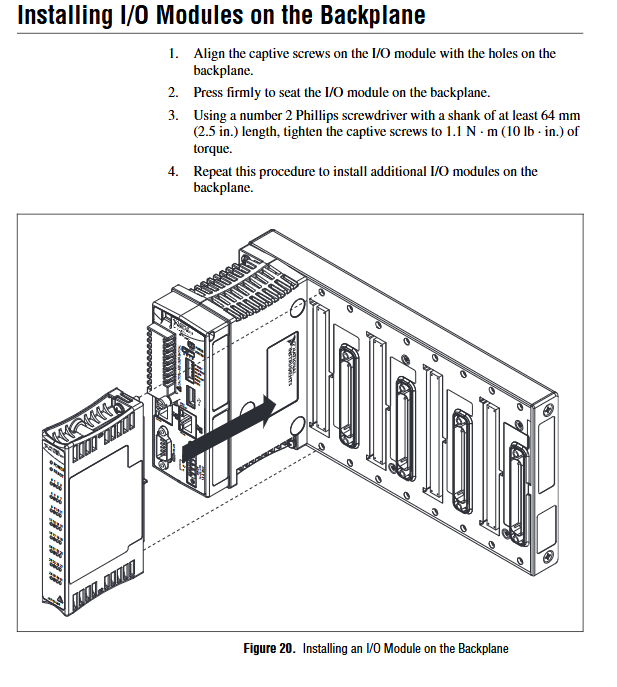

I/O 模块与接线端子
依次安装模块与 cFP‑CB‑x 端子台，断电操作
接地
背板 PE 端子接保护地，14AWG线缆
电源与网络接线
1. 电源接线
双路电源：V1/V2，共地，内部自动选择电压高者
必须加装磁环：电源线绕 2 圈，距接头5~8cm
功耗：6.1W + 各 I/O 模块功耗
2. 网络连接
网线：CAT5 及以上，直连 / 交叉线均可
配置：同一网段使用 MAX 软件分配 IP，双网口 (2220) 可组建私有网络
串口与外设连接
RS232：DB9 与模块化接口，用于设备通信
RS485（2220）：4 线制，两端接120Ω终端电阻
USB（2220）：仅支持指定 U 盘，映射为U:，不可热插拔在危险区
CF 卡（2220）：断电插拔，映射为D:
DIP 开关功能（6 位）
IP RESET：ON→重启重置 IP 为0.0.0.0
SAFE MODE：ON→安全模式，不启动 RT 引擎，用于修复 / 格式化
NO APP：ON→禁止开机自动运行 VI
CONS.OUT：ON→串口打印 IP 与版本（9600,N,8,1）
USER1/USER2：自定义功能
LED 状态指示
POWER：常亮 = 供电正常；绿色 = V1，琥珀色 = V2
STATUS（异常闪灯）
闪 1 次：未配置
闪 2 次：软件错误
闪 3 次：安全模式
闪 4 次：内存不足 / 两次崩溃
常亮：不可恢复故障
ABCD：用户可编程，绿 / 琥珀 / 灭三态
故障排查与恢复
程序失控：拨 NO APP 或 SAFE MODE 重启，禁止开机 VI
无法联网：IP RESET 重置 IP，重新配置
系统损坏：SAFE MODE 下 MAX 格式化磁盘，重装软件
灯异常：对照闪灯次数定位故障
电气与机械规格
电源：11~30VDC，Class 2 电源
冲击 / 振动：30g/11ms，5g/10~500Hz
接线规格
电源：14~30AWG
DIO：16~28AWG
扭矩：0.5~0.6N·m
重量：278g
关键问题与答案
问题 1：cFP‑22xx 的双路电源 V1/V2如何工作？接线与磁环有哪些强制要求？
答案：
工作逻辑：控制器自动选择电压更高的一路供电，两路不会同时供电；电压差0.1~0.6V内可任意切换。
接线要求：两路电源必须共地，C 端子内部连通。
磁环强制：每路电源必须加装磁环，线缆绕 2 圈，距电源接头2~3 英寸，满足 EMC 合规。
问题 2：cFP‑2220 的RS485 端口如何正确组网？为何 NI 不推荐 2 线制？
答案：
正确接法：采用4 线全双工，两端并联120Ω终端电阻，A/B 差分对应接线。
网络容量：可控制最多24个 FP‑1001 模块。
不推荐 2 线制：会产生回波反射，软件需额外滤除回声，稳定性差。
问题 3：控制器无法在 MAX 中搜索到，有哪些标准恢复流程？
答案：
拨IP RESET=ON，按 RESET 重启，STATUS 闪 1 次表示 IP 已重置。
电脑与控制器设为同一网段，重新搜索。
仍无效：拨SAFE MODE=ON重启，进入安全模式后格式化磁盘。
重装 **LabVIEW RT 8.5.1+** 与 FieldPoint 软件，再恢复正常模式。
