OMRON SYSMAC CPM1A系列可编程控制器
OMRON SYSMAC CPM1A系列可编程控制器
产品基础信息
欧姆龙 CPM1A是紧凑型高速 PLC，专为10~100 点 I/O的小型控制系统设计，分为V1 版与 Pre-V1 版，V1 版全系列符合 EC 指令。
程序容量：2048 字
指令类型：14 种基础指令、77 种特殊指令（135 个）
指令执行速度：基础指令0.72~16.2μs
备份方式：
Flash：用户程序、只读 DM 区、PC 设置
内部电容：读写 DM 区、HR 区、计数器，25℃下最长备份 20 天
硬件规格与组成

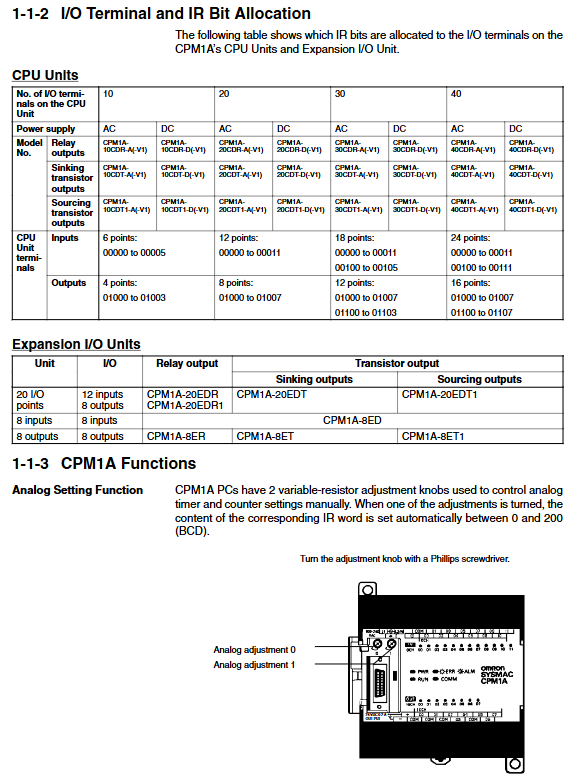

（1）CPU 单元型号（核心表格）
I/O 点数 输入 输出 供电 型号后缀
10 点 6 点 4 点 AC/DC 10CDR/10CDT/10CDT1
20 点 12 点 8 点 AC/DC 20CDR/20CDT/20CDT1
30 点 18 点 12 点 AC/DC 30CDR/30CDT/30CDT1
40 点 24 点 16 点 AC/DC 40CDR/40CDT/40CDT1
（2）扩展单元
最大扩展：3 个扩展单元，30/40 点 CPU 可扩至100 点 I/O
类型：I/O 扩展、模拟量 I/O、温度传感器、CompoBus/S、DeviceNet 单元
模拟量：最多6 入 3 出，分辨率1/256~1/6000
（3）环境与电气参数
工作温度：0~55℃，湿度10%~90%（无凝露）
供电：AC 100~240V，DC 24V
接地：≤100Ω
抗振：10~57Hz 0.075mm，57~150Hz 9.8m/s²
安装与接线规范
（1）安装要求
禁止：直射、高温、高湿、腐蚀气体、粉尘、震动
安装方式：面板安装、35mm DIN 导轨安装
间距：与高压设备 **≥200mm**，保证通风散热
（2）接线核心要求
电源：AC/DC 严格区分，独立回路，加断路器
接地：专用接地，≤100Ω，线径≥1.25mm²
输入：24VDC，ON 电压≥14.4V，OFF 电压≤5V
输出：
继电器：2A / 点，250VAC，机械寿命V1 版 2000 万次
晶体管：0.3A / 点，24VDC，漏型 / 源型
安全：必须配置外部急停、互锁、限位电路
外设与编程操作
（1）支持外设
编程器：CQM1-PRO01-E、C200H-PRO27-E
软件：SSS、SYSMAC-CPT、CX-Programmer
通讯适配器：CPM1-CIF01（RS232）、CPM1-CIF11（RS422）
（2）工作模式
PROGRAM：编程、清内存、程序检查
MONITOR：运行 + 监控、强制置位 / 复位、修改参数
RUN：正常运行，禁止修改
（3）编程操作
语言：梯形图
必备指令：程序结尾必须加END(01)
操作：地址定位、写入、插入、删除、查找、监控
调试与故障处理
（1）自诊断功能
致命错误：停止运行，所有输出断开，ERR/ALM 常亮
非致命错误：继续运行，ERR/ALM 闪烁
常见错误：内存错误、无 END 指令、I/O 总线错误、扫描超时
（2）排错流程
电源检查：PWR 指示灯
运行检查：RUN 指示灯
错误检查：ERR/ALM 状态
I/O 检查：输入 / 输出指示灯与接线
环境检查：温湿度、粉尘、干扰
（3）程序检查
3 级检查：检测电路错误、操作数错误、线圈重复、跳转 / 子程序错误
扩展与特殊功能
（1）通讯功能
Host Link：1 对 32台 PLC 通讯
NT Link：1 对 1 连触摸屏

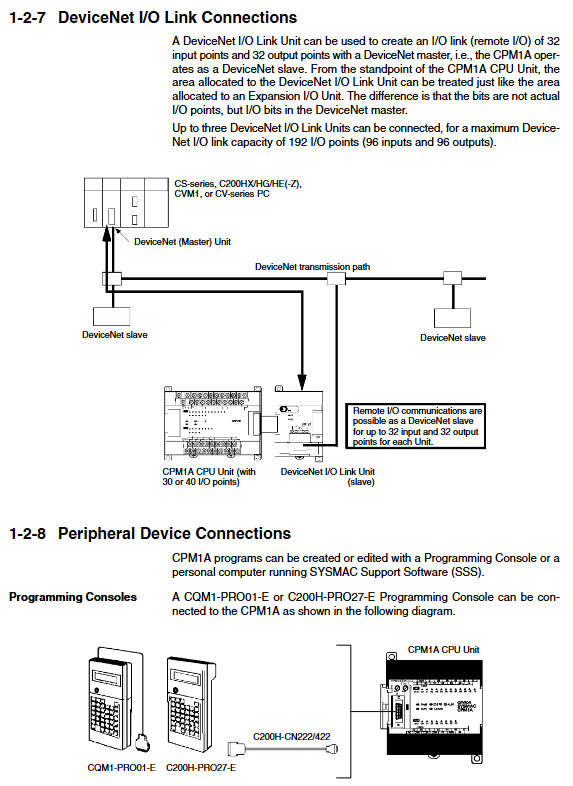

DeviceNet：最多3 个从站单元，96 入 96 出
CompoBus/S：8 入 8 出从站
（2）特殊功能
高速计数器：5kHz 单相 / 2.5kHz 双相
脉冲输出：20Hz~2kHz，控制步进电机
输入中断：2/4 路，响应0.3ms
快速响应输入：最小 0.2ms脉冲
区间定时器：0.5ms~319968ms中断
（3）扩展内存
CPM1-EMU01-V1：程序上下载，支持 EEPROM 存储
维护与安全
定期检查：电源、环境、接线、安装紧固
继电器寿命：阻性负载15 万次，感性负载10 万次
安全禁忌：通电禁止拆机、触摸端子、改装设备
关键问题与答案
问题 1：CPM1A 的内存备份方式与时长是多少？数据丢失如何判断？
答案：
备份分为Flash 内存与内部电容两种：
Flash：永久保存用户程序、只读 DM 区（6144~6599）、PC 设置（6600~6655），不掉电不丢失；
电容：保存读写 DM 区、HR 区、计数器，25℃环境最长备份 20 天，温度越高备份时间越短。
电容备份失效时，AR1314 位会置 ON，对应数据清零，可通过编程器清除该标志。
问题 2：CPM1A 的输出类型有哪几种？各自的电气参数与使用限制是什么？
答案：
继电器输出：
容量：2A / 点，250VAC/24VDC，公共端最大4A；
寿命：V1 版机械2000 万次，电气阻性15 万次；
限制：适合交直流负载，动作延迟15ms。
晶体管输出（漏型 / 源型）：
容量：0.3A / 点，24VDC，公共端0.9A；
特性：响应快0.1~1ms，支持20Hz~2kHz 脉冲输出；
限制：仅直流负载，脉冲输出需保证0.1~0.2A负载电流。
问题 3：CPM1A 出现 RUN 灯不亮、ERR/ALM 常亮的致命错误，如何快速排查与解决？
答案：
排查步骤：
用编程器读取错误代码，定位故障类型；
检查程序是否有 END 指令、扩展单元连接是否松动、内存是否报错；
查看 AR 区错误标志（AR1308~AR1314）。
常见解决方法：
无 END 指令：在程序末尾添加END(01)；
内存错误：全清内存重新下载程序；
I/O 总线错误：重新插拔扩展电缆，减少扩展单元数量；
解决后切 PROGRAM 模式清错，再重启运行。
