ABB ACH550 变频器安装、操作与维护说明
ABB ACH550 变频器安装、操作与维护说明
产品范围与适用机型
ABB ACH550 全系列 HVAC 变频器，共三类：
ACH550-UH：标准 HVAC 变频器（1~550HP）
E-Clipse Bypass：BCR/BDR/VCR/VDR 旁路机型（1~400HP）
PCR/PDR：带输入隔离开关封装机型（1~550HP）
核心安全规范（强制要求）
安全项 关键要求
断电操作 断电后等待≥5 分钟，待直流母线电容放电
电压危险 停机后主回路端子仍可能带电
IT 系统 必须拆除 EMC 滤波螺丝（EM1/EM3/F1/F2）
散热间距 上下 **≥200mm**、左右 **≥50mm**
接线规范 动力线与控制线分导管敷设
安装步骤（按流程）
开箱检查：核对型号、检查外观损伤
安装固定：
R1~R6：壁挂 / DIN 导轨；R7~R8：落地机柜
固定螺丝：R1~R4=M5；R5=M6；R6=M8；R7~R8=M10
拆卸面板：按框架尺寸打开盖板与侧板

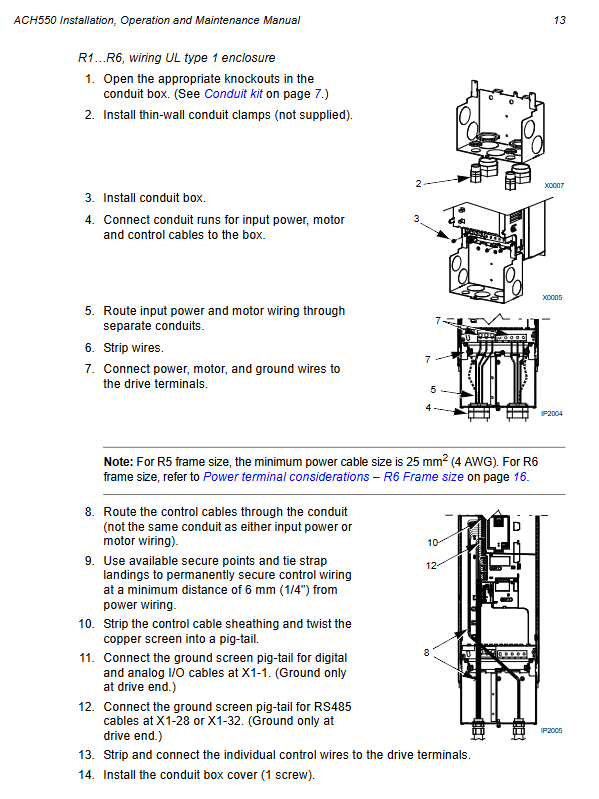

布线接线：
动力：输入 U1/V1/W1、输出 U2/V2/W2
控制：X1 端子（AI/DI/RO/RS485）
接地：PE 专点接地，多机不串联
EMC 滤波设置：按系统类型接 / 拆 EM1/EM3/F1/F2
上电前检查：绝缘、电压、接线、无杂物
端子与接线规格
控制端子 X1（核心）
AI1/AI2：模拟输入（0~10V/4~20mA）
DI1~DI6：数字输入（24V）
RO1~RO3：继电器输出（250VAC/2A）
RS485：28~32 脚，Modbus 通信
动力线规格（示例）
| 框架 | 最小线径 | 最大线径 | 扭矩 |
| R1 | 0.75mm² | 10mm² | 1.4Nm |
| R4 | 6mm² | 50mm² | 5.6Nm |
| R6 | 95mm² | 185mm² | 40Nm |
操作与运行
面板模式
HAND：本地手动控制
AUTO：远程自动控制
OFF：停机
启动向导
输入电机铭牌参数（9905~9909）
执行 ID 自学习（9910）
旁路机型操作
驱动 / 旁路模式一键切换
故障自动切旁路（Auto Transfer）
故障与告警（核心清单）
常见故障（前 5 位）
1：过流 OVERCURRENT
2：直流过压 DC OVERVOLT
3：过热 OVERTEMP
4：输出短路 SHORT CIRC
6：直流欠压 DC UNDERVOLT
告警核心
2001：过流限制
2002：过压限制
2009：散热器高温预警
4004：驱动故障自动切旁路

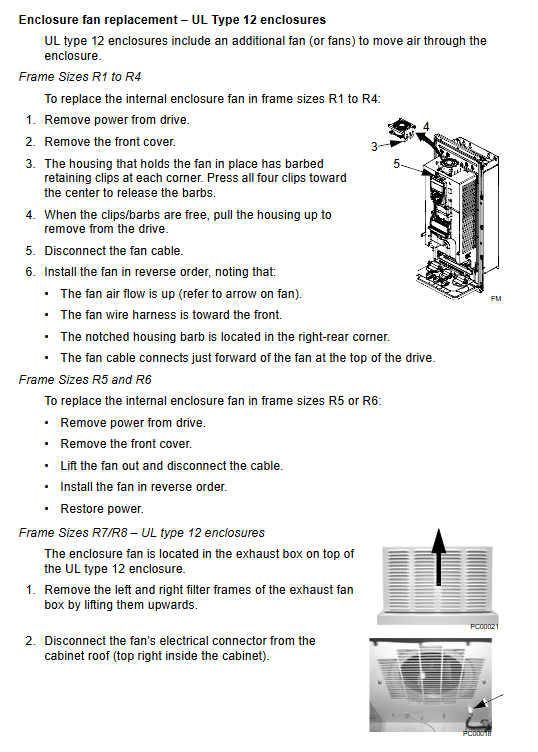

维护周期
维护项 周期
空气滤网 3 个月检查，按需更换
散热器清洁 6~12 个月
接线紧固 12 个月
柜内风扇 3 年
驱动风扇 6 年
主电容 10 年（R5/R6/R8）
关键问题
IT 配电系统上安装 ACH550 必须做什么，不做会有什么后果？
答：必须拆除对应框架的 EMC 滤波螺丝（R1~R4 拆 EM1，R5~R6 拆 F1/F2）。若不拆除，内部 EMC 电容会将 IT 系统与地连通，引发漏电、接地故障、设备损坏，同时丧失 IT 系统不接地的安全优势。
ACH550 旁路机型（E-Clipse）的自动切换功能是什么，触发条件是什么？
答：自动切换（Auto Transfer）指驱动发生故障时，系统无扰切至旁路工频运行。触发条件为驱动出现过流、过压、过热、通信丢失等保护停机，且参数 1608 使能自动切换，保证风机 / 水泵连续运行。
ACH550 上电前必须完成哪些强制性检查，漏检最危险的是什么？
答：必须检查：①电机绝缘≥1MΩ（1kV DC）；②输入电压匹配；③动力 / 控制线分离；④EMC 滤波设置正确；⑤机内无金属屑。最危险漏检是未测电机绝缘，绝缘破损会直接导致输出短路、炸机、人身触电。
