IDEC MicroSmart FC6A PLC CPU 模块
时间: 2026-05-22浏览次数：
IDEC MicroSmart FC6A PLC CPU 模块
IDEC MicroSmart FC6A PLC CPU 模块
产品定位与核心特性
FC6A 是 IDEC 推出的高性能一体式 PLC，面向设备自动化与车载电控，具备：
内置以太网，支持 Modbus TCP、Web 服务器、数据记录
内置 SD 卡，用于程序备份与数据存储
串口可切换：RS232C / RS485
J 型号支持 SAE J1939车载通信协议
强抗干扰、宽温工作、电池备份数据

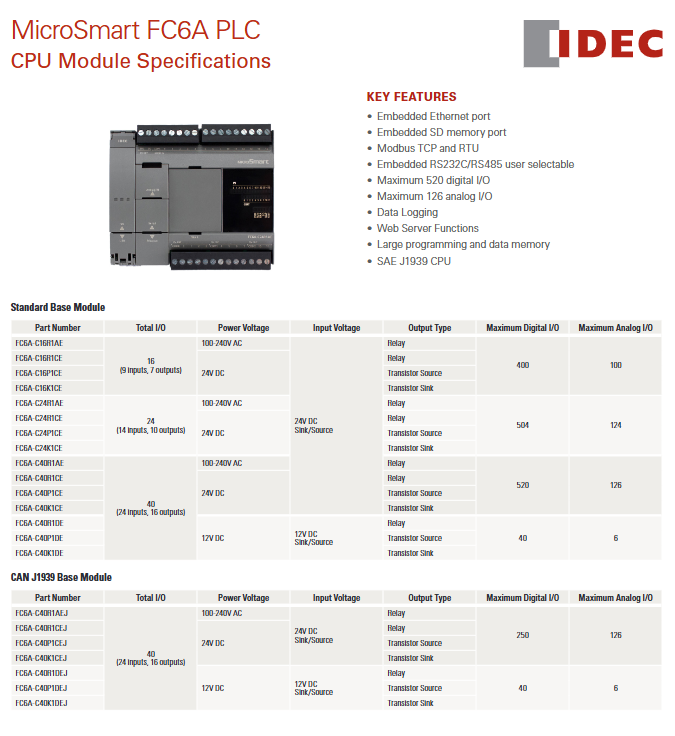

基础型号一览
型号系列 基础 I/O 供电 输出类型 最大数字 I/O 最大模拟 I/O
FC6A-C16 9 入 7 出 AC/DC 继电器 / 晶体管 400 100
FC6A-C24 14 入 10 出 AC/DC 继电器 / 晶体管 504 124
FC6A-C40 24 入 16 出 AC/DC/12V 继电器 / 晶体管 520 126
FC6A-C40J 24 入 16 出 AC/DC/12V 继电器 / 晶体管 250 126
电气与环境参数
供电范围
AC：85~264V AC
24V DC：20.4~28.8V DC
12V DC：10.2~18.0V DC
功耗：AC 约 33~41VA；DC 约 3.12~5.0W
耐压绝缘：1500V AC/1min；绝缘电阻≥100MΩ
工作温度：-10~+55℃
存储温度：-25~+70℃
防护：IP20
控制与 I/O 性能
程序与处理
程序容量：72KB~640KB
基本指令处理：42μs/1000 步
数据寄存器：54000 点
定时器：1024 点；计数器：512 点
电池备份：BR2032，寿命约4 年
高速功能
高速计数器：6 点，最高100kHz，32 位
脉冲输出：4 点，最高100kHz
中断 / 捕捉输入：响应最快5μs
输出规格
继电器：2A / 点，机械寿命 2000 万次
晶体管：0.5A / 点，响应 5~30μs

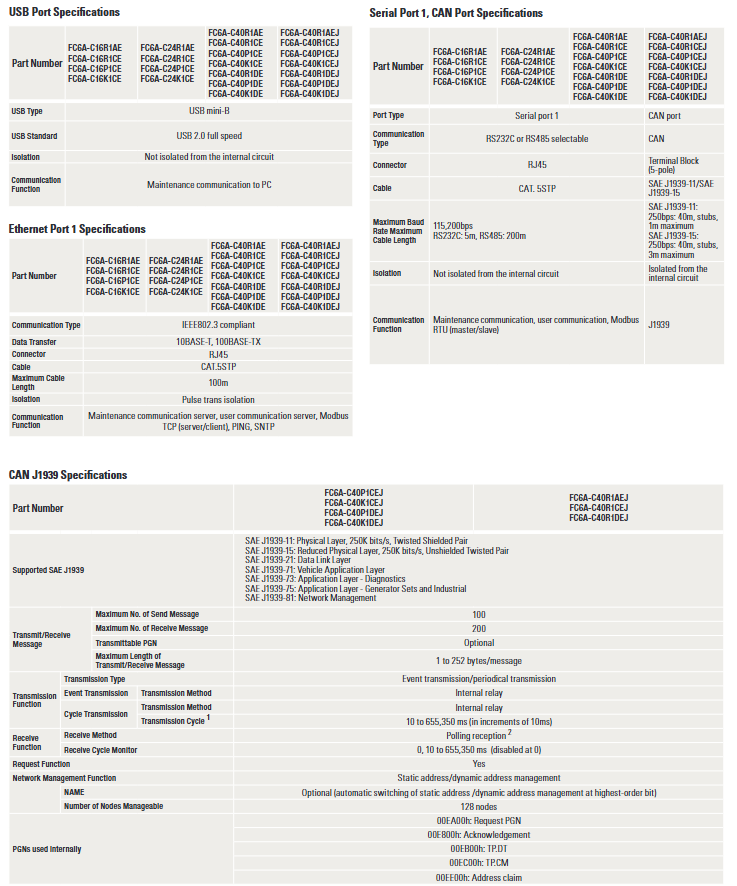

通信接口全览
接口 规格 功能
以太网 10/100M，RJ45 Modbus TCP、Web、PC 调试
串口 RS232C/RS485 可切换 Modbus RTU、用户通信
USB mini-B 2.0 PC 编程调试
CAN (J 型号) SAE J1939 车载 / 发动机通信
SAE J1939（J 型号专属）
支持标准：J1939-11/-15/-21/-71/-73/-75/-81
最大发送：100 条；最大接收：200 条
管理节点：最多128 个
传输周期：10~65535ms
关键问题
FC6A 标准型与 J1939 型号的核心区别是什么，适用场景有何不同？
答：标准型面向通用工业自动化，最大数字 I/O520 点；J 型号内置SAE J1939 车载协议，专用于商用车、发动机、工程机械，最大数字 I/O 缩减为250 点，其余模拟量与性能基本一致。
FC6A 的高速 I/O 性能如何，能满足什么定位控制需求？
答：具备6 路高速计数器（最高 100kHz）与4 路脉冲输出（最高 100kHz），支持编码器与简易定位控制，可实现速度检测、位置闭环、定长切割、点位运动等中低端运动控制需求。
FC6A 在通信与数据管理上有哪些亮点，如何实现远程监控？
答：亮点包括内置以太网 + Web 服务器、SD 卡数据记录、双协议 Modbus TCP/RTU。远程监控可通过以太网接入局域网，使用电脑 / 手机访问 PLC 内置网页，或通过Modbus TCP对接 SCADA/HMI 实现实时监控。
