Gefran GILOGIK II 分布式 I/O 与控制系统
时间: 2026-05-22浏览次数：

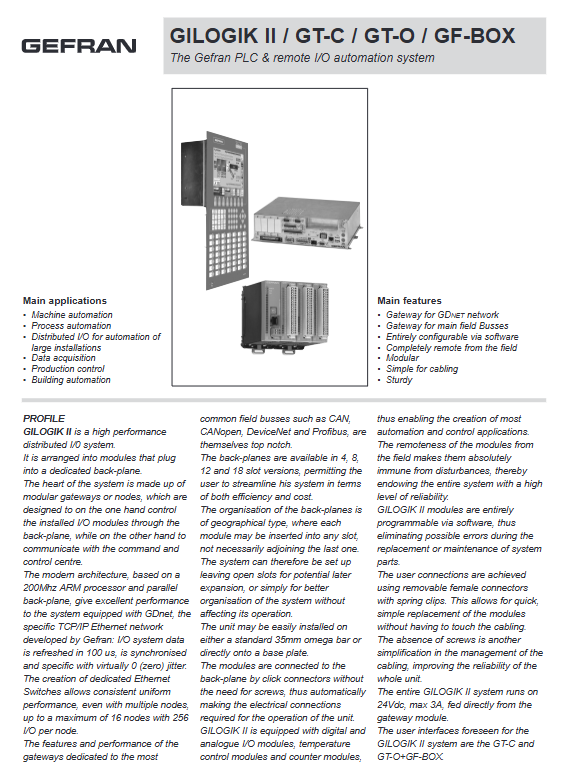

Gefran GILOGIK II 分布式 I/O 与控制系统
Gefran GILOGIK II 分布式 I/O 与控制系统
系统整体定位
GILOGIK II 是GEFRAN推出的高性能分布式 I/O 与自动化控制系统，采用模块化插拔设计，由网关、I/O 模块、底板组成，可独立组网或与 GT-C/GT-O/GF-BOX 构成完整控制平台。
核心性能参数
项目 指标
处理器 ARM 200MHz
I/O 刷新时间 100μs
同步抖动 0（零抖动）
最大节点数 16
单节点最大 I/O 256 点
通信网络 GDnet（100Mbps以太网）
底板类型 4/8/12/18 槽，地理寻址
供电 24VDC，18~36VDC，最大 3A
工作温度 0~+50℃
防护等级 IP20
系统组成单元
GILOGIK II I/O 系统
网关：R-ETH100以太网网关，管理 I/O 模块
底板：支持任意插槽插装，无需连续排列
接线：弹簧式免螺丝连接器，快速接线
安装：35mm DIN 导轨或面板直装
GT-C 面板控制器
CPU：Celeron 400MHz~Pentium M 1.1GHz
显示：10.4/12.1 英寸 TFT，800×600
接口：以太网、USB、串口、CAN、PCI/PC104 扩展
键盘：78 键自定义，带状态 LED
防护：前面板IP65
GT-O 远程操作屏
显示规格同 GT-C
最远25m远程连接
由 GF-BOX 供电，无本地电源
GF-BOX 紧凑型工控机
性能同 GT-C，无内置屏
支持远程显示25m
适用于柜内安装，节省面板空间

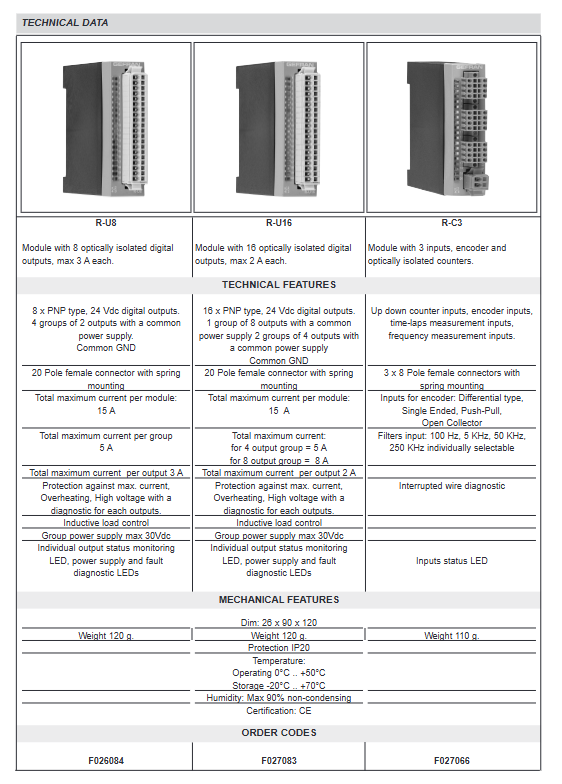

I/O 模块规格
数字量模块
R-E16：16 路24VDC 隔离输入
R-U8：8 路PNP 输出，单路3A
R-U16：16 路 PNP 输出
模拟量模块
R-A/D8：8 路模拟输入，16 位
R-D/A4：4 路模拟输出，16 位
R-D/A8/16：8/16 路模拟输出
特殊模块
R-TC8：8 路温度输入（TC/RTD），18 位
R-C3：3 路高速计数器，支持编码器，最高250kHz
安装与接线规范
底板安装：先装导轨，再扣入底板，禁止带模块安装
模块安装：倾斜插入，旋转卡紧，免螺丝
接线：使用 **≤2.5mm** 螺丝刀，直插导线，禁止上锡 / 加端子
散热：上下预留 **≥10cm** 通风空间
接地：模块自动接地，底板单点接地
典型应用架构
点对点：GT-C + GILOGIK II，以太网直连
多点分布式：GT-C + 交换机 + 15 个 GILOGIK II 从站
远程操作：GF-BOX + GT-O（最远25m）
关键问题
GILOGIK II 的 GDnet 网络相比普通以太网有哪些优势，最大能带多少节点？
答：GDnet 是 GEFRAN 专用实时以太网，实现100μs I/O 刷新、零抖动同步，确定性远高于普通以太网；系统最多支持16 个节点，单节点最大256 点 I/O，满足高速分布式控制需求。
GT-C、GT-O、GF-BOX 三者定位区别是什么，分别用在什么场景？
答：GT-C是面板一体式控制器，带屏带键，用于设备主控操作；GT-O是纯远程操作屏，无计算能力，最远25m连接 GF-BOX；GF-BOX是柜装工控机，负责运算，搭配 GT-O 实现主控与操作分离。
GILOGIK II 模块的接线与安装有哪些关键设计，能带来什么好处？
答：采用弹簧式免螺丝连接器，接线无需工具、快速可靠；模块卡扣式安装，免螺丝插拔；底板地理寻址，任意插槽可插；整体设计大幅降低安装维护时间，提升系统可靠性与抗振性。
