CapXon UJ 系列铝电解电容
时间: 2026-05-22浏览次数：

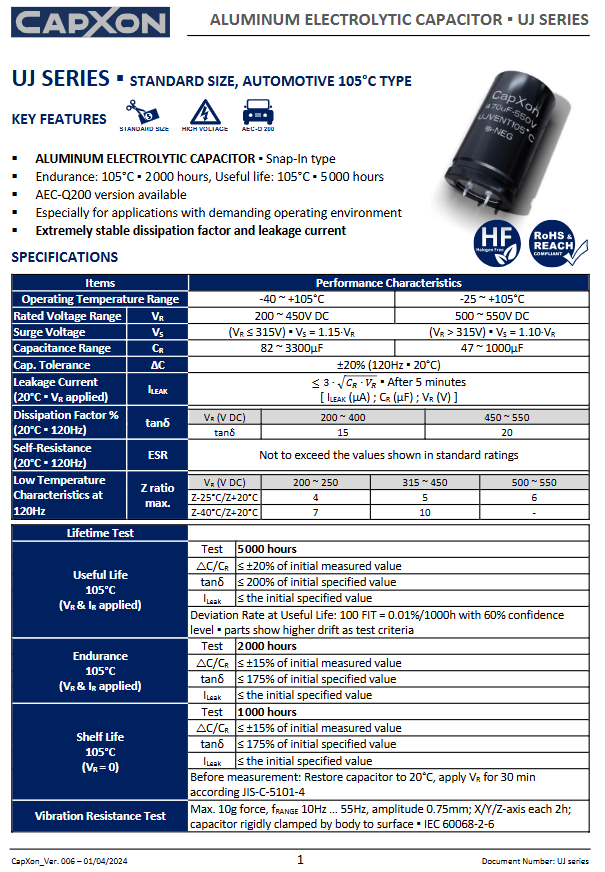

CapXon UJ 系列铝电解电容
CapXon UJ 系列铝电解电容
产品定位与核心特性
产品类型：牛角型（Snap‑in）铝电解电容
温度等级：105℃，车规级标准
寿命指标
耐久性：105℃ / 2000 小时
有效寿命：105℃ / 5000 小时
可靠性：损耗因子与漏电流极稳定，适配严苛环境
认证支持：可提供AEC‑Q200版本
环境与电气规格
1. 环境参数
参数 数值
工作温度 -40 ~ +105℃（200~450V）；-25 ~ +105℃（500~550V）
存储温度 遵循器件标准
耐振动 10g，10~55Hz，振幅 0.75mm，三轴各 2h（IEC 60068‑2‑6）
2. 电气参数
参数 规格
额定电压 VR 200 ~ 550VDC
电容量 CR 47 ~ 3300μF
容量公差 ±20%（120Hz/20℃）
浪涌电压 VS VR≤315V：1.15×VR；VR>315V：1.10×VR
漏电流 ILEAK ≤**3・√(CR・VR)**μA（20℃，加 VR 5 分钟后）
损耗因子 tanδ 200~400V：≤15%；450~550V：≤20%（120Hz/20℃）
3. 寿命测试指标
测试项目 条件 电容变化 tanδ 漏电流
有效寿命 105℃/5000h ≤±20% ≤200% 初始值 ≤初始值
耐久性 105℃/2000h ≤±15% ≤175% 初始值 ≤初始值
储存寿命 105℃/1000h（无压） ≤±15% ≤175% 初始值 ≤初始值

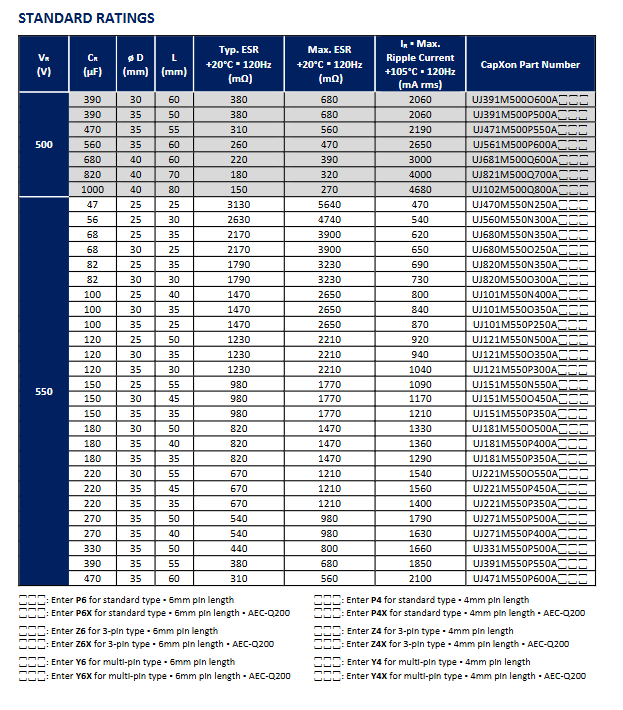

尺寸与规格表（核心）
电压覆盖：200/250/350/400/450/500/550VDC
容量：47~3300μF
本体直径：φ22~φ65mm
体长：25~80mm
ESR（20℃/120Hz）：33~3230mΩ
纹波电流 IR（105℃/120Hz）：470~5850mA rms
机械结构与引脚
引脚类型：2 针标准、3 针极性保护、φ≥30mm 多针
引脚长度：标准6mm，可选4mm
引脚代码
P6：标准 2 针 6mm
P4：标准 2 针 4mm
Z6/Z4：3 针 6mm/4mm
Y6/Y4：多针 6mm/4mm
后缀X：AEC‑Q200 版本
纹波电流频率系数
电压等级 50/60Hz 100/120Hz 300Hz 1kHz 10kHz 50k~100kHz
200~250V 0.81 1 1.17 1.32 1.45 1.5
350~550V 0.77 1 1.16 1.3 1.41 1.43
关键问题与答案
UJ 系列在 105℃下的有效寿命与耐久性分别是多少，二者有何区别？
答：有效寿命为 5000 小时，指长期额定工况下的可靠使用时长；耐久性为 2000 小时，指高温加压加速老化测试时长，均为 105℃条件。
UJ 系列不同电压段的损耗因子 tanδ 上限是多少，漏电流如何计算？
答：200~400V 档 tanδ≤15%，450~550V 档 tanδ≤20%；漏电流公式为ILEAK ≤ 3·√(CR·VR) μA，在 20℃、施加额定电压 5 分钟后测量。
UJ 系列如何区分普通版与 AEC‑Q200 车规版，引脚有哪些配置？
答：型号后缀带X为 AEC‑Q200 版（如 P6X、Z6X）；引脚支持2 针 / 3 针 / 多针，长度可选4mm/6mm，3 针用于极性保护，多针用于 φ≥30mm 大尺寸。
