FLVOTEK MV10H 系列 DC/DC 电源模块
时间: 2026-05-22浏览次数：
FLVOTEK MV10H 系列 DC/DC 电源模块
FLVOTEK MV10H 系列 DC/DC 电源模块

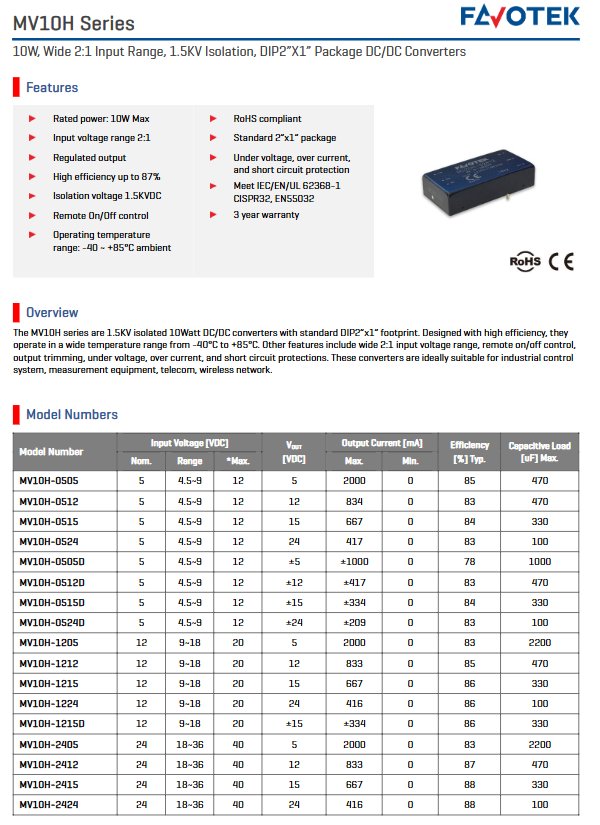

产品概述
MV10H 系列为10W宽输入隔离 DC/DC 转换器，采用2:1 宽电压输入与1.5KV 直流隔离，标准2×1 英寸 DIP封装，高效率、宽温、高可靠性设计，面向工业控制、测量设备、通信与无线网络场景。
核心功能特性
额定功率：最大 10W
输入范围：2:1 宽压
输出：稳压输出，支持电压微调 ±10%
效率：最高88%
隔离：1.5KV DC（1 分钟，漏电流≤1mA）
控制：支持远程 On/Off（正逻辑）
保护：欠压、过流、短路，短路可自动恢复
温度：工作 **-40~+85℃，存储-55~+125℃**
合规：IEC/EN/UL 62368-1、CISPR32/EN55032、RoHS
质保：3 年
型号与电气规格（核心）
1. 输入分组（2:1 范围）
标称输入 输入范围 最大耐压
5V 4.5~9V 12V
12V 9~18V 20V
24V 18~36V 40V
48V 36~75V 80V
2. 输出类型
单路输出：3.3V/5V/12V/15V/24V
双路输出：±5V/±12V/±15V/±24V（后缀 D）
输出精度：±1%（典型），±3%（最大）
纹波噪声：<100mVp-p（20MHz 带宽）
动态响应：偏差 ±3%，恢复时间300μs
过流保护点：**110%~190%** 额定电流

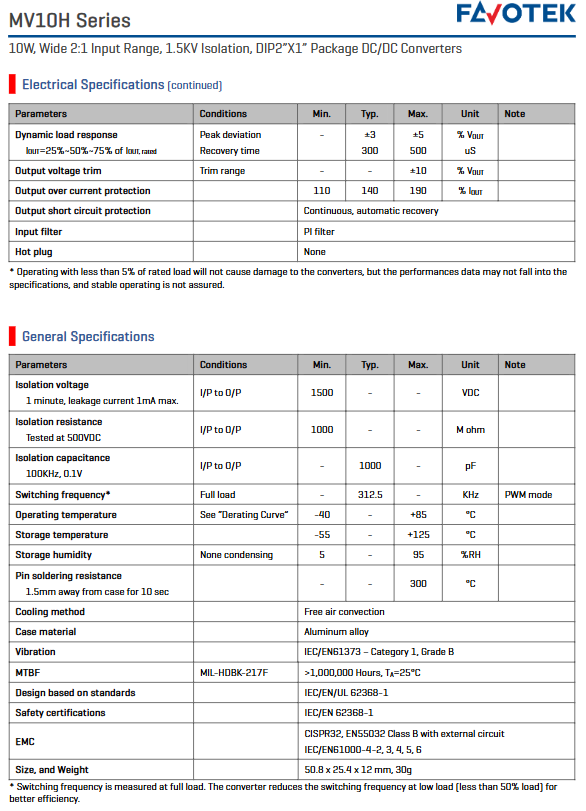

通用参数
隔离电阻：≥1000MΩ（500VDC 测试）
开关频率：312.5kHz（满载 PWM）
MTBF：>1,000,000 小时（25℃，MIL-HDBK-217F）
散热：自然对流
外壳：铝合金
尺寸：50.8×25.4×12mm，重量30g
引脚定义
引脚 单输出 双输出
1 Ctrl Ctrl
2 GND GND
3 VIN VIN
4 +VOUT +VOUT
5 无 COM
6 0V -VOUT
应用电路
基础电路：输入Cin=100μF，输出Cout=10μF
EMC 增强：支持共模电感、压敏电阻、Y 电容配置，满足 EN55032 Class B
低负载提示：<5% 额定负载不损坏，但指标不保证
关键问题与答案
MV10H 单路与双路型号的核心区别是什么？
答：双路型号带D 后缀（如 MV10H-0505D），提供 **± 对称输出且引脚 5 为COM 公共端 **；单路无 D 后缀，引脚 5无定义，输出仅单路 + VOUT 与 0V。
MV10H 在不同输入电压下，远程开关的高低电平阈值是多少？
答：远程控制为正逻辑；高电平≥2.7V（模块开启），低电平≤1.2V（模块关闭），全型号电平阈值一致。
MV10H 在高温 85℃时，输出功率是否需要降额？依据是什么？
答：需要降额。文档降额曲线显示：85℃时5V 输入的 ±5V 输出可满负荷，其他输出降额；非 5V 输入的 3.3V/5V 可接近满负荷，更高电压输出需降额，确保高温可靠工作。
