TIANMA NL8060BC21-11KG 8.4 英寸 TFT LCD 模组
时间: 2026-05-22浏览次数：
TIANMA NL8060BC21-11KG 8.4 英寸 TFT LCD 模组
TIANMA NL8060BC21-11KG 8.4 英寸 TFT LCD 模组
产品概述
产品类型：a-Si TFT 有源矩阵彩色液晶显示模组
尺寸规格：8.4 英寸（21cm），分辨率SVGA 800×600
核心配置：集成第二代投射式电容触摸屏（PCAP）、LED 背光、信号处理板
质量等级：Standard（通用工业、车载娱乐等非安全控制场景）
合规认证：符合欧盟 RoHS 2011/65/EU 及 2015/863/EU

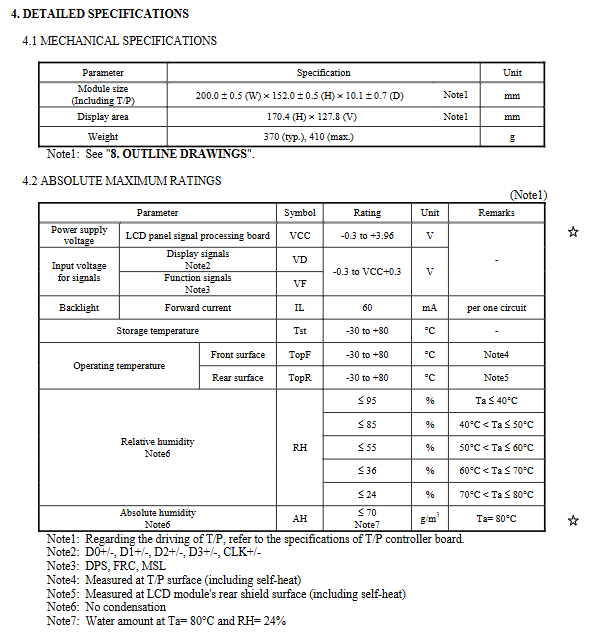

关键通用参数
参数 典型值
显示区域 170.4(H)×127.8(V) mm
模组尺寸 200.0×152.0×10.1 mm
重量 370g（典型），410g（最大）
像素排列 RGB 垂直条纹
像素间距 0.213×0.213 mm
响应时间 Ton=3ms，Toff=15ms（总计 18ms）
色彩 16,777,216 色（8bit）/262,144 色（6bit）
光学性能
亮度：750cd/m²（50mA / 路背光）
对比度：800:1
亮度均匀性：≤1.4
可视角度：上下左右均 80°（对比度≥10:1）
色域：40% NTSC（典型）
背光寿命：70000 小时（25℃）；60000 小时（80℃）
电气特性
1. 主板供电
电压：3.3V（范围 3.0~3.6V）
电流：典型230mA，最大 340mA
允许纹波：≤100mVp-p
保险丝：2.0A/36V，熔断电流 4.0A
2. LED 背光
驱动方式：恒流，4 路独立
单路电流：50mA（典型），最大 55mA
正向电压：21.0V（25℃/50mA）
亮度调节：通过电流控制
3. 信号接口
类型：LVDS 单端口
支持：8bit/6bit RGB 可切换
控制信号：
DPS：扫描方向（正常 / 反转）
FRC：色彩位数（1677 万色 / 26 万色）
MSL：LVDS 数据映射选择
触摸屏规格
类型：投射式电容（PCAP Gen2）
盖板：0.7mm 钢化玻璃，表面防眩光
硬度：≥2H
触摸点数：1~16 点
精度：中心≤1.5mm，边缘≤2.5mm
扫描频率：激活 100Hz，休眠 30Hz
分辨率：4096×4096
环境与可靠性
工作温度：-30~+80℃
存储温度：-30~+80℃
工作湿度：最高 95% RH（≤40℃），高温降额
ESD：±10kV（空气放电）
振动：5~100Hz，19.6m/s²，三轴各 120 次
机械冲击：539m/s²，11ms，六面各 5 次

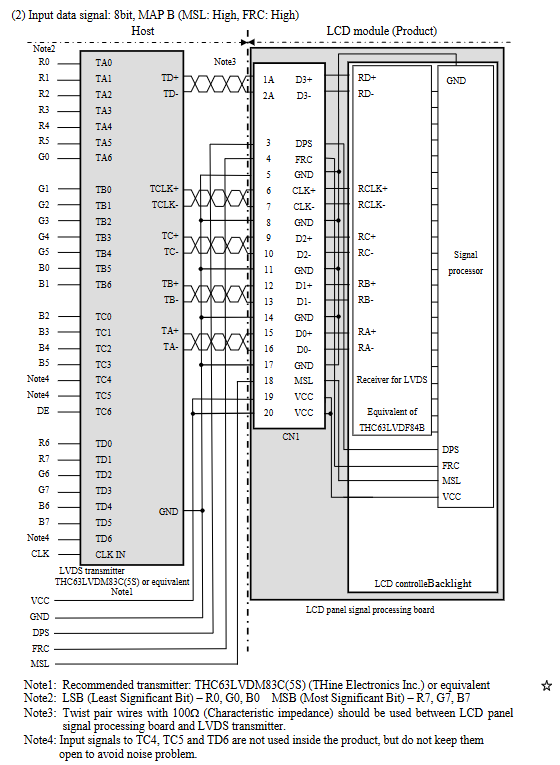

接口定义
CN1（20Pin）：LVDS 信号 + 3.3V 供电
CN2（8Pin）：LED 背光 4 路阳极 / 阴极
CN3/CN4：触摸屏 FPC 接口（40Pin/60Pin）
使用注意事项
安装螺丝扭力 **≤0.230N・m**，长度≤2.0mm
禁止长时间固定画面，避免残影
触摸区域与导电边框保持 **≥1mm** 距离
防静电操作，FPC 禁止用力拉扯
关键问题与答案
该模组如何切换色彩位数与扫描方向？
答：通过FRC 引脚切换色彩：高电平为8bit 1677 万色，低 / 悬空为6bit 26 万色；通过DPS 引脚切换扫描：低 / 悬空为正常扫描，高电平为反向扫描。
背光驱动的核心参数与寿命是多少？
答：背光为4 路 LED，单路典型电流50mA、电压21V；25℃环境下 LED 寿命70000 小时，80℃环境下为60000 小时，必须采用恒流驱动。
该产品的质量等级 Standard 意味着什么，不能用于哪些场景？
答：Standard 等级适用于无生命安全风险的设备（工业、车载娱乐、家电等）；不可用于车辆控制、医疗手术、航空航天、核控制等安全关键型场景，此类场景需提前申请 Special/Specific 等级。
