SIEMENS QBE3000‑D/QBE3100‑D 差压传感器
时间: 2026-05-22浏览次数：
SIEMENS QBE3000‑D/QBE3100‑D 差压传感器
SIEMENS QBE3000‑D/QBE3100‑D 差压传感器
产品定位与用途
属于西门子楼宇科技差压传感器，用于HVAC 系统连续监测液位 / 流量。
适用介质：中性及弱腐蚀性气体、液体。
功能：控制传感器、楼宇自控测量值变送器。
核心技术与优势
测量原理：陶瓷杠杆传感技术。
核心优势：低温度敏感性、耐高温、无机械老化 / 蠕变。
信号处理：线性化、温度补偿、放大输出。
电气参数
参数 QBE3000‑D QBE3100‑D
供电 AC24V±15%/DC18‑33V DC11‑33V
输出信号 DC0‑10V DC4‑20mA
工作电阻 >10kΩ 供电‑11V
功耗 <5mA(AC24V) <20mA
保护 短路保护、反极性保护 短路保护、反极性保护
量程与型号（核心）
量程范围：0‑1、1.6、2.5、4、6、10、16bar（对应 0‑1.6MPa）。
QBE3000‑D：电压输出，物料号 S55720‑S173~S178、S186。
QBE3100‑D：电流输出，物料号 S55720‑S179~S184、S187。

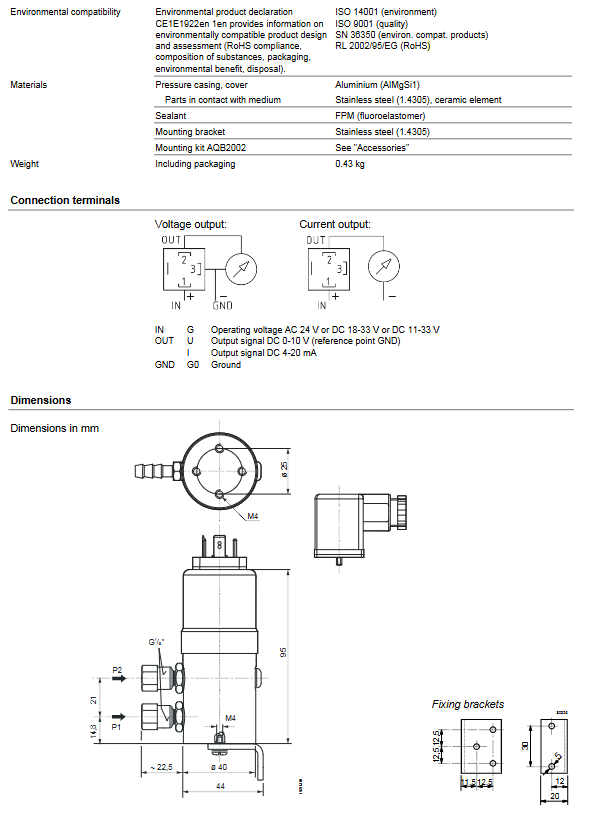

机械与接口
压力接口：G1/8" 外螺纹，配 6mm 铜管接头。
外壳：铝 AlMgSi1、不锈钢 1.4305、陶瓷。
密封：FPM 氟橡胶。
接线插头：DIN 175301‑803‑A，PG9 电缆格兰。
重量：含包装0.43kg。
防护：IP65，防护等级 III。
环境与性能
介质温度：‑15~+85℃。
环境温度：运行‑15~+85℃；存储‑40~+85℃。
精度：<±0.5%FS，零点 / 满量程 <±0.4% FS。
响应时间：<5ms。
长期稳定性：±0.5%FS。
单侧过载：≤2 倍额定压力。
系统压力：≤6bar 量程对应 25bar；≥10bar 量程对应 50bar。
爆破压力：1.5 倍系统压力。
湿度：<90% RH（不结露）。
维护：免维护。

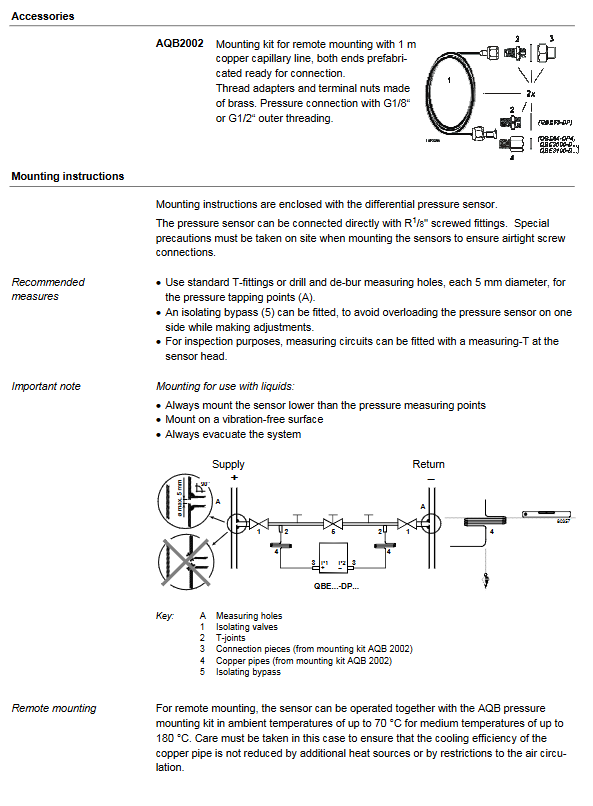

安装与配件
标配：安装支架、2 个 6mm 铜管螺纹接头。
远程安装：配件AQB2002（1m 毛细铜管、黄铜转接头）。
液体安装要求：传感器低于测压点、安装于防震面、系统排气。
安装位置：风管、墙、天花板、控制柜，任意方向（出厂校准接口朝下）。
合规标准
认证：CE、C‑Tick、EMC 2004/108/EC。
标准：EN 61000‑6‑2/3、EN 61326、RoHS 2002/95/EC。
体系：ISO9001、ISO14001、SN 36350。
关键问题与答案
QBE3000‑D 与 QBE3100‑D 的核心区别是什么？
答：核心区别为输出信号与供电范围：QBE3000‑D 输出DC0‑10V，供电为 AC24V/DC18‑33V；QBE3100‑D 输出DC4‑20mA，供电为 DC11‑33V，二者量程完全一致。
该传感器在液体介质中安装必须遵守哪些关键要求？
答：必须满足三点：①传感器安装位置低于测压点；②固定在无振动表面；③安装后对系统彻底排气，避免测量误差与传感器损伤。
传感器的精度、防护等级与长期稳定性分别是多少？
答：测量精度 **<±0.5% FS**，防护等级IP65，长期稳定性 **±0.5% FS**（符合 DIN EN 60770），具备优异的长期可靠性。
