菲尼克斯 ILC 1X1 系列 Inline 控制器
菲尼克斯 ILC 1X1 系列 Inline 控制器
适用机型与定位
覆盖 6 款控制器，统一硬件架构，按性能与接口区分：
型号 以太网 性能 / 存储 特殊特性
ILC 131 ETH 1 口 192KB 程序 基础款
ILC 151 ETH 1 口 256KB 程序 中端款
ILC 171 ETH 2TX 2 口 (交换) 512KB 程序 双网口、MRP
ILC 191 ETH 2TX 2 口 (交换) 1MB 程序 最高性能
ILC 131/151 ETH/XC 1 口 同基础款 -40℃~+60℃宽温

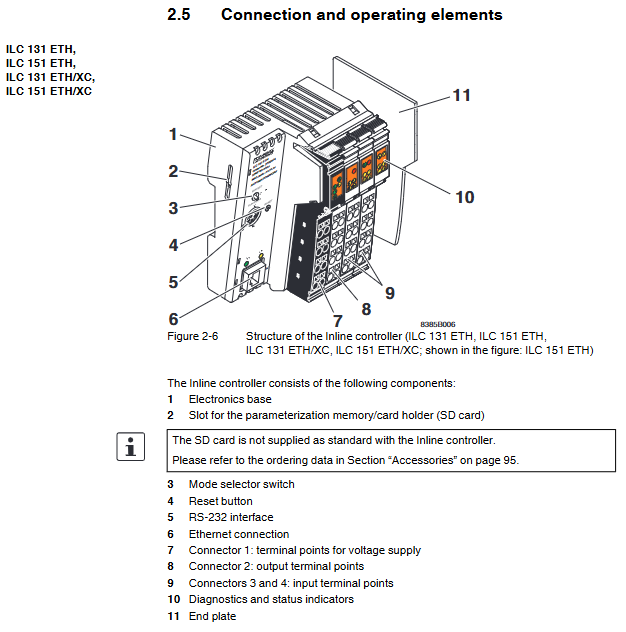

硬件结构与接口
操作与指示
模式开关：RUN/PROG、STOP、MRESET (复位清程序)
复位键：隐藏式，恢复出厂
LED：运行 (FR)、故障 (FF)、以太网 (LNK/ACT)、供电 (UL/UM/US)、总线 (RDY/FAIL)
本地 I/O
8× 数字输入 (24V)，滤波5ms
4× 数字输出 (24V/0.5A / 通道)，总2A
供电系统（三路独立）
U_ILC：控制器供电 (19.2~30V DC)，max 870mA
U_S：Segment 段供电，max 8A
U_M：Main 主供电，max 8A
要求：电源无回落特性，外部配2A/8A保险
通讯能力
以太网
10/100M，RJ45，自动交叉
双网口机型内置交换功能
现场总线
INTERBUS：本地总线最多63/128节点，远程总线最多4 级
PROFINET Device：RT 等级，更新率 **≥1ms**
Modbus/TCP：Client/Server，最大32768点
高级功能
MRP 冗余：双网口机型支持，切换时间 **≤200ms**
串口：RS-232 (9600bps)，用于 IP 分配 / 诊断
软件与功能
开发环境
PC Worx / PC Worx Express ≥ V6.20
支持 5 种 IEC 61131 语言，最短任务周期1ms
存储与 SD 卡
内置4MB Flash，可插拔SD 卡(主存 / 扩展存)
支持日志存储、FTP 访问、程序备份
网络服务
FTP/HTTP/HTTPS，可设置账号密码保护
SMTP (S) 加密邮件、SNMP、端口管控
安全与认证
防爆认证
Zone 2，II 3G Ex nA IIC T4 Gc
安装于IP54 以上控制柜
环境等级
标准：-25℃~+55℃
XC 宽温版：-40℃~+60℃
EMC
满足 EN 61000 系列，Class A辐射
安装与维护
安装
35mm DIN 导轨，水平安装
防护等级IP20，柜内安装
维护
固件升级：以太网远程更新

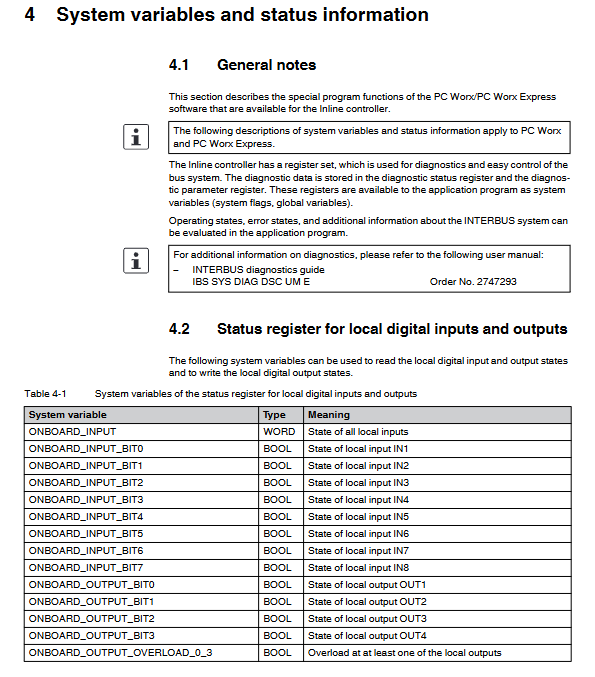

故障诊断：系统寄存器 + LED+Diag + 工具
常见故障：供电异常、IP 冲突、总线未接、模式开关错误
关键问题与答案
问题 1：ILC 171/191 ETH 2TX 的双以太网口与MRP 功能有什么作用？现场如何配置？
答案：
双网口内置交换功能，可实现线形 / 环形拓扑，节省交换机；MRP是介质冗余协议，环网故障时 **≤200ms切换，保障通讯不中断。
配置：PC Worx 中进入Extended Settings → MRP Client**，设为 activated，重启生效。
问题 2：ILC 控制器的三路供电 (U_ILC/U_S/U_M) 必须分开吗？接错会有什么后果？
答案：
三路功能独立，允许外部短接共电源，但必须按电流配保险：
U_ILC：给控制器与逻辑供电，≤2A保险
U_S/U_M：给 IO 与总线供电，≤8A保险
接错后果：过载烧保险、模块过热、IO 无法输出、总线无法联网。
问题 3：ETH/XC 宽温版与标准版的核心差异是什么？哪些场景必须选 XC 版？
答案：
差异：
工作温度：标准版 **-25~+55℃；XC 版-40~+60℃**
涂层：XC 版主板三防涂层，耐潮湿 / 粉尘
必须选 XC 版的场景：
户外柜、无空调柜、冷库、车载、沿海高湿环境
温度波动大且无温控的工业现场
