Allen‑Bradley Lifeline™ 4 拉绳急停开关
时间: 2026-05-21浏览次数：
Allen‑Bradley Lifeline™ 4 拉绳急停开关
Allen‑Bradley Lifeline™ 4 拉绳急停开关
产品定位
Lifeline™ 4 是电缆拉绳式急停开关，用于输送机、长距离设备的全线紧急停机，在任意位置拉绳或按急停按钮均可触发安全停机。
核心特性
拉绳距离
标准型：最大 75m
加长型：75–125m
一体化设计
顶盖自带蘑菇头急停按钮（符合 ISO 850）
顶盖自带电缆状态指示灯（ONED/SLACK）
拉绳动作 / 松弛均机械锁定，必须手动旋转蓝色复位钮复位
触点配置
方案 1：2 NC + 2 NO
方案 2：3 NC + 1 NO
安全触点为直接断开式，确保安全
防护与结构
防护等级：IP66
外壳：锌基压铸合金（LM24）
眼螺母：不锈钢
颜色：黄壳 + 蓝色复位钮

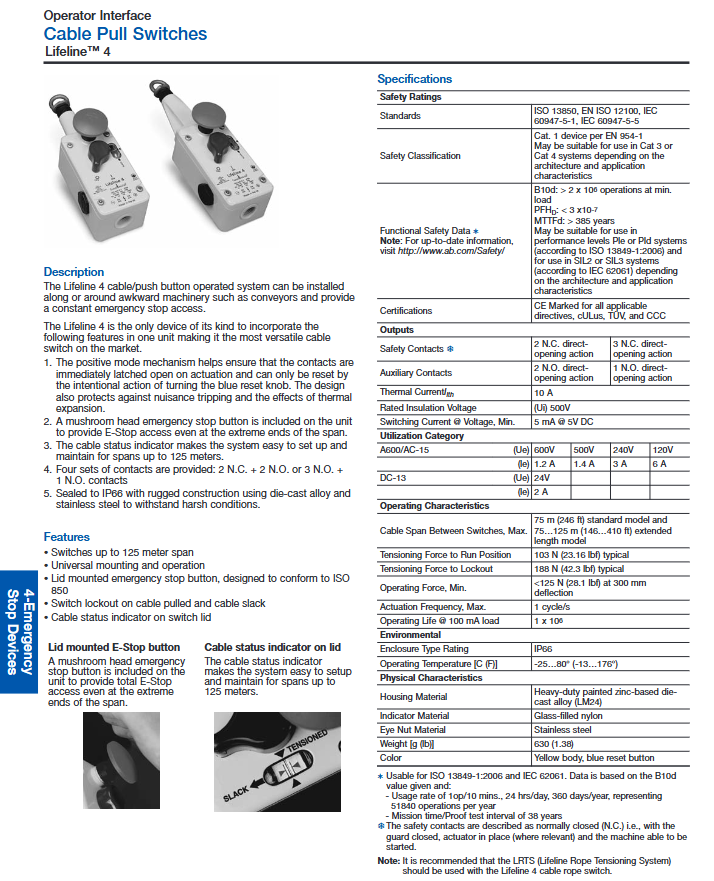

关键技术参数
参数 数值
最大电缆跨距 标准75m，加长125m
运行张力 典型103N
锁定张力 典型188N
最小操作力 ＜125N（300mm 挠度）
电气寿命（100mA） 1×10⁶ 次
防护等级 IP66
安全等级 Cat.4 / PLd / SIL2 / SIL3
接口 5pin/8pin M12，12pin M23
认证 IEC 60947-5-1、IEC 60947-5-5
型号与接口
主型号：440E‑L13042
接口类型：
5‑pin M12
8‑pin M12
12‑pin M23
可接入 ArmorBlock Guard I/O
推荐配套（安全继电器）
型号 安全输出 辅助输出 复位
MSR127RP 3 NO 1 NC 手动监控
MSR127TP 3 NO 1 NC 自动 / 手动
MSR126T 2 NO — 自动 / 手动
MSR30RT 2 NO 固态 1 NO 固态 手动 / 自动
标准配件
张紧弹簧：440E‑A13078
内外角滑轮：440A‑A17101 / 17102
安装支架：440E‑A17130
线缆固定、接头、指示灯、灯泡
工作原理
正常：电缆张紧，触点保持输出
动作：拉绳或按急停 → 触点立即断开 + 机械锁定
复位：必须旋转蓝色复位钮才能恢复
保护：电缆过松自动锁定，防止误动作与热胀冷缩影响
典型应用
皮带输送机全线急停
长距离、不规则设备区域保护
车间输送线、仓储物流设备
关键问题与答案
问题 1：Lifeline™ 4 的 “机械锁定” 有什么作用？必须如何复位？
答案：
作用是拉绳或急停动作后触点保持断开，防止意外恢复供电导致危险，同时抑制误跳闸与热胀冷缩影响。
必须手动旋转蓝色复位旋钮才能解除锁定、恢复触点，无法自动复位。
问题 2：该产品最长能覆盖多长距离？不同长度型号如何区分？现场如何选择？
答案：
最大覆盖125m；分为标准 75m与加长 75–125m两种型号。
输送距离 **≤75m**：选标准型
75–125m：选加长型
超过 125m 需多台串联使用。
问题 3：440E‑L13042 如何满足安全要求？能用到什么等级的安全系统？
答案：
采用直接断开式安全触点，拉绳 / 急停动作时强制断开，满足高安全等级。
可用于：
ISO 13849-1：Cat.4 / PLd
IEC 62061：SIL2 / SIL3
适合输送机、包装线、机床等要求高安全的急停回路。
