Gardner Denver DELCOS 3100 控制器

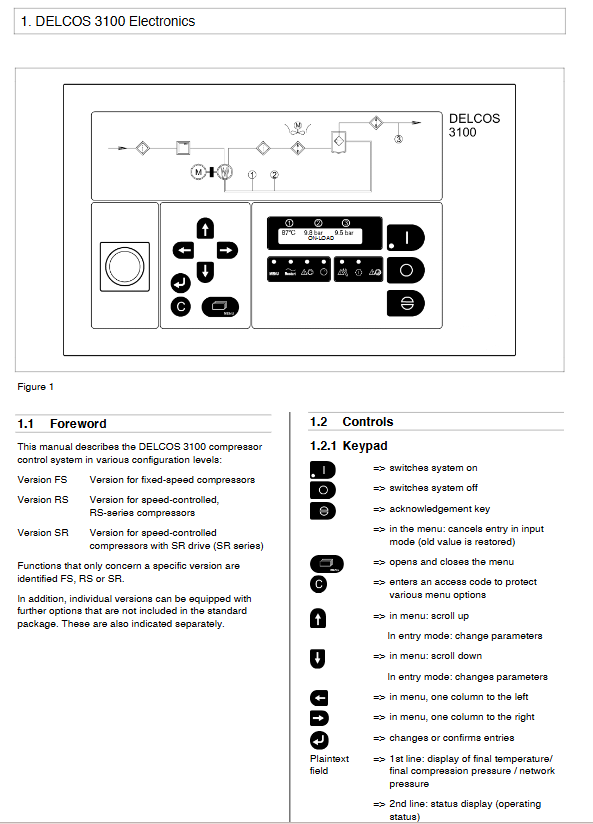

操作面板与显示
LED 状态 含义
a 闪烁 待机，可自动启动
a 常亮 电机运行中
d 闪烁 远程控制关机
f 亮 维护到期
g 亮 报警
h 亮 故障停机
3. 显示区域
第一行：终温 R2、终压 B2、管网压力 B1
第二行：运行状态、故障、报警、维护提示
支持17 国语言，同时按←→切换。
菜单结构（8 大核心菜单）
MAINTENANCE SCHED.（维护计划）
总运行小时、加载小时
空滤、水滤、电机润滑倒计时（0–9999h）
超期 - 100h 自动停机
CONTROL MENU（控制菜单）
压力上下限、目标压力
自动 / 连续运行、远程、定时、自动重启
断电重启时间：2–999s
RS485：Modbus / 波特率4800/9600/19200
FAULT MEMORY（故障记忆）
存储最近8 条故障，带！表示停机故障
显示故障码、描述、发生小时数
RS/SR 支持扩展记忆：时间、状态、转速、压力
LIMIT VALUES（限值）
设计压力、启动保护压差值、启停温度
运行延时90s、软停30s、星三角时间8s
SR 版含最大 / 最小流量、外部转速限制
OPTIONAL INPUTS（可选输入）
3 路可编程输入：排水、干燥机、外部故障、排气温度、油位等
WATER（水路）
换水周期24h、进水最大时间150s、排水最大时间150s
自动水位调节、高低水位保护
TIMER CONTROL（定时）
7 组开关机定时 + 7 组压力切换定时
支持按周 / 日期 / 时刻执行
BASE LOAD SELECT.（多机联调 BLS）
主从联控，最多1 主 4 从
压力区间、切换时间、从机数量、备用机数量
RS/SR 可配置各从机额定流量
运行模式与控制逻辑
自动运行：无需求延时停机，有压力需求自动加载
连续运行：电机不停机，始终空载 / 加载运行
RS 版变频模式：SPEED REGULATION ON/OFF/BYPASS 旁路
SR 版驱动控制：初始化、直流电压、转速实时监控
加卸载逻辑
FS：压力≥上限卸载，≤下限加载
RS/SR：压力跟随目标压力，变频调节
远程控制功能
远程启停：无源触点，距离≤20m
远程压力切换
FS 版远程加卸载
远程允许加载（串联使能）
自动重启：短停电 **≤2s** 自动启动，可设无限重启
水路系统控制
自动水位调节：高水位自动排水，低水位自动补水
定时换水：按真实时钟周期换水
电磁阀：Y8 进水、Y9 排水、Y10 断水
故障：SUPPLY、DRAINAGE、水位异常报警 / 停机
故障与报警体系（核心）
1. 停机故障（带！）
断电、急停、电机超温、排气超温、启动低温
超压、传感器故障、相序错误、变频器故障
SR 版驱动故障共54 项，包括过流、过压、通讯、IGBT 故障
2. 报警（不停机）
高温预警、滤芯堵塞、油位低、电池低、外部报警
3. 故障处理原则
先消除故障源 → 按确认键复位 → 重新启动

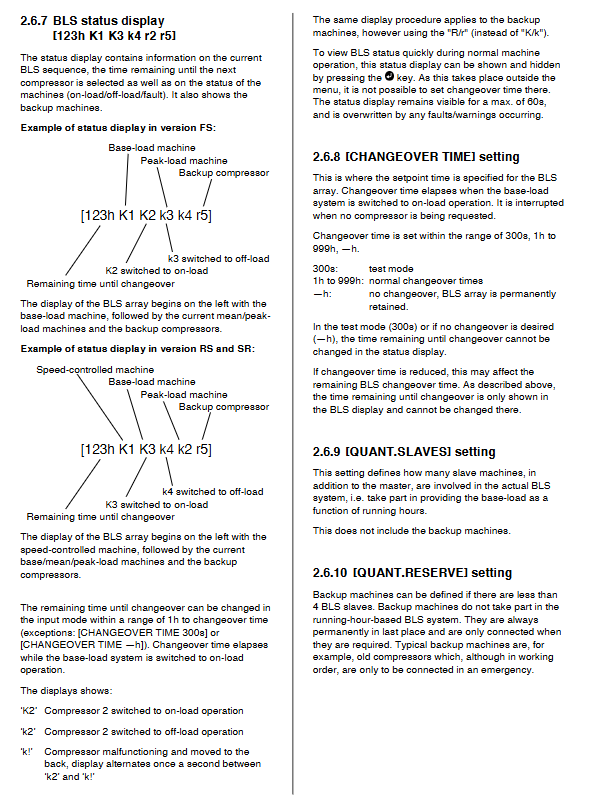

多机联调 BLS（Base-Load Sequencing）
适用机型：FS、RS、SR
核心能力：统一压力区间，自动轮值，均衡运行小时
关键参数
压力带宽：≥0.3bar
切换时间：300s–999h
从机数量：0–4、备用机：0–4
启动延时：5–30s
管网充气时间：0–60min
故障处理：故障机自动排到队尾，修复后重新插入队列
维护规范
关键问题与答案
断电复位，仍故障则联系厂家售后
