Mitsubishi GOT2000 系列图形操作终端
时间: 2026-05-21浏览次数：
Mitsubishi GOT2000 系列图形操作终端
Mitsubishi GOT2000 系列图形操作终端
定位与适用范围
GOT2000 系列 HMI Utility 功能专用手册，覆盖：
适用机型：GT27、GT25、GT23、GT21、宽屏 / 开框 / 坚固型、Handy GOT
核心用途：系统配置、通讯设定、权限安全、扩展功能、维护诊断、数据管理
配套软件：GT Works3 / GT Designer3
安全规范（强制）
1. 警告（WARNING）
必须配置外部硬件互锁，不可将 GOT 作为重大安全报警唯一设备
背光故障会导致触控异常，不同机型失效逻辑不同
触控限制：GT27 禁止三点以上、其余机型禁止两点以上同时触摸
通讯中断会导致监控失效，关键操作必须配置实体开关
网络使用需部署防火墙、VPN、杀毒防范攻击
2. 注意（CAUTION）
通讯线与动力线间距 **≥100mm**
禁止尖锐物按压屏幕
保留固定 IP 黑名单：192.168.0.18、192.168.3.18
安装扭矩严格遵循机型规范：0.20–0.50N·m
断电操作安装、接线、维护
Utility 核心结构（5 大模块）
模块 1：基础设置（GOT Basic Setting）
覆盖 15 项核心配置，关键参数如下：
项目 关键参数 说明
显示 屏保 0–60min、亮度 1–32、人体感应 支持背光故障检测
语言 日 / 英 / 简中 / 繁中 / 韩 依字体库可选
IP 0.0.0.0–255.255.255.255、端口 5014/5015 双以太网口、无线独立配置
时间 SNTP / 控制器同步、时区 GMT±13 支持电池掉电保持
控制器 通道 1–4、5V 供电、通讯参数 支持三菱全系列 PLC 驱动
安全 等级 0–15、操作员账号最多 1000 管理员 / 子管理员分级
模块 2：扩展功能（Extended Function）
SoftGOT‑GOT 链接：独占权限、优先级 0–3600s
VNC Server：操作保证时间设置
备份 / 触发备份：最大备份数0–50、支持时间 / 上升沿触发

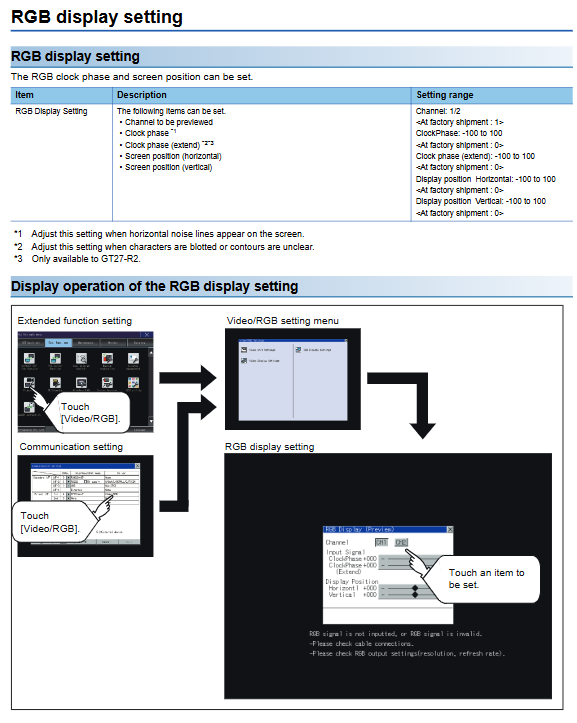

视频 / RGB / 多媒体：NTSC/PAL、分辨率 640×480/768×576
无线 LAN：AP/Station 模式、SSID、信道、连接状态查看
iQSS/ANDON/ 网络驱动器：对接工厂信息化
模块 3：维护诊断（Maintenance）
提供完整自诊能力，关键项：
批量自检：通电时间、系统版本、通讯、历史记录导出
触控校准：四点校正，消除偏移
系统报警：错误代码 + 信息，支持复位
检查工具：绘图缺色、字体、触控死区、RS232 自环、以太网 Ping

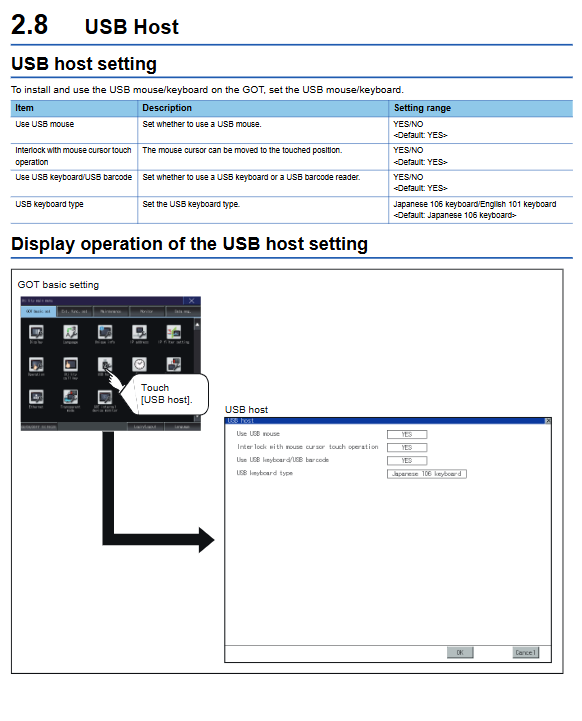

USB 管理：安全弹出，防止数据损坏
模块 4：监控（Monitor）
直接对接控制器，支持：
设备监控、梯形图监控（iQ‑R/F/FX）
网络 / 智能模块 / 伺服 / 运动 / CNC 监控
日志查看、程序编辑、诊断向导
模块 5：数据管理（Data Control）
统一管理工程与日志数据：
报警 / 配方 / 日志 / 操作记录CSV 导出
备份 / 恢复、SRAM 管理、存储卡格式化、坏块检查
支持驱动：A (SD)、B/E/F/G (USB)、N (网络)
关键规格与限制
操作员账号：GT27/25：1000 个；GT23：255 个
安全等级：0–15
触控检查单元：16×16dots
备份最大数量：0–50
IP 过滤规则：最多 32 条
无线信道：自动 / 1–13
关键问题与答案
问题 1：GOT2000 触控操作有哪些强制安全限制？违反会导致什么风险？
答案：
GT27：禁止3 点及以上同时触摸
GT25/GT23/GT21：禁止2 点及以上同时触摸
风险：多点触摸会引发开关误动作、输出乱跳、设备误启动，可能导致人身伤害或设备损坏；背光失效时屏幕变暗但触控仍可用，易造成无意识操作。
问题 2：GOT2000 如何实现多级权限与安全管理？核心配置项有哪些？
答案：
采用管理员 + 子管理员 + 操作员三级体系：
管理员：全权管理账号、密码策略、安全参数
子管理员：管理低等级操作员，可限定权限
操作员：按等级（0–15）使用画面与功能
核心配置：
认证方式：账号密码 / 外部串口 / USB 认证
自动登出：1–60min
密码有效期：1–1000 天
连续错误锁定：3–10 次失败锁定
IP 过滤：允许 / 阻止指定地址访问
问题 3：GOT2000 维护诊断中最常用的 3 个功能是什么？分别解决什么问题？
答案：
触控面板校准
解决：长期使用后触控偏移、点不准问题，通过四点校正恢复精度。
I/O 自环检查 + 以太网 Ping
解决：通讯不通、接线错误、参数错误，快速定位硬件 / 配置故障。
批量自检 + 系统报警
解决：死机、黑屏、异常重启、驱动异常，导出日志用于售后分析。
