EBW Series 电流检测电阻
时间: 2026-05-21浏览次数：

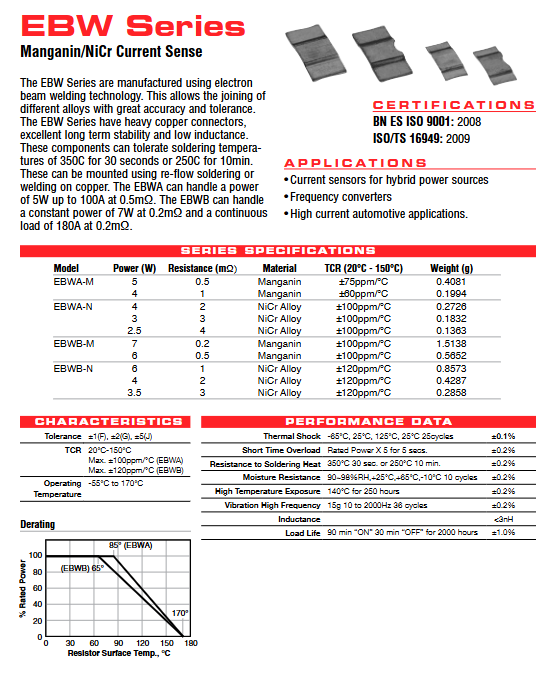

EBW Series 电流检测电阻
EBW Series 电流检测电阻
产品定位与核心工艺
EBW 系列是Ohmite推出的大电流高精度采样电阻，采用电子束焊接技术，实现异种合金高精度连接；配置重型铜电极，具备超低寄生电感、高稳定性、大电流承载能力。
型号与规格参数
系列与功率
系列 额定功率 最大持续电流 电阻范围
EBWA 5W 100A（0.5mΩ） 0.5/1/2/3/4 mΩ
EBWB 7W 180A（0.2mΩ） 0.2/0.5/1/2/3 mΩ
材料与 TCR
型号 材料 TCR(20–150℃)
EBWA-M 锰铜 ±60~±75ppm/℃
EBWA-N 镍铬 ±100ppm/℃
EBWB-M 锰铜 ±100ppm/℃
EBWB-N 镍铬 ±120ppm/℃
关键电气与环境特性
电感：＜3nH（极低寄生，适合高频场景）
工作温度：-55℃ ~ +170℃
精度公差：±1%(F)、±2%(G)、±5%(J)
焊接耐热：350℃/30s 或 250℃/10min，阻值漂移≤±0.2%
可靠性性能数据
测试项目 条件 阻值变化
热冲击 -65↔25↔125℃，25 次循环 ±0.1%
短时过载 5 倍额定功率，5 秒 ±0.2%
耐焊接热 350℃/30s 或 250℃/10min ±0.2%
耐湿热 90~98% RH，10 次循环 ±0.2%
高温放置 140℃/250h ±0.2%
高频振动 15g，10~2000Hz ±0.2%
负载寿命 90min 开 / 30min 关，2000h ±1.0%
降容特性
EBWA：**85℃** 开始功率降容
EBWB：**65℃** 开始功率降容
170℃时功率降至约 20%

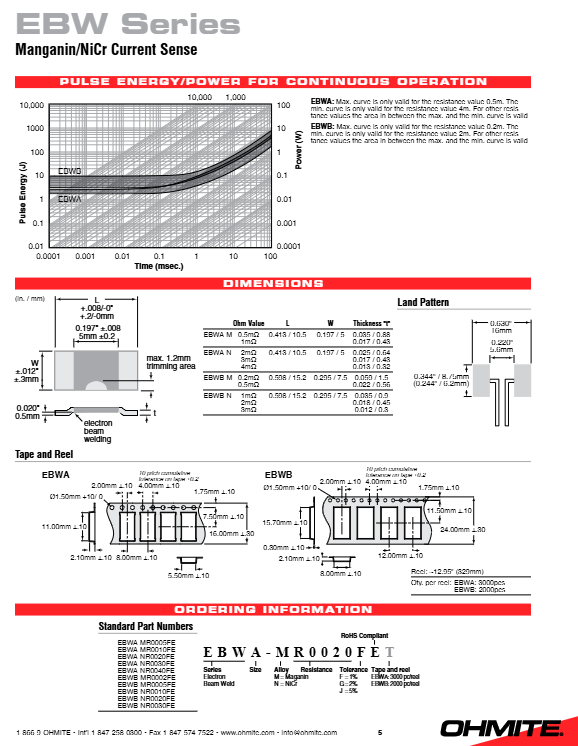

物理尺寸与包装
EBWA：10.5×5mm，厚度 0.32~0.88mm，3000 颗 / 卷
EBWB：15.2×7.5mm，厚度 0.3~1.5mm，2000 颗 / 卷
支持回流焊与铜基板焊接
认证与应用
认证：ISO9001:2008、ISO/TS16949:2009
应用：混合动力电源电流采样、变频器、汽车大电流设备
关键问题与答案
问题 1：EBWA 与 EBWB 的核心差异是什么？
答案：
功率：EBWA=5W，EBWB=7W；
最大电流：EBWA=100A(0.5mΩ)，EBWB=180A(0.2mΩ)；
电阻范围：EBWA 最低 0.5mΩ，EBWB 最低 0.2mΩ；
TCR：EBWA 最高 ±100ppm/℃，EBWB 最高 ±120ppm/℃；
尺寸：EBWA 更小 (10.5×5mm)，EBWB 更大 (15.2×7.5mm)；
降容起点：EBWA=85℃，EBWB=65℃。
问题 2：EBW 系列为何适合大电流高频场景？关键优势是什么？
答案：
核心优势是极低电感＜3nH，可大幅降低高频开关干扰；电子束焊接保证合金结合精度，锰铜材料 TCR 低至 ±60ppm/℃，温度变化时阻值极稳定；同时支持180A超大持续电流，耐高温、耐振动、长寿命，完全适配电源与变频器等高要求场景。
问题 3：EBW 系列在高温下的可靠性表现如何？
答案：
工作温度 **-55℃~170℃**；
140℃高温放置 250 小时，阻值漂移 **≤±0.2%**；
焊接可耐350℃/30s无明显漂移；
满负荷寿命测试 2000 小时，漂移 **≤±1.0%**；
热冲击、振动、湿热环境下均保持 **±0.2% 以内 ** 高精度，满足车规与工业级严苛要求。
