Mitsubishi MELSEC‑AnS (H) 系列 CPU
时间: 2026-05-21浏览次数：
Mitsubishi MELSEC‑AnS (H) 系列 CPU
Mitsubishi MELSEC‑AnS (H) 系列 CPU
定位与适用范围
三菱 MELSEC‑AnS (H) CPU 用户手册，覆盖A1SHCPU、A2SHCPU、A2SHCPU‑S1、A1SJHCPU，配套A1S61PN/A1S62PN宽范围电源模块，是 AnS 系列紧凑型 PLC 的设计、安装、接线、调试、维护、故障处理完整指导文件。
安全注意事项（强制分级）
DANGER：必须构建外部急停、极限、互锁安全回路；断电操作、禁止带电触摸端子；电池禁止充电 / 加热 / 短路。
CAUTION：控制线与动力线间距≥100mm；端子按规定扭矩紧固；禁止改装拆解；废弃按工业垃圾处理。

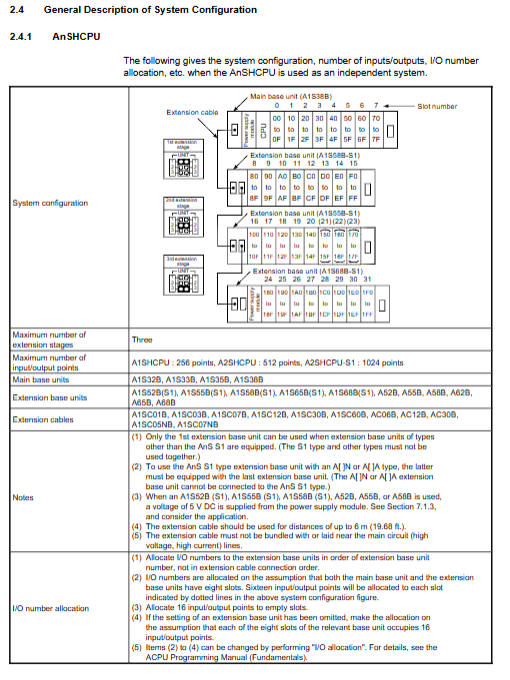

系统配置架构
扩展能力
最大扩展级数：3 级
I/O 点数：A1SH=256、A2SH=512、A2SH‑S1=1024 点

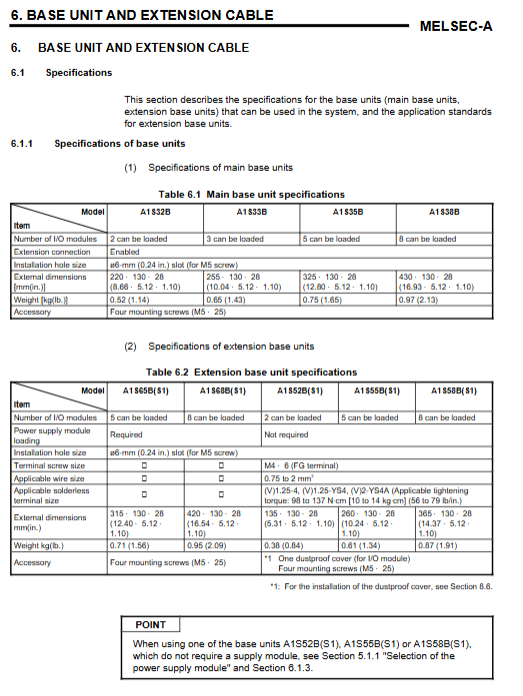

支持基座：主基座 A1S32B/33B/35B/38B；扩展基座 A1S52B/55B/58B (S1)
兼容模块
数字 I/O、模拟量、温度、高速计数、定位、CC‑Link、以太网、计算机链接模块
外设：GPP 编程器、A6WU ROM 写入器、A7PU/A8PUE 编程单元
核心性能参数
项目 A1SHCPU A2SHCPU A2SHCPU‑S1
指令处理速度 0.33μs 0.25μs 0.25μs
程序容量 8k 步 14k 步 30k 步
I/O 最大点数 256 512 1024
内置 RAM 64kB 64kB 192kB
文件寄存器 R 最大 8192 点 最大 8192 点 最大 8192 点
看门狗 WDT 10–2000ms 10–2000ms 10–2000ms
时钟功能 支持 支持 支持
电池备份 A6BAT (5 年) A6BAT (5 年) A6BAT (5 年)
电源模块 A1S61PN
输入：100–240VAC 宽范围
输出：5VDC/5A
允许瞬时停电：≤20ms
认证：UL/cUL/CE
CPU 核心功能
运算模式：RUN/STOP/PAUSE；PAUSE 可保持输出状态。
掉电保持 (Latch)：L/B/T/C/D/W 数据电池备份，支持 Latch Clear 清空。
I/O 控制：Direct 直接模式 / Refresh 刷新模式 可切换。
高级功能
恒定扫描：10–2000ms 固定扫描
状态锁存 (SLT)：故障时保存全部设备状态
采样追踪 (STRA)：定时采样设备变化用于调试
离线开关：运行中强制断开输出便于测试
错误 LED 优先级：可屏蔽低优先级错误灯亮
安装与接线规范
安装
方式：DIN 导轨 TH35‑7.5 或 壁挂
间距：四周≥30mm；顶部≥80mm（扩展基座）
环境：0–55℃、10–90% RH、无污染 / 无腐蚀
接线
断电操作；FG/LG 必须保护接地
强电弱电分离≥100mm
模拟 / 通讯线使用屏蔽电缆，单端接地
EMC 与低电压指令合规
EMC：符合 EN50081‑2 /prEN50082‑2
措施：控制柜接地、屏蔽电缆、磁环、电源滤波器、强弱电分离
低电压指令：符合 EN61010‑1；使用强化绝缘电源 / IO 模块；安装在带锁控制柜内
维护与检查
日常检查：LED 状态、端子紧固、模块固定、环境粉尘
定期检查（6–12 个月）：电压、温度、电池、接地、连接器
电池更换
寿命：5 年
断电后5 分钟内完成更换，避免程序丢失
故障诊断（核心故障码）
10：指令代码错误 → 程序非法指令
11：参数错误 → 参数损坏 / 内存卡异常
20：RAM 错误 → CPU 硬件故障
22：WDT 错误 → 扫描超时、死循环
31：模块比对错误 → 模块插拔 / 型号不匹配
32：保险丝熔断 → 输出过载 / 短路
40：控制总线错误 → 特殊模块 / 基座故障
70：电池错误 → 电压低 / 未接
关键问题与答案
问题 1：AnS (H) CPU 的三种运算模式（RUN/STOP/PAUSE）有什么核心区别？
答案：
RUN：正常执行程序，输出随程序动作。
STOP：停止程序，所有输出 (Y) 关闭，除输出外数据保持。
PAUSE：停止程序，但保持当前所有输出状态，用于不允许断输出的暂停场景。
问题 2：A1S61PN 电源模块的优势是什么？系统扩展时为何要验算末端电压？
答案：
优势：100–240VAC 全球宽电压输入，无需切换，适配全球电网；瞬时停电耐受20ms，系统更稳定。
扩展基座由主电源经延长线供电，线缆存在压降；要求末端电压≥4.75VDC，否则会导致模块误动作、死机。
问题 3：WDT 看门狗错误（代码 22/25）是什么原因？如何快速解决？
答案：
原因：程序扫描时间超过 WDT 设定值（默认 200ms），多由死循环、指令过多、中断过长、瞬时停电导致。
解决：
检查是否有无 END 死循环
在长程序中插入WDT 指令复位定时器
增大 WDT 设定值（最大 2000ms）
优化程序，拆分长扫描
