Honeywell TN3801 电 - 气式液位测量柜

产品定位

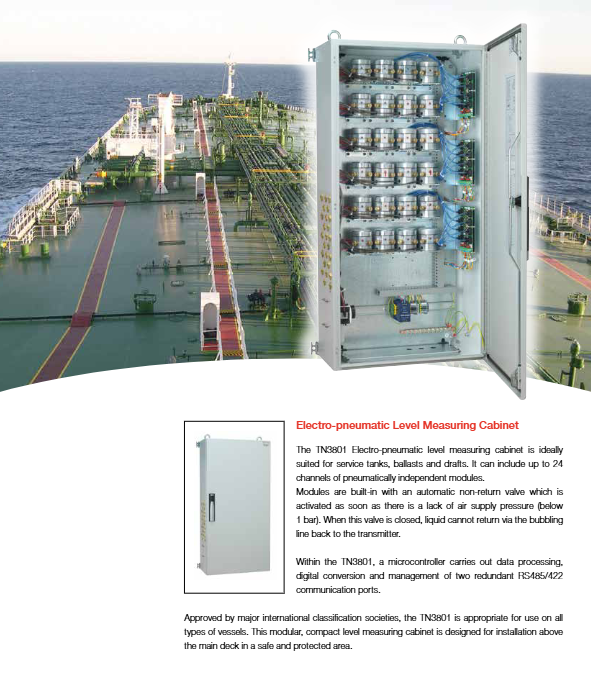

TN3801 是霍尼韦尔专为船舶设计的电 - 气式液位测量柜，主要用于服务舱、压载舱、吃水舱的液位连续监测，采用模块化设计，获国际主流船级社认证，可安装在主甲板安全保护区。

核心结构与安全设计

通道配置

支持8–24 路完全独立的气动测量通道

安全保护

内置自动止回阀：气源压力低于 1 bar时立即关闭，防止液体经冒泡管回流损坏变送器

控制与通讯

内置微控制器，负责数据处理、数字转换

配置2 路冗余 RS485/422通讯口，采用Modbus 协议

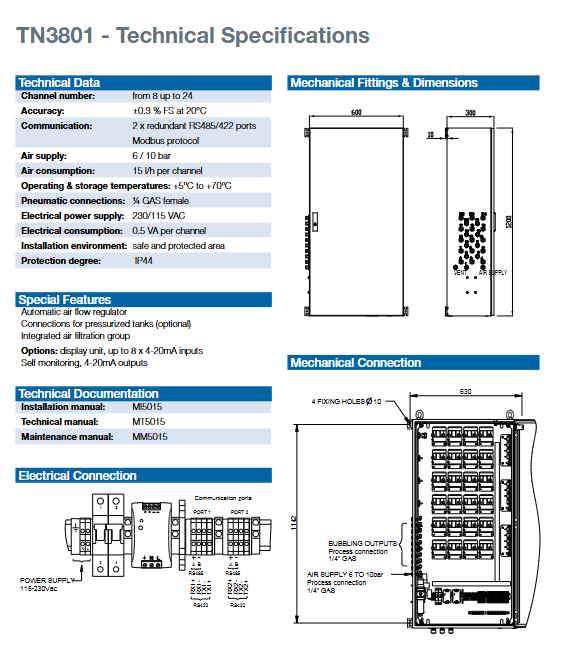

核心技术参数

参数项数值 / 规格

通道数量 8 ~ 24 通道

测量精度 ±0.3% FS（20℃）

通讯接口 2× 冗余 RS485/422，Modbus

气源压力 6 / 10 bar

空气消耗 15 l/h 每通道

工作温度 +5℃ ~ +70℃

气动接口 1/4" GAS 内螺纹

供电电源 230 / 115 VAC

功耗 0.5 VA 每通道

防护等级 IP44

安装环境主甲板安全保护区

特色功能

自动风量调节器：稳定气量输出

集成空气过滤组：净化气源

自监测功能 + 4–20mA 模拟量输出

可选配置：显示单元、最多 8 路 4–20mA 输入、加压舱连接接口

机械与安装

尺寸：600×300×630 mm

固定：4 个安装孔，孔径 10 mm

气动输出：1/4" GAS 标准接口

配套手册：安装 MI5015、技术 MT5015、维护 MM5015

关键问题与答案

问题 1：TN3801 的核心安全保护机制是什么？在什么条件下触发？

答案：核心安全机制是内置自动止回阀；当气源压力低于 1 bar时阀门自动关闭，阻止舱内液体通过冒泡管回流至变送器，避免设备损坏。

问题 2：TN3801 的通讯方案是什么？有哪些优势？

答案：采用2 路冗余 RS485/422 接口 + Modbus 协议；优势是双冗余设计提升通讯可靠性，Modbus 为工业通用协议，便于接入船舶监控系统。

问题 3：TN3801 的适用场景、安装位置与防护等级分别是什么？

答案：适用场景为船舶服务舱、压载舱、吃水舱液位监测；安装位置要求主甲板安全保护区；防护等级为IP44。
