ABB PSR/PSRC/PSE/PSTX 系列软起动器
时间: 2026-05-21浏览次数：
ABB PSR/PSRC/PSE/PSTX 系列软起动器
ABB PSR/PSRC/PSE/PSTX 系列软起动器
产品定位与核心价值
ABB 软起动器用于三相交流电机平滑起停，替代直接起动（DOL）与星三角起动，解决冲击电流、机械应力、水锤等问题。
三大核心价值：
保障电机可靠性：优化起动电流，10 余项电机保护
提升安装效率：紧凑型设计 +内置旁路，省空间、降发热
提高应用产能：扭矩控制、泵清洁、制动等工艺功能

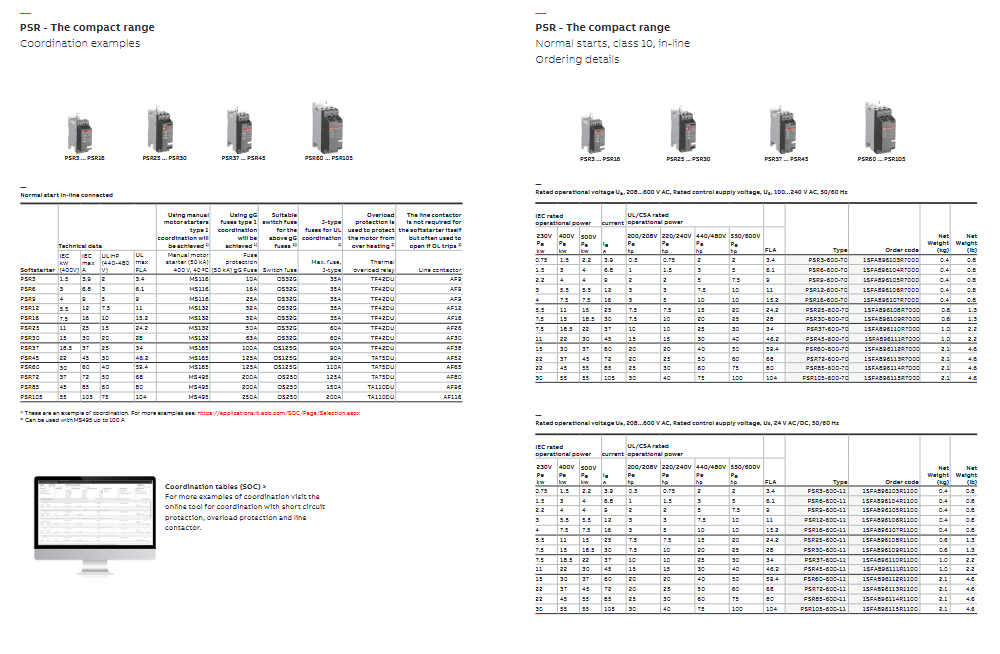

四大产品系列对比
系列 电流范围 定位 核心特点 适用场景
PSR 3–105 A 紧凑型基础款 两相控制，3 电位器调试，DIN 导轨安装 小型泵、风机、简单工况
PSRC 3–105 A 涡旋压缩机专用 固定参数防误改，起动 < 1s，耐 60℃高温 暖通空调、涡旋压缩机
PSE 18–370 A 高效通用款 扭矩控制，图标显示屏，内置 Modbus 水泵、风机、通用负载
PSTX 30–1250 A 高端旗舰款 内三角接法，图形屏，17 国语言，全保护 大型泵、破碎机、长输送机、重工

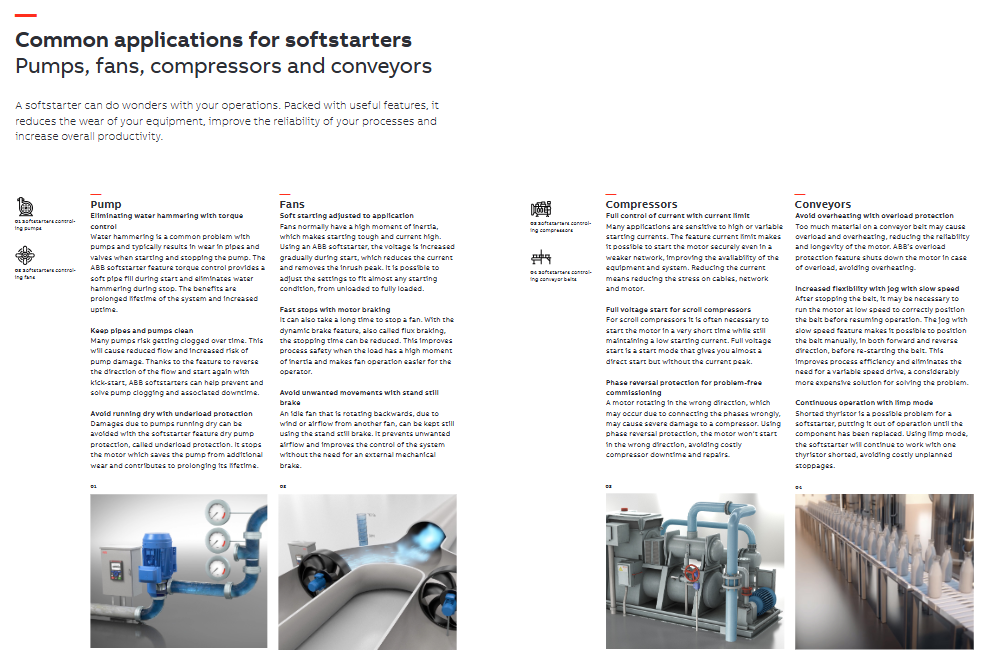

典型应用与专属功能
泵
扭矩控制：消除水锤效应
泵清洁：反向冲洗防堵塞
欠载保护：防止干转损坏
风机
限流起动：降低冲击电流
动态制动：缩短停机时间
静止制动：防止风致反转
压缩机
PSRC 专用：<1s 快速起动保障润滑
相序保护：防止反转损坏
输送机
过载保护：防过热
低速点动：精准定位
跛行模式：晶闸管短路仍可运行
核心技术参数
电气规格
工作电压：208–690 V AC
控制电源：100–250 V AC / 24 V AC/DC
起动能力：4×Ie 持续 6–10s
每小时起动次数：标准 10 次，加风扇可达 20 次
环境条件
工作温度：-25℃ 至 +60℃
海拔：≤4000m（1000m 以上需降容）
防护等级：主机IP00/IP20，远程键盘IP66
通讯能力
PSE/PSTX：内置 Modbus RTU
PSTX：支持Anybus扩展 Profibus、Profinet、 EtherNet/IP、CANopen 等
PSR：需选配总线适配器
认证与安装
全球认证
强制：CE、CCC、EAC、cULus
船用：ABS、DNV、CCS、LR等船级社认证（PSE/PSTX）
安装要求
壁挂最小间距：PSR25mm，PSE/PSTX100–150mm
最大安装倾角：30°
推荐散热器 / 断路器配合：达到Type1/Type2短路协调
配件与工具
标准配件
连接套件、散热风扇、端子扩展、电缆接头
远程键盘、USB 调试线、I/O 扩展模块
软件工具
proSoft：选型匹配
SoftstarterCare：参数配置、故障诊断
PSTX Simulator：电脑模拟调试
关键问题与答案
问题 1：四大系列产品的核心差异与选型依据是什么？
答案：PSR为小型基础款（3–105A），适合简单轻载；PSRC为压缩机专用，固定参数快速起动；PSE为通用主力（18–370A），带扭矩控制适合水泵；PSTX为高端大功率（30–1250A），支持内三角与全保护，适合重载与重工。选型优先看电机电流、应用类型、是否需要通讯与高级功能。
问题 2：ABB 软起动器如何解决泵系统的水锤与堵塞问题？
答案：通过扭矩控制实现平稳停泵，消除管道水锤与压力波动；通过泵清洁功能反向起动冲洗管道，防止杂质淤积堵塞；配合欠载保护避免泵干转损坏，全面提升泵系统寿命与无故障运行时间。
问题 3：PSTX 相比其他系列有哪些独有的高端功能？
答案：PSTX 独有内三角接线（电流最高至 2160A）、可拆卸 IP66 图形键盘、17 种语言、双限流 / 限流斜坡、转矩限制、泵清洁、跛行模式、电能计量、PTC/PT100 测温、全方位故障预警，并支持全系列 Anybus 总线扩展，是唯一满足重工与防爆辅助场景的旗舰型号。
