GE HYDRAN® 201i 变压器在线监测系统
时间: 2026-05-21浏览次数：
GE HYDRAN® 201i 变压器在线监测系统
GE HYDRAN® 201i 变压器在线监测系统
系统整体定位
HYDRAN® 201i 是 GE 推出的变压器油中溶解气体在线监测系统，用于油浸式电力设备早期故障检测，可升级原有 HYDRAN 201R 系统。
核心组件与参数
1. HYDRAN® 201Ti 智能变送器
检测气体：H₂、CO、C₂H₂、C₂H₄
测量量程：0–2000 ppm（H₂当量）
测量精度：±10% 读数 ±25 ppm
响应时间：10 分钟（90% 阶跃变化）
防护等级：NEMA 4X（IP66）
尺寸：φ178 mm× 长 257 mm
重量：安装6 kg，运输7.3 kg
工作温度：环境 **-50~+55℃，油温-50~+90℃（高温适配器可达105℃**）
供电：100/115/200/230 Vac ±10% 50/60 Hz 350 VA
相对灵敏度：
| 气体 | 相对灵敏度 |
|H₂|100%|
|CO|18%±3%|
|C₂H₂|8%±2%|
|C₂H₄|1.5%±0.5%|

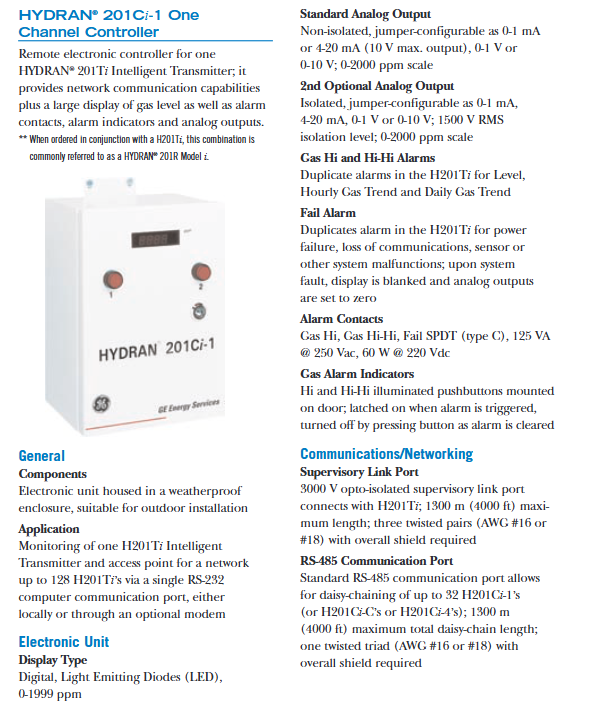

2. 201Ci 控制器系列
型号 通道数 显示 模拟量 报警 核心用途
201Ci‑1 1 LED 0–1999 ppm 标配 + 可选 标配 单台变送器监控
201Ci‑4 4 滚动显示 + 16 颗状态 LED 可选扩展 标配 / 可选扩展 最多 4 台变送器
201Ci‑C 最多 4 无 无 无 纯通讯网关
通讯：RS‑485链挂 **≤32 台 **，总距离1300 m；RS‑232本地 / 远程
防护：NEMA 4X，工作温度 **-50~+55℃**
供电：<120 VA

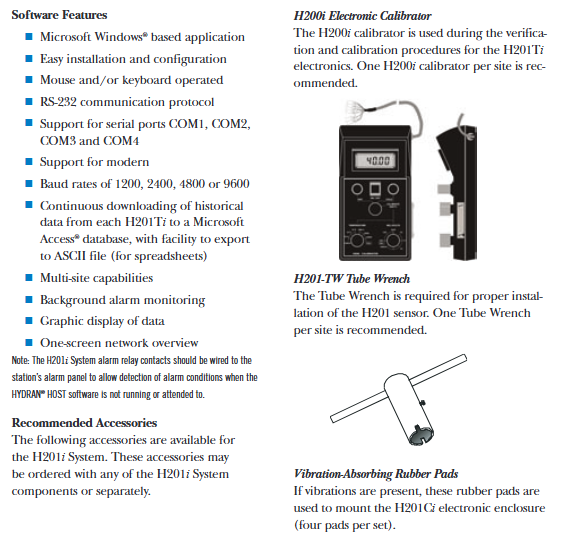

3. HOST 管理软件
系统：Windows 3.1/95/98/NT4/2000/XP
内存：最低8 MB，硬盘 **≥10 MB**
功能：实时监测、报警、历史记录、图表、配置上下载、远程升级
安装要求
变送器：水平安装在1.5 英寸 NPT全通径闸阀，优选冷却器回油管、泵出口
控制器：无振动结构，良好接地，线缆走金属导管屏蔽
通讯线：屏蔽双绞线，最大长度1300 m
报警与输出
报警类型：Gas Hi、Gas Hi‑Hi、Fail（电源 / 通讯 / 传感器故障）
触点：SPDT（C 型），125 VA@250 Vac，60 W@220 Vdc
模拟输出：0–1 mA / 4–20 mA / 0–1/0–10 V（可选隔离1500 V RMS）
标准与认证
电磁兼容：89/336/EEC、IEEE C37.90、IEC 801‑2/3/4、IEC 61010
关键问题与答案
问题 1：201Ti 变送器能检测哪些气体？各自相对灵敏度是多少？
答案：可检测H₂、CO、C₂H₂、C₂H₄；相对灵敏度分别为H₂(100%)、CO(18%±3%)、C₂H₂(8%±2%)、C₂H₄(1.5%±0.5%)。
问题 2：201Ci 系列三种控制器的核心差异是什么？
答案：201Ci‑1为单通道显示与控制；201Ci‑4支持最多 4 路变送器，带状态 LED 与扩展接口；201Ci‑C无显示、无输出、无报警，仅做通讯网关管理数据转发。
问题 3：201Ti 变送器的安装位置与安装方式有何强制要求？
答案：必须水平安装在1.5 英寸 NPT全通径闸阀 / 球阀，优先选冷却器回油管、泵出口；确保良好油流，环境温度 **-50~+55℃，通讯线缆必须走金属导管 ** 屏蔽。
