ABB NextMove ESB-2 运动控制器
时间: 2026-05-20浏览次数：
ABB NextMove ESB-2 运动控制器
ABB NextMove ESB-2 运动控制器
ABB NextMove ESB-2多轴运动控制器的官方用户手册，该控制器基于Mint编程语言，支持最多 4 轴伺服 + 4 轴步进控制，标配2 路 12 位差分模拟量输入、4 路 12 位模拟量输出、20 路光隔数字输入、12 路数字输出、1 路继电器、5 路差分编码器接口、USB/RS232/RS485/CAN通讯，通过Mint WorkBench实现轴配置、伺服整定、运动编程与故障诊断，适用于高精度点位、插补、电子凸轮 / 齿轮、飞剪等工业运动控制场景，满足CE、UL、RoHS认证。
产品定位与核心规格
基础参数
参数 规格
控制轴数 4 轴伺服 + 4 轴步进
供电 24VDC±20%，最大2A/50W
工作温度 0~45℃
尺寸 245×140×45mm
重量 700g
认证 CE、UL、RoHS、WEEE
型号区分（NSB202/203/204/205）
NSB202/204：步进输出为差分 RS422
NSB203/205：步进输出为开集电极
串口版本：RS232 / RS485 可选

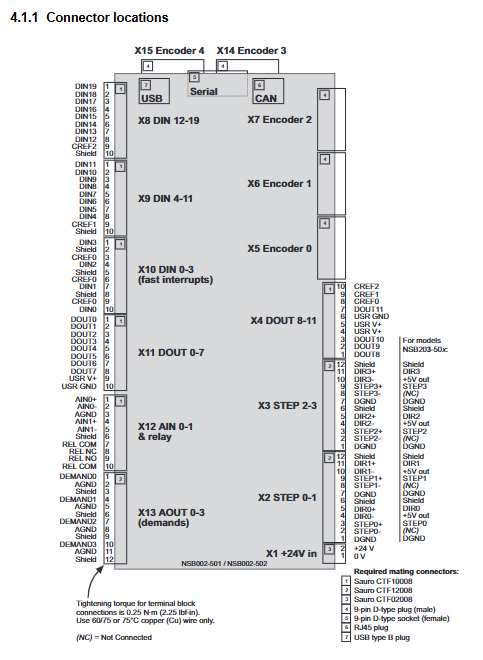

I/O 接口资源
1. 模拟量 I/O
输入：2 路差分，±10V，12 位，输入阻抗120kΩ
输出：4 路双极性，±10V，12 位，最大2.5mA / 路
2. 数字量 I/O
输入：20 路光隔离，24VDC，可设电平 / 边沿触发
DIN0~3：高速中断输入，响应1μs
DIN17~19：可作为辅助编码器输入
输出：12 路，总电流 **≤500mA**，单路最大350mA
继电器：1A@24VDC，故障安全常闭输出
3. 编码器与运动接口
编码器：5 路差分 ENC0~4，支持A/B/Z，最高2.5MHz
步进输出：4 轴，最高500kHz脉冲频率
4. 通讯接口
USB 1.1：编程调试，最大5m
RS232/RS485：波特率9600~115200bps

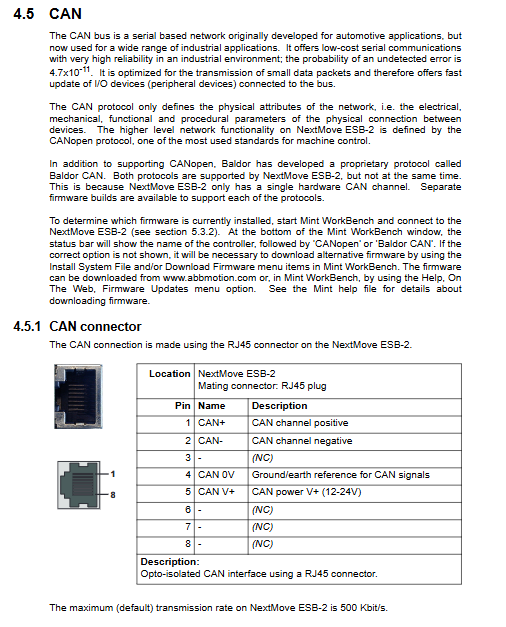

CAN：RJ45接口，支持CANopen / Baldor CAN，波特率10k~1Mbps
软件与编程
开发环境
Mint WorkBench：轴配置、参数整定、编程调试
Mint Machine Center (MMC)：网络扫描、多机管理
编程语言
Mint：类 BASIC 结构化运动语言，支持点位、插补、凸轮、飞剪
关键功能
电子凸轮 / 齿轮、圆弧 / 螺旋插补、多轴同步、位置比较输出
轴配置与伺服整定
1. 轴配置流程
选择轴类型：伺服 / 步进 / 虚拟
设置SCALEFACTOR：脉冲→用户单位（mm/°）
配置驱动器使能（IO / 继电器）
保存配置到启动块
2. 伺服环路增益（核心）
KPROP：比例增益，提高响应速度
KDERIV：微分增益，抑制振动
KINT：积分增益，消除稳态误差
KVELFF：速度前馈，减小跟随误差
3. 整定目标
临界阻尼：快速到位、无超调、无振荡
安装与接线规范
安装：垂直安装，四周留 **≥20mm** 散热空间
接地：单点接地，屏蔽线单端接地
编码器：双绞屏蔽线，最长30.5m
CAN 总线：两端120Ω终端电阻，波特率全网一致
故障诊断
状态显示：7 段数码管显示节点号 / 错误码
常见故障
通讯失败：检查 USB / 串口驱动、接线、地址
电机不转：确认驱动器使能、接线、增益
振动 / 超调：降低 KPROP、增加 KDERIV
跟随误差：增大 KPROP/KVELFF、检查编码器
工具：SupportMe 信息收集、错误日志、示波器
关键问题
问题 1：NextMove ESB-2 的伺服与步进轴分别支持多少路？模拟量与编码器接口的核心参数是什么？
答案：
运动轴：支持最多 4 轴伺服 + 4 轴步进；
模拟量：2 路 12 位差分输入（±10V）、4 路 12 位双极性输出（±10V）；
编码器：5 路差分 RS422 接口，最高输入频率2.5MHz，最大布线长度30.5 米。
问题 2：伺服轴整定中 KPROP、KDERIV、KINT、KVELFF 分别起什么作用？如何快速获得稳定响应？
答案：
KPROP：提升响应速度，过大会振动；
KDERIV：阻尼抑制超调，过大反应变慢；
KINT：消除静止误差，过大会振荡；
KVELFF：速度前馈，降低匀速段跟随误差。
快速整定：先调 KDERIV 防振，再升 KPROP 至刚不振，少量加 KINT 消差，最后优化 KVELFF。
问题 3：DIN0~3 与普通数字输入有何区别？DIN17~19 可额外实现什么功能？
答案：
DIN0~3 是高速硬件中断输入，位置锁存响应1μs，不可直接接机械开关；
DIN17~19 可配置为辅助编码器输入，支持脉冲 + 方向信号，最高15kHz，用于外部主轴 / 主轴跟随。
