CAREL PGD 图形显示手操器
CAREL PGD 图形显示手操器

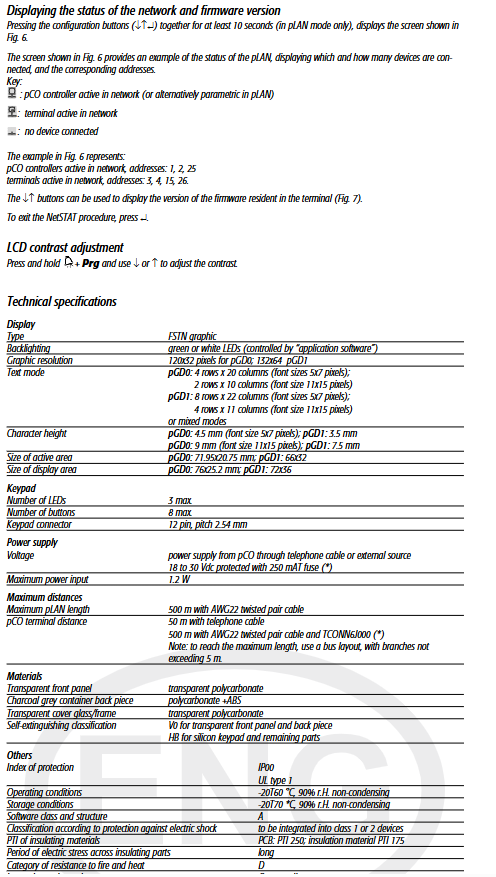

CAREL 卡乐 PGD 系列图形显示手操器（PGD0000N00/PGD1000N00/PGD1000NW0）的技术手册，该设备兼容 pCO 控制系统，提供120×32 与 132×64 两种分辨率、绿 / 白背光可选，支持外接 8 键键盘 + 3 路 LED，通过RJ12 电话线连接 pCO 主板，可配置地址、专用 / 共享终端、网络状态监控，工作温度 **-20~60℃，最大通讯距离500 米 **，适用于制冷空调等工业设备的图形化监控与参数设置。
产品型号与规格
型号 分辨率 背光 外观开孔
PGD0000N00 120×32 像素 绿色 78×30mm
PGD1000N00 132×64 像素 绿色 74×39mm
PGD1000NW0 132×64 像素 白色 74×39mm
核心特性
系统兼容
完全兼容pCO 控制器，替代老款 PCOI/PCOT 手操器
程序存储在pCO 主板，手操器无需单独软件
显示与字体
支持5×7 / 11×15 像素两种字体
图标图形化显示，支持国际字符
按键与 LED
本体无按键、无 LED
可外接薄膜键盘（最多 8 键）、LED 指示灯（最多 3 个）
环境与电气
工作温度：-20~60℃
供电：18~30VDC，最大功率1.2W
通讯线长：pLAN 最大 500 米，直连 pCO 最大50 米
安装与接线
机械安装
安装于金属面板内侧，面板厚度≥2mm

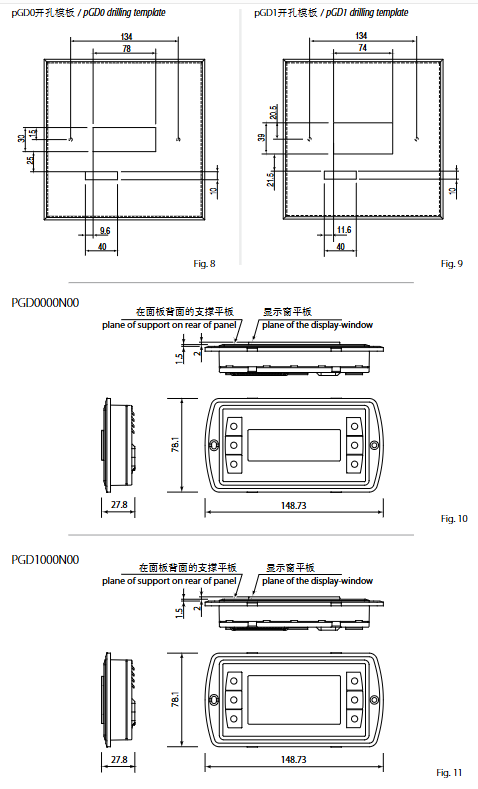

开孔尺寸：
PGD0：78×30mm
PGD1：74×39mm
键盘扁平线开孔：≥40×10mm
电气连接
键盘接口：12Pin，注意 Pin1（D 标识）极性
通讯接口：RJ12 电话线（S90CONN00）* 连接 pCO 主板
参数配置
地址设置
出厂默认：32
进入配置：长按 ←↑↵ 5 秒
地址 =0：启用点对点通讯（禁用 pLAN）
专用 / 共享终端配置
配置 pCO 主板地址（xx）与绑定手操器
不支持配置为共享打印机（Sp）
网络与调试
长按 ←↑↵ 10 秒：查看NetSTAT 网络状态
长按 +Prg+←/↑：调节LCD 对比度
可查看固件版本、在线设备列表
故障提示
故障信息 含义
I/O Board xx fault 对应 pCO 主板离线 / 故障
NO LINK 手操器未接收到网络信号
关键问题
问题 1：PGD 手操器地址设为 0 与普通地址有什么区别？分别用在什么场景？
答案：
地址 =0：使用点对点协议，不接入 pLAN 网络，只与直连的 pCO 通讯，适合单机控制。
地址 =1~63：使用pLAN 网络协议，可组网多台手操器与控制器，适合集中监控系统。
问题 2：PGD 手操器与 pCO 主板的接线方式、最大距离分别是多少？
答案：
直连方式：使用RJ12 电话线，最大距离50 米。
pLAN 组网方式：使用AWG22 屏蔽双绞线，最大距离500 米，分支≤5 米。
问题 3：PGD 手操器本身没有按键，如何进行参数设置、地址修改与对比度调节？
答案：
地址 / 网络配置：使用手操器内置组合键 ←↑↵ 长按进入。
对比度调节：长按 +Prg 配合 ←/↑ 调整。
日常操作：可外接8 键薄膜键盘实现完整操作。
