Airlec RYP 系列精密减压阀
时间: 2026-05-20浏览次数：

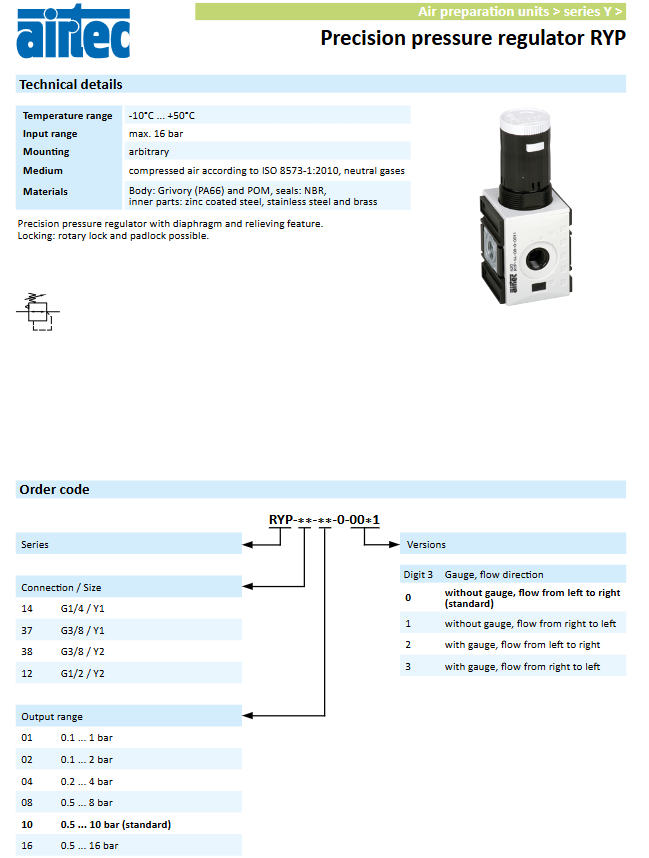

Airlec RYP 系列精密减压阀
Airlec RYP 系列精密减压阀
Airlec RYP 系列精密减压阀的技术手册，该产品为带膜片与溢流功能的精密调压阀，支持任意角度安装，输入压力最高16bar，工作温度 **-10~+50℃，提供G1/4、G3/8、G1/2三种接口规格与多段输出压力范围，最大流量可达5000Nl/min**，内置旋转锁 + 挂锁防误操作，可搭配专用压力表、安装支架、连接套件等附件使用，适用于压缩空气与中性气体的高精度压力调节。
基础技术参数
参数项 数值
工作温度 -10℃ ~ +50℃
最大输入压力 16bar
安装方式 任意角度
适用介质 符合 ISO 8573-1:2010 压缩空气、中性气体
内部耗气量 最大 2.6l/min
材质构成
阀体：Grivory(PA66) + POM
密封件：NBR
内部零件：镀锌钢、不锈钢、黄铜
型号与规格
1. 接口与尺寸
型号 接口 尺寸 流量 (Nl/min) 重量 (kg)
RYP-14 G1/4 Y1 2200 0.30
RYP-37 G3/8 Y1 2200 0.29
RYP-38 G3/8 Y2 5000 0.51
RYP-12 G1/2 Y2 5000 0.49
2. 输出压力范围
01：0.1~1bar
02：0.1~2bar
04：0.2~4bar
08：0.5~8bar
10：0.5~10bar（标准）
16：0.5~16bar
3. 流向与压力表配置
0：无表，左进右出（标准）
1：无表，右进左出
2：有表，左进右出
3：有表，右进左出
结构特点
膜片式结构，带溢流功能，调压精度高
双重锁定：旋转锁 + 挂锁，防止误调
可拆卸后盖，便于维护与安装支架
附件系统
1. 压力表 MXA 系列
精度等级：2.5 级（EN 837-1）
直径：40/50/63mm
接口：G1/8、G1/4
量程：0~6/10/16bar
温度：-20~+60℃
2. 安装支架
WYP：镀锌钢后侧安装支架
WYL：镀锌钢通用支架
3. 安装螺母
RMY-01：M36×1.5
RMY-02：M42×1.5

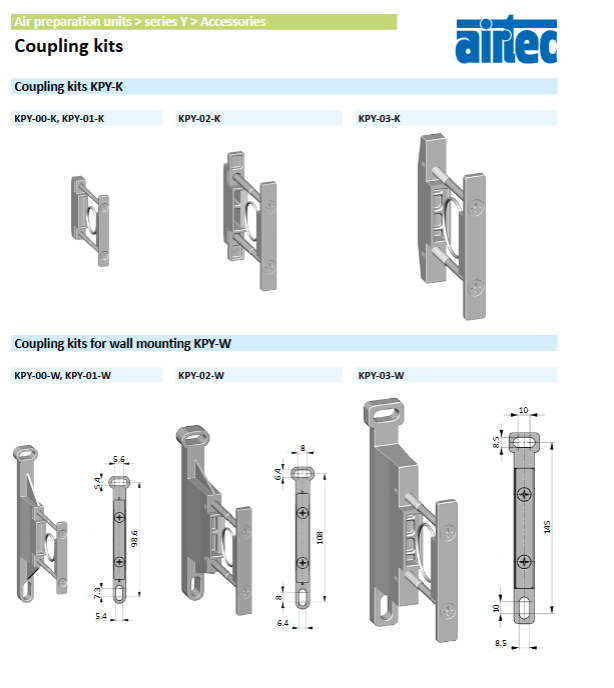

4. 连接套件
KPY-K：耦合套件
KPY-W：壁挂安装套件
关键问题
问题 1：RYP 系列不同尺寸型号（Y1/Y2）的最大流量与接口规格分别是什么？
答案：
Y1 尺寸（RYP-14、RYP-37）：接口G1/4、G3/8，最大流量2200Nl/min；
Y2 尺寸（RYP-38、RYP-12）：接口G3/8、G1/2，最大流量5000Nl/min。
问题 2：RYP 减压阀的输出压力有哪几段可选？标准段是哪一个？
答案：
共 6 段输出压力：0.1~1、0.1~2、0.2~4、0.5~8、0.5~10bar、0.5~16bar；
标准压力段为 0.5~10bar。
问题 3：MXA 压力表的核心规格与适用场景是什么？
答案：
MXA 为波登管压力表，精度2.5 级，接口 G1/8/G1/4，量程 0~6/10/16bar，工作温度 - 20~+60℃，专为 RYP 系列精密减压阀配套，用于现场压力实时显示。
