Schneider Modicon M258 逻辑控制器
时间: 2026-05-20浏览次数：
Schneider Modicon M258 逻辑控制器
Schneider Modicon M258 逻辑控制器
产品定位与应用
产品系列：Modicon M258 逻辑控制器
所属平台：MachineStruxure 柔性机器控制
目标用户：设备制造商（OEM）
典型应用：包装、输送、起重、仓储、纺织、木工
核心价值：高性能、紧凑结构、易布线、易扩展
核心硬件性能
参数项 关键规格
处理器 双核架构（Core1：程序任务；Core2：通讯任务）
用户内存 RAM 64MB，Flash 128MB
程序容量 128K 指令
最大 I/O 2400 点
高速计数器 8 路 × 100kHz
reflex 输出 4 路
供电电压 24VDC（范围：19.2~28.8V）
环境温度 水平：-10~+60℃；垂直：-10~+50℃

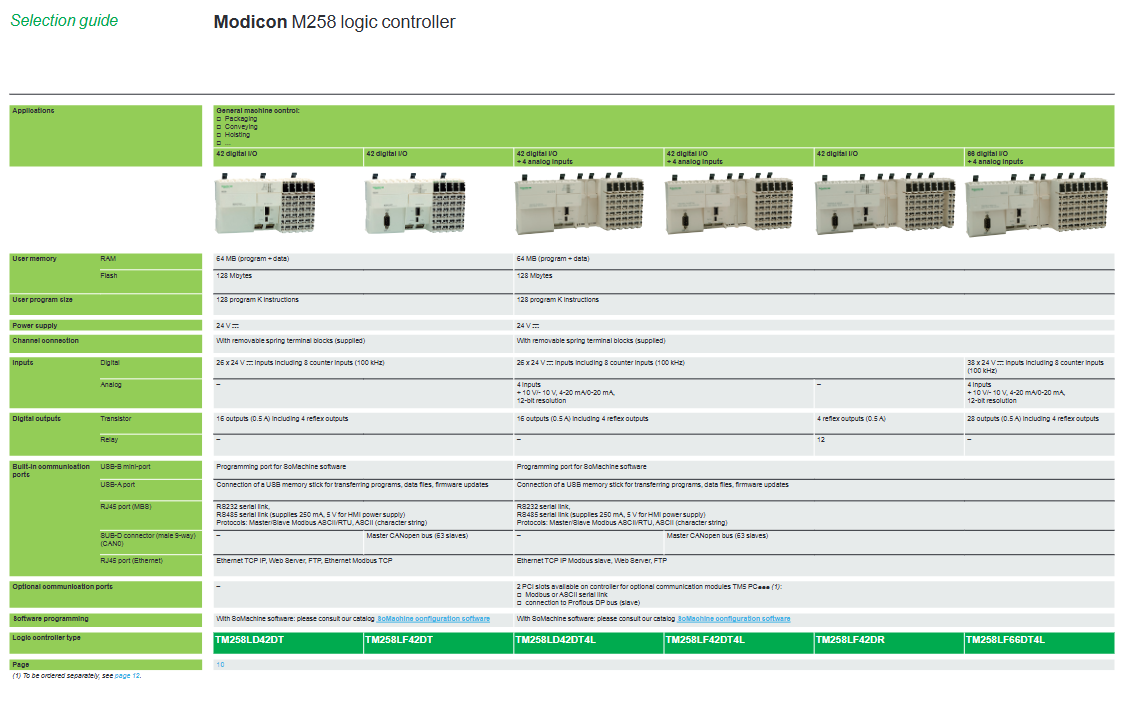

型号与 I/O 配置（6 款主力型号）
型号 总 I/O 输入 输出 模拟量 通讯 尺寸
TM258LD42DT 42 26DI 16 晶体管 - 以太网、串口、USB 177mm
TM258LF42DT 42 26DI 16 晶体管 - 以太网、CANopen、串口、USB 177mm
TM258LD42DT4L 42+4AI 26DI 16 晶体管 4AI 12 位 以太网、串口、USB、双 PCI 237.5mm
TM258LF42DT4L 42+4AI 26DI 16 晶体管 4AI 12 位 以太网、CANopen、串口、USB、双 PCI 237.5mm
TM258LF42DR 42 26DI 4 晶体管 + 12 继电器 - 以太网、CANopen、串口、USB、双 PCI 237.5mm
TM258LF66DT4L 66+4AI 38DI 28 晶体管 4AI 12 位 以太网、CANopen、串口、USB、双 PCI 237.5mm
通讯接口（标配 + 扩展）
标配接口
以太网 RJ45：10/100M，Modbus TCP、EtherNet/IP、Web、FTP
USB-A：U 盘程序 / 固件更新
Mini-USB：SoMachine 编程
RS232/RS485（RJ45）：Modbus ASCII/RTU
CANopen（LF 系列）：主站，125k~1Mbps，最多63 从站

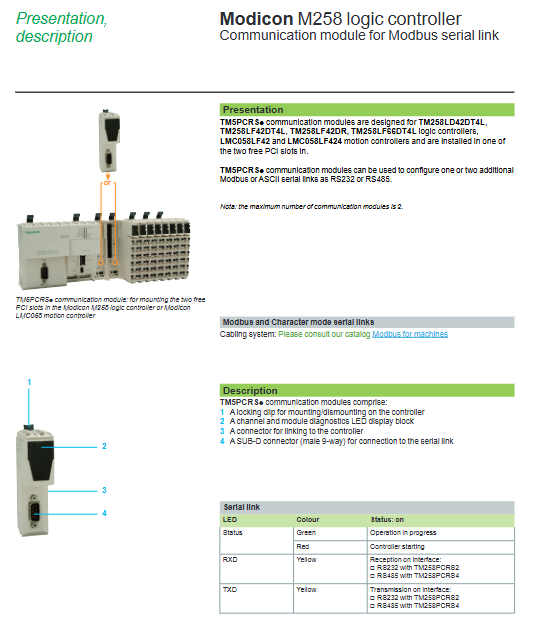

扩展模块（双 PCI 槽）
TM5PCRS2：RS232 串口
TM5PCRS4：RS485 串口
TM5PCDPS：Profibus DP 从站
核心功能
高速计数功能（HSC）
8 路 ×100kHz，支持单 / 两相计数
模拟量处理
4L 型号标配4 路 12 位 AI（±10V/4~20mA）
最大可扩展200 路模拟量 / 温度模块
运动控制
CANopen 控制伺服 / 步进，最多16 轴
支持PLCopen 功能块
通讯功能
支持远程监控、Web 服务器、FTP 文件管理
本地 / 远程 I/O
远程 I/O 最大距离：100m / 站，最多25 站，总长2500m
安装与接线
安装方式：DIN 导轨卡扣式安装
端子：可拆卸弹簧端子，免螺丝、免定期紧固
扩展总线：8 针扩展总线，快速拼接
维护：接线端子带测试点，方便检测
软件与编程
软件平台：SoMachine
支持语言：
IL、LD、FBD、SFC、ST（IEC 61131-3）
CFC 连续功能图
支持：PLCopen 运动控制库
认证与标准
认证：CE、CSA、C-Tick、CULus、GOST-R
标准：UL 508、IEC 61131-2、EN 61000-4-x
关键问题与答案
问题 1：M258 双核处理器的分工是什么？对设备运行有什么好处？
答案：
Core1：专门执行用户程序，保证实时性；
Core2：专门处理所有通讯任务；
好处：通讯不占用程序执行资源，确保高速计数、运动控制、逻辑控制稳定无延迟，设备响应更快更可靠。
问题 2：M258 的 LF 系列与 LD 系列的核心区别是什么？分别适合什么场景？
答案：
LF 系列：自带CANopen 主站，支持多轴伺服 / 步进控制，适合多轴定位、搬运、飞剪、贴标等运动控制设备。
LD 系列：无 CANopen，主打逻辑控制、模拟量、PID、温控，适合输送、温控、小型包装机等低成本自动化设备。
问题 3：M258 如何实现远程 I/O？最远可以扩展多远？最多带多少点？
答案：
通过TM5 总线+收发模块实现远程 I/O；
单段最远100m，最多25 个远程站，总长可达2500m；
系统最大支持2400 点 I/O，可远距离分布式安装，大幅减少现场布线成本。
