Eaton 9PX 系列 UPS 安装与用户说明
时间: 2026-05-20浏览次数：
Eaton 9PX 系列 UPS 安装与用户说明
Eaton 9PX 系列 UPS 安装与用户说明
产品定位与核心特性
产品系列：Eaton 9PX 系列在线式双转换 UPS
覆盖型号：1000i、1500i、2200i、3000i
核心优势：
双转换拓扑，输出纯净正弦波
ABM 专利电池管理，延长电池寿命
HE 高效模式，效率可达98%
支持机架 / 塔式互换（2U/3U）
标配图形 LCD，多语言（含简体中文）
支持HotSwap MBP不停机维护
硬件规格
功率与尺寸
型号 额定容量 尺寸 (mm) 重量 (kg) 安装
9PX1000IRT2U 1000VA/1000W 450×440×86.5 21.0 2U 机架
9PX1500IRT2U 1500VA/1500W 450×440×86.5 25.0 2U 机架
9PX2200IRT2U 2200VA/2200W 605×440×86.5 25.0 2U 机架
9PX3000IRT3U 3000VA/3000W 485×440×130 27.4 3U 机架
电气性能
输入电压：200/208/220/230/240V 自适应
输入频率：50/60Hz 自动侦测
输出稳压：在线模式 **±1%，电池模式±2%**
过载能力：
102%~130%：12s
130%~150%：2s
150%：300ms关机
效率：HE 模式 98%，在线模式89%~94%
接口与通信配置
标配接口
USB、RS232
干接点（DB9）
ROO（远程开机）、RPO（远程关机）
CANopen / 电池扩展接口
可选扩展卡
Network-MS：以太网、SNMP、HTTP
Modbus-MS：Modbus TCP/RTU
Relay-MS：增量继电器输出
安装规范
安装方式
机架式：2U/3U，配专用导轨
塔式：直立放置，背部留 **≥15cm** 散热

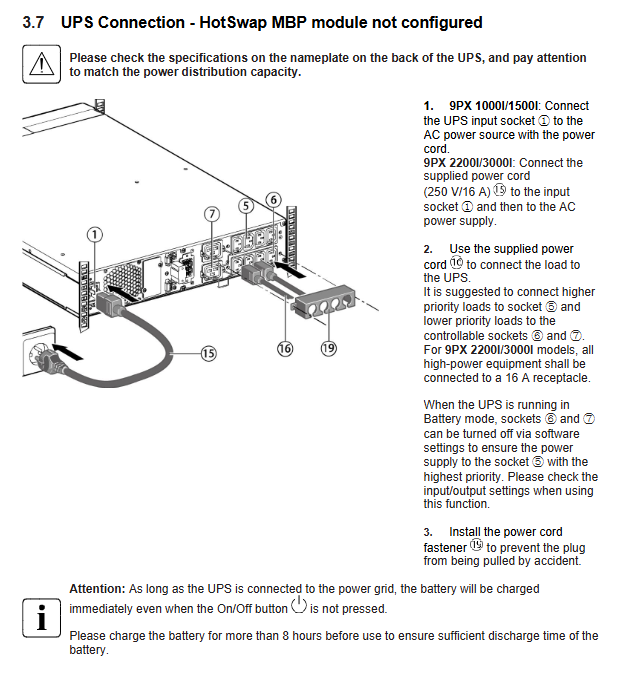

接线要求
输入：IEC-C14/C20，配10A/16A线缆
输出：分组插座（主输出 + 分区 1/2）
电池：内置电池 +最多 4 个 EBM 外接电池箱
维护旁路（MBP）
旋钮切换：正常 / 旁路
支持 UPS不停机维护 / 更换
操作与模式
运行模式
在线模式：正常稳压滤波
电池模式：断电逆变供电
旁路模式：过载 / 故障直通市电
高效 HE 模式：市电直供，10ms切电池
待机模式：等待开机指令

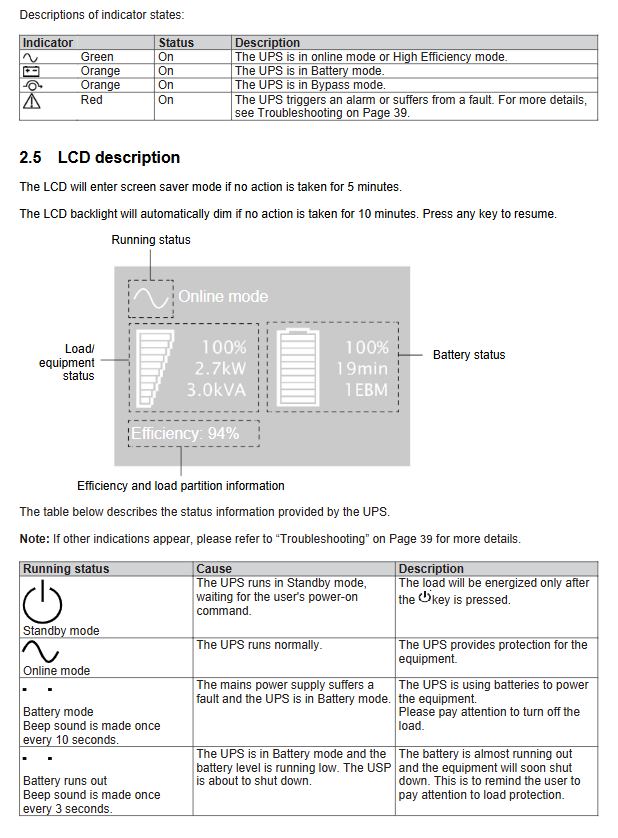

面板操作
5 键：ESC、↑、↓、Enter、开机 / 关机
LCD 显示：负载、功率、剩余时间、电池、效率
指示灯：市电（绿）、电池（橙）、旁路（橙）、故障（红）
电池与维护
电池系统
内置：48V/72V 密封铅酸
外接：9PX EBM 48V/72V
管理：ABM 自动检测、定期自检
寿命：3~5 年，建议4 年更换
日常维护
环境：0~40℃，无尘通风
存储：每6 个月充电24 小时
更换：支持热插拔更换，专业人员操作
故障诊断与排查
故障现象 可能原因 处理方法
电池模式鸣叫 市电中断 保存数据，准备关机
电池低压快闪 电量≤20% 立即关闭负载
旁路灯亮 过载 / 故障 减载，检查故障记录
过温报警 散热差 / 风扇故障 清洁风道，降温
无电池 接线松动 重插电池，自检
认证与环境
安全认证：IEC 62040、UL1778、CE、cULus
EMC：Class B
工作温度：0~40℃
噪音：<47dBA（1 米）
海拔：≤3000 米
关键问题
问题 1：9PX UPS 的 ABM 电池管理技术有什么作用？对用户有哪些实际好处？
答案：
ABM 是伊顿专利电池管理技术，核心作用是智能充电、定期自检、寿命预测。
实际好处：
减少过热与过充，延长电池寿命 30%~50%
自动周期性自检，提前预警劣化电池
LCD 显示更换倒计时，避免突发断电风险
问题 2：9PX 支持的远程控制功能 ROO 与 RPO 分别是什么？在机房场景如何应用？
答案：
ROO（Remote On/Off）：远程开关 UPS，支持干接点控制开关机。
RPO（Remote Power Off）：远程紧急关机，用于消防、高温、漏水等危险场景自动断负载。
机房应用：接入消防系统、环境监控，实现无人值守安全断电，保护设备与机房安全。
问题 3：HotSwap MBP 维护旁路模块的价值是什么？实现了什么关键能力？
答案：
HotSwap MBP 是热插拔维护旁路模块，核心价值：
实现负载不断电情况下维修 / 更换 UPS
旋钮一键切换 “正常 / 旁路”，操作简单安全
满足金融、服务器、医疗等不能停机的关键负载
