KEYENCE XG‑7000/8000 系列视觉系统新增功能手册
时间: 2026-05-20浏览次数：
KEYENCE XG‑7000/8000 系列视觉系统新增功能手册
KEYENCE XG‑7000/8000 系列视觉系统新增功能手册
基恩士 XG‑7000/8000 系列视觉系统Ver.4.2/5.1版本的新增功能手册，核心新增1D 条码读取单元、图像拼接单元（仅 XG‑8700/8700L）、PROFINET 通讯、EtherNet/IP/PROFINET 内存监控、FTP 图像输出、德语界面等功能，补充计算函数、变量清零 / 初始化、阴影校正（HSP），规范安全要求、EMC、CE 认证，提供完整参数表、结果输出清单、PROFINET 接线配置与故障排查，是系统升级与功能开发的核心依据。
安全与合规要求
电气安全
供电：必须使用24VDC，禁止混用其他电压
接线：插拔模块必须断电，通讯线远离高压线
环境限制
禁止用于：人体保护、防爆环境、医疗安全场景
防护：防潮、防尘、防振、防强光直射 CCD
EMC 与 CE
标准：EN61326‑1 Class A
线缆：控制器外接线缆 **≤30m**，关键位置需加磁环
核心新增功能（Ver.4.2/5.1）

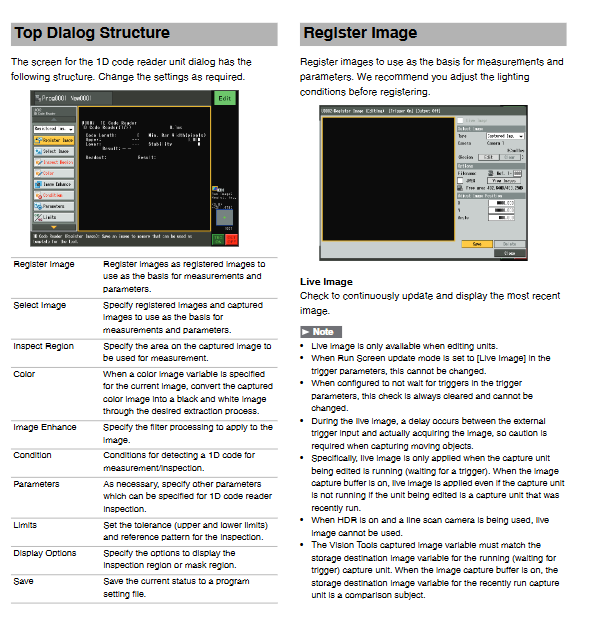

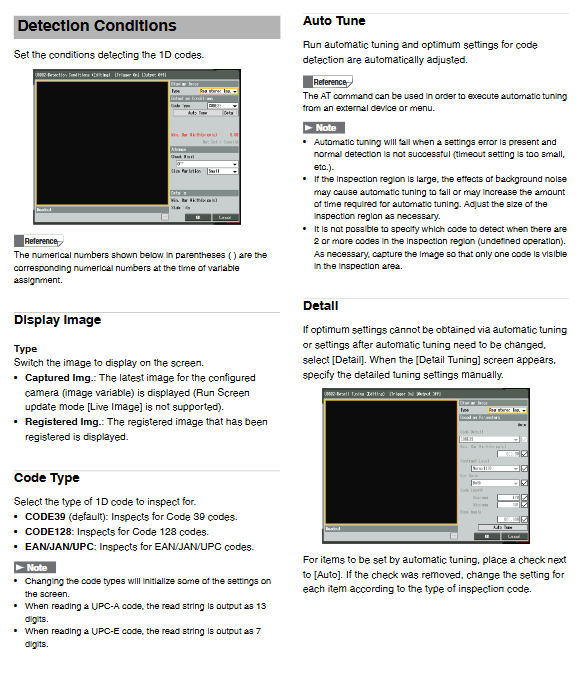

（1）1D 条码读取单元
支持码制：Code39、Code128、EAN/JAN/UPC
关键参数：
最小模块宽度：≥1.5 像素（彩色 / 插值关闭≥3.2 像素）
检测角度：0~360°
数据分段：最多8 段，单段最长128 字符
超时：0.01~60s（默认 3s）
输出结果：坐标 XY、角度、码长、稳定性、字符串、OK/NG
（2）图像拼接单元（仅 XG‑8700/8700L）
功能：2~4 张图像合并为一张大图
最大分辨率：4864×4864 像素
限制：仅支持黑白图像，需先建多相机变量
重叠处理：取最亮 (Max) / 最暗 (Min)
（3）通讯功能升级
PROFINET（Conformance Class A）
模式：周期性通信（≥4ms）、记录数据通信
最大数据：1408 字节
支持：PLC 控制、数据输出、I/O 映射、变量同步
监控功能：
EtherNet/IP 内存监控
PROFINET 内存监控（实时查看 I/O 数据）
（4）输出与计算增强
图像输出：支持FTP 服务器作为目标
数据输出：数组结果按检测数量自动截断，避免无效数据
新增计算函数：
CalibInfo：读取标定信息
AngleTrans：角度转换
UVWTrans：XYθ→UVW 对位平台转换
ClearVariable…：变量清零
ResetVariable…：变量初始化
（5）界面与校正
语言：新增德语支持
阴影校正：新增HSP 高速模式
PROFINET 通信规格（核心）
项目 规格
通信类型 周期性通信、记录数据通信
周期性最大数据 1408 字节
最小更新周期 ≥4ms
记录数据单位 1024 字节 / 条
支持 PLC 西门子 S7‑1200/300、欧姆龙 CJ2、菲尼克斯
处理优先级 图像优先 / 通信优先
数据格式 定点 (×1000) / 浮点
参数与结果输出
1D 条码读取单元关键参数
表格
参数 范围 默认
最小条码宽度 ≥1.5/3.2 像素 0.00
对比度等级 -2~2 0
条码长度 1~128 128
解码超时 0.01~60s 3s
数据分段 0~8 段 0
图像拼接单元参数
表格
项目 规格
源图像数量 2~4 张
结果尺寸 512~4864 像素
插值 ON/OFF
重叠模式 Max/Min
故障排查（常见问题）
PROFINET 无法连接
检查：IP、设备名、网线、PLC 配置
处理：重启控制器、切换通信优先
条码无法读取
检查：分辨率≥1.5 像素、对比度、空白区、对焦
图像拼接失败
检查：图像变量类型、尺寸、黑白格式
关键问题与答案
问题 1：XG 系列新增的 1D 条码读取单元，最低稳定识别的像素要求是多少？不同条件有何区别？
答案：
位置调整关闭：≥1.5 像素
位置调整开启 + 插值开启：≥1.5 像素
位置调整开启 + 插值关闭：≥3.2 像素
彩色图像 + 位置调整：≥3.2 像素
低于该值会直接无法识别。
问题 2：PROFINET 通信在 XG 系统中的核心限制与配置要点是什么？
答案：
核心限制：
周期更新时间必须≥4ms
最大数据1408 字节
不可与 EtherNet/IP/CC‑Link/PLC‑Link 同时启用
配置要点：
设备名与 PLC 一致
优先设为通信优先保证实时性
输出数据地址避免与命令区重叠
问题 3：图像拼接功能的适用机型、限制条件与设置步骤是什么？
答案：
适用机型：仅 XG‑8700 / XG‑8700L
限制：仅支持黑白图像，需新建多相机图像变量
设置步骤：
添加多相机类型变量
设定源图像 1~4 与参考点
设定目标位置与旋转
选择插值与重叠模式
执行拼接并保存
