Mitsubishi A171SCPU 运动控制器
时间: 2026-05-20浏览次数：
Mitsubishi A171SCPU 运动控制器
Mitsubishi A171SCPU 运动控制器
产品核心定位
A171SCPU是三菱集成顺序控制与伺服控制的运动控制器，单模块最多控制4 轴，兼容 MELSECNET 联网，适用于自动化产线定位控制。
核心性能参数
参数项 关键数值
控制轴数 最大4 轴
I/O 总点数 256 点
内存容量 32KB
工作温度 0~55℃
环境湿度 ≤80%RH(无凝露)
海拔 ≤1000m
供电电压 100/200VAC，50/60Hz
Motion Net 线缆总长 ≤30m
扩展线缆总长 ≤3m
安全操作规范
防触电
通电 / 运行时严禁打开外壳与端子盖
断电后等待 **≥10 分钟 ** 并验电方可操作
必须Class3 独立接地，禁止共地
防火
设备安装于不燃材质
故障时立即切断伺服电源
再生电阻需配置过热保护
防伤害
伺服散热片、电阻高温，断电后短时仍烫手
触碰电机轴前必须断电
试运行 / 示教时禁止靠近设备

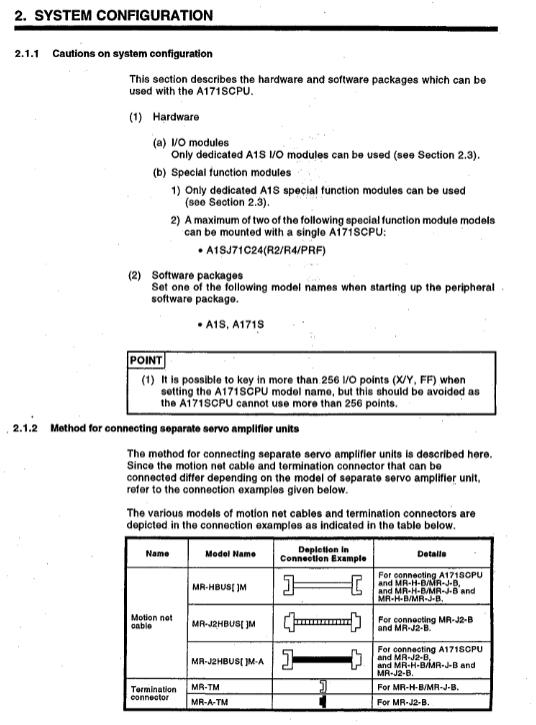

系统配置方案
基础配置
主机架：A172B、A178B (S1)
扩展机架：A1S65B (5 槽)、A1S68B (8 槽)
支持模块：A1S 系列 I/O、特殊功能模块
伺服匹配
驱动器：MR‑H‑B/MR‑J‑B/MR‑J2‑B
末端处理：接终端电阻 (MR‑TM/MR‑A‑TM)；绝对值系统接电池单元 (MR‑JBAT)
外设连接
编程：IBM PC (PC‑DOS V5.0 及以上)
操控：手动脉冲器 (MR‑HDP01)、同步编码器
通讯：RS‑232C、RS‑422 转换
安装与接线要求
安装
模块上方预留 **≥30mm** 通风间距
左右与周边设备间距 **≥50mm**
面板内侧间距 **≥100mm**
支持 TH35 系列 DIN 导轨安装
接线
电源线、信号线分离布线，间距≥100mm
编码器线用屏蔽双绞线，屏蔽层单端接地
端子螺丝扭矩：59~88N·cm
禁止并联多个电源模块 24VDC 输出
调试与运行
OS 安装
打开 Install 开关 (SW1‑1 ON)
写入 OS 后关闭开关，重启生效
试运行流程
检查接线→设定轴号→参数配置→程序写入→JOG 测试→回原点→自动运行校验
关键设定
I/O 控制：刷新 / 直接模式 (SW302‑1 切换)
内存保护：SW302‑2 开启 / 关闭
电压选择：100V 短路跳线，200V 开路
维护与保养
日常检查

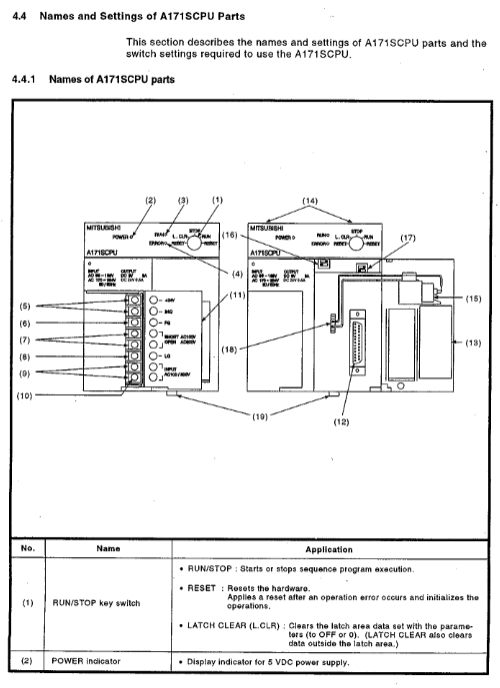

POWER/RUN/ERROR 指示灯状态
模块固定、端子螺丝紧固
定期检查 (6~12 个月)
环境温湿度、粉尘 / 腐蚀性气体
电池电压、连接器连接状态
电池更换
内置电池：型号A6BAT，寿命约1 年
更换时限：断电后5 分钟内完成
绝对值电池：MR‑JBAT，寿命5 年
故障诊断与处理
指示灯故障
POWER 不亮：供电、模块安装、过流 / 过压保护
RUN 不亮：程序错误、远程停止、噪声干扰
ERROR 亮：硬件故障、参数错误、WDT 超时
常见错误码
11：参数错误
23：WDT 错误 (扫描时间过长)
31：I/O 模块故障
40：控制总线错误
I/O 故障处理
输入不 OFF：漏电流，并联1kΩ/0.5W电阻
输出不动作：电源、负载、接线、模块损坏
附录关键信息
伺服匹配：明确 MR‑H‑B/J‑B/J2‑B 与各系列电机对应关系
线缆规格：Motion Net、编码器线型号、长度、接线定义
制动特性：动态制动、电磁制动的停止距离计算公式
外形尺寸：CPU、模块、机架、电池单元的安装尺寸
关键问题与答案
问题 1：A171SCPU 的系统核心限制参数有哪些，为何必须遵守？
答案：核心限制包括最大 4 轴控制、I/O 总点数 256 点、Motion Net 线缆总长≤30m、工作温度 0~55℃、独立 Class3 接地。遵守原因：超出轴数 / I/O 点数会导致控制失效；线缆过长会引发信号衰减与干扰；超温会加速元件老化；接地不规范会引发触电与电磁干扰，直接影响系统安全与定位精度。
问题 2：A171SCPU 的安全接地与布线有哪些强制要求，违规后果是什么？
答案：强制要求：①采用Class3 独立接地，禁止与其他设备共地；②电源线、动力线与信号线分离布线，间距≥100mm；③编码器与通讯线使用屏蔽双绞线，屏蔽层单端接地；④端子螺丝紧固扭矩59~88N·cm。违规后果：接地不良导致触电风险、信号干扰引发定位误差；布线混杂导致噪声干扰、设备误动作；螺丝松动导致接触不良、发热烧毁。
问题 3：A171SCPU 电池更换的关键步骤与注意事项是什么，超时会有什么影响？
答案：关键步骤：①关闭控制器电源；②5 分钟内拔出旧电池 (A6BAT)；③插入新电池并连接引线；④重启校验程序与参数。注意事项：①电池寿命约1 年，出现 BATTERY ERROR 立即更换；②禁止短路、拆解、加热电池；③绝对值系统需更换 MR‑JBAT 电池。超时影响：断电超5 分钟会丢失程序、参数、绝对值位置数据，导致系统无法正常启动与定位。
