Nidec Unidrive M700/M701/M702 变频器
时间: 2026-05-20浏览次数：
Nidec Unidrive M700/M701/M702 变频器
Nidec Unidrive M700/M701/M702 变频器
基础合规与文档定位
制造商与资质
出品方：Nidec Control Techniques Limited（英国）
合规体系：ISO 14001、RoHS、REACH、WEEE、冲突矿产管理
权威认证：CE、UL/cUL、RCM、EAC，英文原版为法定原始文档
产品定位
系列：Unidrive M700/M701/M702通用高性能交流变频器
驱动对象：异步感应电机、永磁同步电机、直线电机
核心差异：
M700：以太网 + 单通道 STO
M701：RS485 (Modbus RTU) + 单通道 STO
M702：以太网 + 双通道 STO
安全规范（强制要求）
核心安全功能：Safe Torque Off（STO）
等级：SIL 3、Cat 4、PL e，符合 EN 61800-5-2、EN ISO 13849-1
作用：切断电机转矩输出，实现类别 0 停止
通道：M700/M701 单通道；M702 双通道
响应时间：典型 8ms，最大 20ms
电气安全
断电后需等待 **≥10 分钟 ** 释放电容电荷
控制回路为基础绝缘，外接 SELV 设备必须增加隔离
接地：3 类独立接地，屏蔽层单端接地
机械安全
除 STO 外，所有功能不可用于人身安全防护
危险环境禁装，维护需权限管控
产品核心规格
运行模式
开环矢量 / V/F
RFC-A（异步磁通控制，有 / 无传感器）
RFC-S（同步磁通控制，有 / 无传感器）
Regen（再生整流模式）
关键额定参数
| 项目 | 关键值 |
| 电压等级 | 200V、400V、575V、690V |
| 开关频率 | 2~16kHz（自动降频保安全） |
| 电流额定 | 重载 / 轻载双额定 |
| 热保护 | I2t 低速热保（15%/50% 基速切换） |
| 反馈支持 | AB、UVW、SinCos、EnDat、Hiperface、SSI、BiSS、Resolver |
| 扩展 | 最多3 个可选模块，支持总线、I/O、编码器 |
安装与接线

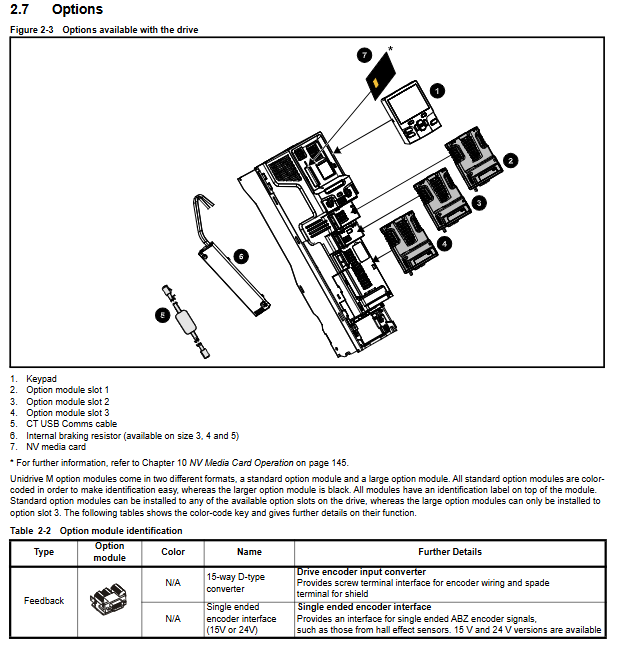

机械安装
模块安装顺序：插槽 3→2→1
大型模块仅可装插槽 3
键盘支持热插拔（非键盘模式下）
RTC 键盘电池：CR2032，低电量提示更换

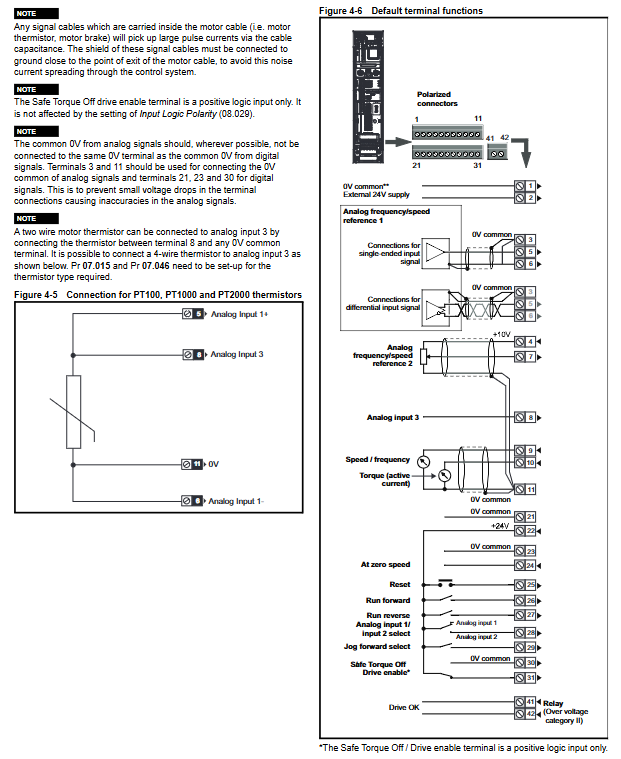

电气安装
24V 供电：19.2~28V，最大40~60W
模拟 I/O：±10V/4~20mA，12 位分辨率
数字 I/O：24V 逻辑，IEC 61131-2 Type 1
STO 接线：双路 24V，低态≤5V 确保安全
通讯：
M700/M702：双 RJ45 以太网，支持CAT5e
M701：双 RJ45 RS485，仅Modbus RTU
操作与菜单系统
人机界面
键盘：两行 LCD，方向键 + 确认 + 退出 + 启停
状态显示：Inhibit/Ready/Run/Trip
快捷访问：长按 Enter 直接跳转参数
菜单架构
Menu 0：基础常用参数（加减速、限幅、参考源）
Menu 1~21：高级功能（速度、转矩、I/O、PLC）
Menu 24+：以太网配置（M700/M702）
安全锁：密码锁定读写权限，5 级访问控制
关键操作
保存参数：Pr mm.000=1001
恢复默认：1233(50Hz)/1244(60Hz)
改控制模式：1253/1254 + 复位
电机调试与运行
快速启动流程
输入电机铭牌参数（电压、电流、频率、转速、极数）
设置最大速度 / 频率、加减速时间
配置反馈（闭环）
执行自整定
使能 STO，给出运行指令
自整定模式
静止整定：带载可用，测电阻 / 电感
旋转整定：空载推荐，测功率因数 / 饱和特性
整定代码：1 = 静止，2 = 旋转
控制方式
开环：V/F、开环矢量，低频转矩提升
RFC-A：异步闭环 / 无传感器，零速满转矩
RFC-S：永磁电机闭环 / 无传感器，高精度定位
高级功能
通讯总线
以太网：Modbus TCP、EtherNet/IP、Profinet IO、RTMoE
RS485：Modbus RTU，波特率300~115200
IP 配置：DHCP 自动 / 静态，双端口交换机
NV 存储卡
功能：参数备份、拷贝、程序下载
操作：保存到文件 1~3、加载、比较、格式化
板载 PLC
标准：IEC 61131-3
工具：Machine Control Studio
功能：逻辑控制、定时器、计数器、scope
诊断与故障处理
状态指示
Ready：就绪可运行
Inhibit：STO 未使能 / 禁止
Trip：故障停机，显示故障码
典型故障
过流、过压、过载、过热
通讯丢失、反馈异常、I/O 故障
电机热保、制动电阻过热
排查工具
故障历史记录
实时监控：电流、转矩、转速、母线电压
非默认参数筛选、目标参数筛选
认证与应用许可
STO 认证
TÜV 认证，适用机械安全最高等级
电梯认证：符合EN 81-20，可用于电梯驱动
UL 认证
文件号：FSPC.E171230
适用：工业驱动、风机、水泵、物料输送
关键问题与答案
问题 1：M700/M701/M702 三者的核心硬件与功能差异是什么？
答案：三者核心差异集中在通讯接口与安全通道：
M700：以太网通讯 + 单通道 STO，支持 EtherNet/IP、Profinet 等
M701：RS485(Modbus RTU) + 单通道 STO，用于传统串口升级替换
M702：以太网通讯 + 双通道 STO，满足最高等级安全回路要求
三者控制算法、电机兼容性、参数结构完全一致。
问题 2：STO 安全转矩关闭功能的使用限制与正确接线原则是什么？
答案：
使用限制：仅用于切断转矩，不隔离高压；维护必须断电上锁；除 STO 外任何功能不可做人身安全防护。
接线原则：
M702 必须使用双通道独立接线，避免单点故障失效
低电平必须 **≤5V、≤0.5mA** 以满足 SIL3/PL e
专用接地，屏蔽线缆，与动力线分离≥100mm
响应时间最大20ms，不可用于急停之外的实时安全控制
问题 3：变频器快速启动并稳定运行的最少必需参数与步骤是什么？
答案：
必需参数（5 个）
Pr 00.044 电机额定电压
Pr 00.046 电机额定电流
Pr 00.047 电机额定频率
Pr 00.045 电机额定转速
Pr 00.002 最大速度 / 频率限制
最简步骤
正确完成动力与 STO 接线
写入以上 5 个参数
执行旋转自整定（Pr 00.040=2）
设置加减速时间（Pr 00.003/004）
保存参数（1001）并复位
使能 STO → 给出运行指令
