Kepco BOP 双极性功率电源操作说明
时间: 2026-05-19浏览次数：
Kepco BOP 双极性功率电源操作说明
Kepco BOP 双极性功率电源操作说明
产品定位与系列型号
Kepco BOP 是全耗散型线性双极性功率电源，覆盖100W/200W/400W三档功率，用于高精度测试与功率驱动。
型号与功率对应表
功率 典型型号 输出范围
100W BOP 50-2 ±50V / ±2A
200W BOP 100-2 ±100V / ±2A
400W BOP 20-20 ±20V / ±20A
核心工作原理
双模式控制：电压模式恒压、电流模式恒流，二选一工作。
双极性输出：可输出 **± 电压 /± 电流 **，支持SOURCE（拉）/SINK（灌） 双向电流。

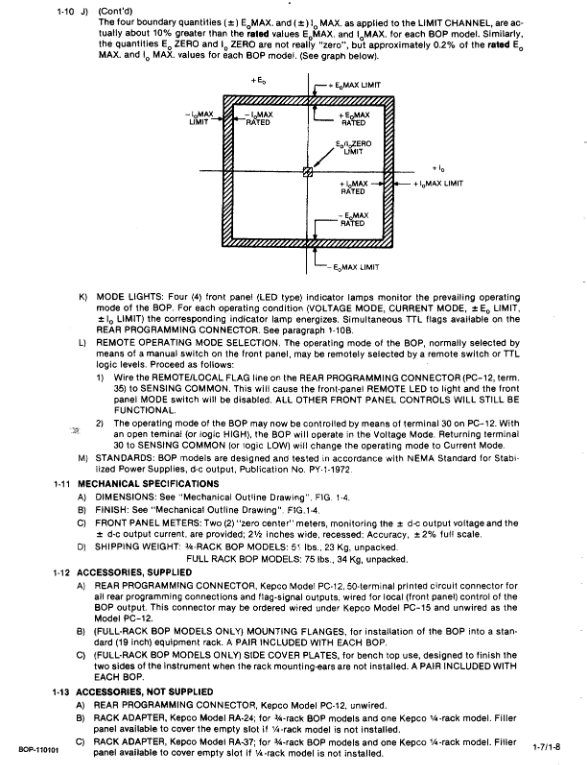

自动切换：达到限幅值自动从控制模式切换为限幅模式。
两路预放：电压 / 电流通道独立前置放大，支持外部信号直接驱动。
电气规格
输入
电压：115V/230V AC 可切换，50~65Hz
保护：前面板断路器，全电压有效
环境
工作温度：0~+55℃
存储温度：-40~+85℃
冷却：内置风扇向后排风
输出性能
电压 / 电流：±100% 满量程连续可调
纹波噪声：<30mV rms，<0.1%
8 小时温漂：0.01%
带宽：DC~ 数百 kHz（型号不同）
压摆率：最高0.5A/μs、10V/μs
操作模式
1. 本地操作（前面板）
模式开关：选择电压 / 电流
调节旋钮：设置输出值
限幅旋钮：独立设置 **± 电压、± 电流 ** 限幅
表头：零位中心表，精度 **±2% F.S.**
2. 远程操作
信号：±10V 控制满量程输出
接口：后部PC-12 50 针编程连接器
支持：电位器、电阻箱、信号源直接控制
远程误差检测：补偿线路压降，精度更高

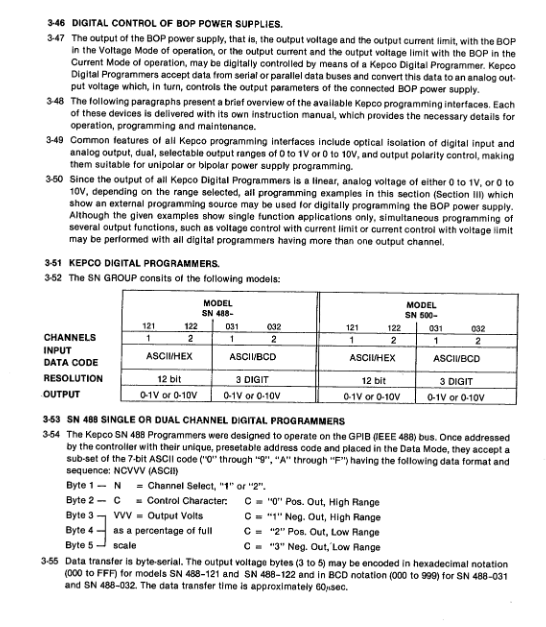

3. 数字控制（推荐）
模块：BIT 4886 16 位插卡
总线：GPIB(IEEE488.2)、RS232
协议：SCPI、CIIL
通讯参数：9600 波特，8N1
系统扩展
串联：主从模式，电压叠加，最高隔离500V
并联：主从模式，电流均分
联动保护：一台故障，全部关机
负载与稳定性
阻性负载：最佳性能，无振荡
感性负载：>0.5mH 需加0.1~1μF 并联电容抑制振荡
容性负载：允许 **<0.2F**
断电保护：建议配UPS，关机前先将输出归零
安装与接线
接地：Class I 设备，必须可靠接地
输出：前后端子二选一，不可同时使用
传感：传感端子必须与输出同侧
禁止：输出端严禁直接接地，避免损坏
校准与维护
内部校准：±10V 基准、电流表零点、光耦线性度
校准工具：数字万用表、示波器
维护：定期清灰，保持风道通畅
安全与认证
标准：EN61010-1:2001、LVD 低电压指令
防护：过流、过压、超温、断电 全方位保护
标识：输出端带高压危险警示
关键问题
问题 1：BOP 电源的电压模式与电流模式核心区别是什么？分别适合什么负载？
答案：
电压模式：输出恒定电压，电流由负载决定，达到限流值自动限幅；适合电阻、仪表、放大器等需稳定电压的负载。
电流模式：输出恒定电流，电压由负载决定，达到压限值自动限幅；适合线圈、电机、电感等需稳定电流的负载。
问题 2：驱动大感性负载时 BOP 容易振荡，手册给出哪两种可靠解决方法？
答案：
在负载两端并联 0.1~1.0μF 电容。
在负载两端并联RC 串联网络（R=100~500Ω，C=0.1~0.5μF）。
大功率型号可返厂升级为ML 版根治宽范围感性负载振荡。
问题 3：BOP 如何实现多台扩容？串联与并联分别需要注意什么？
答案：
串联：全部设为电压模式，主单元控制，从单元跟随，输出电压叠加，总电压不超过 500V 隔离耐压。
并联：全部设为电流模式，主单元控制，从单元跟随，输出电流均分，线缆需足够粗。
共同要求：必须使用主从联动保护，一台故障全部关机。
