HMS Anybus X-gateway工业协议网关
时间: 2026-05-19浏览次数：
HMS Anybus X-gateway工业协议网关
HMS Anybus X-gateway工业协议网关

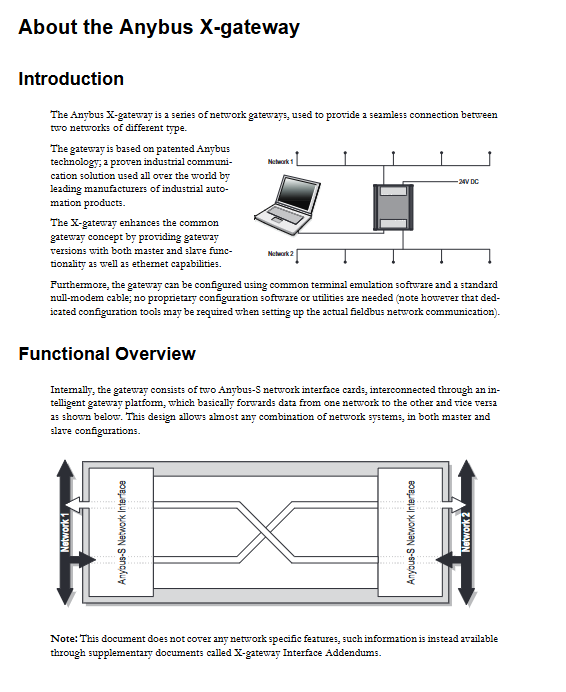

产品概述
Anybus X-gateway 是 HMS 基于Anybus 专利技术的工业网关：
内部由两块 Anybus‑S 网络接口卡 + 智能核心板组成
支持任意两种工业网络组合，提供主站 / 从站 / 以太网版本
数据双向转发，无内置同步机制，仅保障数据一致性
硬件结构与安装
1. 外观与接口
正面：双路网络状态 LED（绿 = 运行、红 = 故障、闪烁 = 板卡故障）
顶部：2P 电源端子（24V DC）
底部：DB9 RS232 配置接口
网络接口：上下布局，型号不同位置不同
2. 安装规范
方式：标准 DIN 导轨卡扣安装
接地：DIN 导轨必须接保护地 (PE)，保证 EMC 性能
供电：24V DC±10%，极性保护，错接可能损坏设备
基础运行机制
1. 数据交换
每个网络接口拥有收发双缓冲区
最大传输容量：512 字节 / 方向
数据类型：
I/O Data：周期性实时数据
Parameter Data：非周期参数数据
转发机制：异步转发，不做时钟同步
2. 状态与诊断
状态字（默认关闭）：16 位，包含：
网关周期计数器（4 位）：每次成功转发 + 1
通用错误计数器（4 位）：转发超 100ms 则 + 1
初始化位：对方网络是否初始化完成
运行位：对方网络是否在线
主站模式位（仅主站型号）
Live List（仅主站型号）：
最多监控64 个从站状态
每 Bit 对应 1 台从站：1 = 在线，0 = 离线
3. 网络控制
控制字（默认关闭）：
复位位：写 1 重启网关并重新初始化双网
主站模式位：设置主站运行模式
启用后必须配置模式才能启动数据交换
4. 数据映射
从站 - 从站：状态字 + I/O + 参数数据
主站 - 从站：增加 Live List 从站状态映射
5. 异常处理
网络掉线时支持两种策略（可配置）：
Freeze：保持掉线前数据
Clear：数据清零

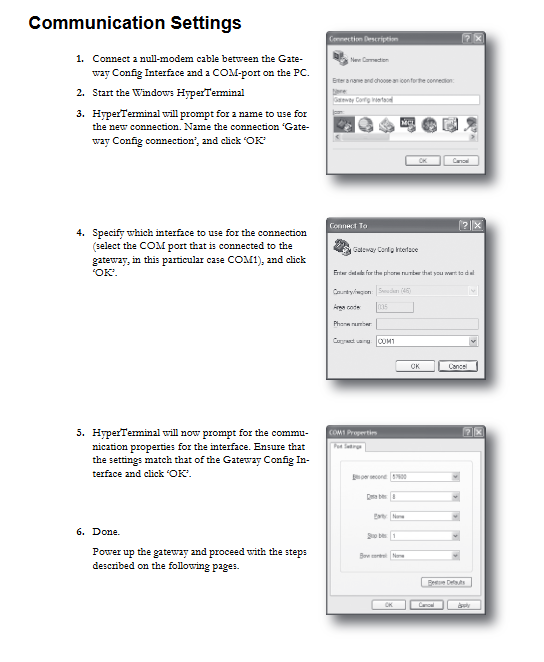

配置接口（RS232）
1. 通信参数
波特率：57600
数据位：8
校验：无
停止位：1
流控：无
2. 配置入口
连接：直通 Null Modem 线
软件：超级终端 / 任意串口工具
进入：上电启动后按ESC进入主菜单
3. 主菜单功能
菜单 功能
1 查看网关系统信息（版本、序列号）
2 查看双网络接口信息
3 查看网关系统配置
4 查看网络 I/O 配置
5 实时运行状态
6 修改配置（I/O 长度、掉线策略、控制字）
7 Ymodem 上传 / 下载配置文件 (config.cfg)
8 重启网关
9 主站模式切换（仅主站）
A 管理员模式（厂家专用）
4. 关键配置项
I/O 数据长度：输入 / 输出字节数
离线选项：Freeze/Clear
控制 / 状态字：启用 / 禁用
Live List：启用 / 禁用（主站）
掉线重启：使能 / 禁止
接口与接线
1. 电源接口
Pin 信号
- GND
+ 24V DC
2. RS232 配置口（DB9）
Pin 信号
2 RxD 接收
3 TxD 发送
5 GND 信号地
外壳 屏蔽接地
3. 直通线接线
2-3、3-2、5-5 交叉连接
技术规格
项目 参数
供电 24V DC±10%，max 300mA
工作温度 0 ~ +65℃
存储温度 -40 ~ +85℃
湿度 5~95% 无冷凝
EMC Class A，EN61000-6-4 / -6-2
静电防护 ESD 敏感器件
数据最大容量 512 字节 / 方向
配置接口 RS232 57600 8N1
关键问题
问题 1：Anybus X-gateway 的核心工作机制是什么？数据交换最大容量与限制是什么？
答案：
核心是双网络接口异步透明数据转发，网关仅搬运数据，不做时钟同步。
单向最大数据长度：512 字节
实际容量受限于具体工业网络协议
数据分为周期 I/O（实时）与非周期参数（低速）
问题 2：如何进入 X-gateway 配置菜单？配置串口的固定参数是什么？
答案：
使用Null Modem 直通线连接电脑 DB9 与网关配置口
串口软件设置：57600 波特率、8 数据位、无校验、1 停止位、无流控
网关上电，启动完成后按ESC 键进入主菜单
问题 3：状态字、控制字、Live List 分别有什么作用？分别在什么场景启用？
答案：
状态字：提供网关运行、错误、对方网络在线状态，用于远程诊断
控制字：支持远程复位、切换主站模式、启动数据交换，用于远程控制
Live List：仅主站型号使用，反馈最多 64 台从站在线状态，用于主站拓扑监控
三者默认均关闭，需在配置菜单中手动启用。
