Nidec Control Techniques Unidrive SP交流变频调速器
时间: 2026-05-19浏览次数：
Nidec Control Techniques Unidrive SP交流变频调速器
Nidec Control Techniques Unidrive SP交流变频调速器
Nidec Control Techniques Unidrive SP交流变频调速器的高级用户手册（第 11 版），面向感应电机与伺服电机，核心覆盖参数结构、键盘操作、高级参数、宏指令、串口通信、电子铭牌、性能指标、转子磁通控制（RFC） 八大模块，支持开环 / 闭环矢量 / 伺服 / 再生四种运行模式，提供22 个菜单参数、SM 系列扩展模块、Modbus/ANSI 通信、多级安全权限与完善保护诊断，满足 EU 机械指令、RoHS、REACH、WEEE 等合规要求。
参数结构体系
Unidrive SP 采用分级菜单架构，权限严格隔离：
Menu 0：基础常用参数（最多 59 项），出厂开放读写
高级菜单（1~22）：专业功能，需L2 权限解锁
扩展模块菜单（15~17）：SM 系列扩展卡专属参数
第二电机参数（Menu 21）：双电机切换配置
权限等级：
等级 访问范围 读写权限
L1 仅 Menu 0 可读写
L2 全部菜单 可读写
Loc 全部菜单 只读（安全锁激活）
键盘与操作
提供两种操作键盘：
SM-Keypad：LED 数码管，基础操作
SM-Keypad Plus：LCD 液晶，支持 5 国语言、帮助文本、屏幕保护、硬件密钥

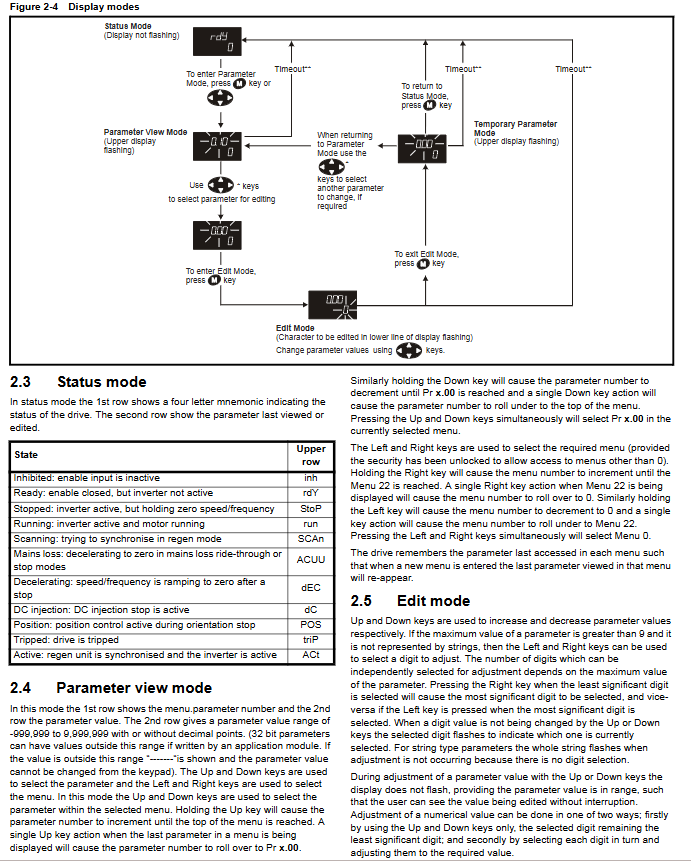

核心操作模式：
状态模式：显示 rdy/run/stop/trip 等状态
参数查看模式：浏览菜单与参数值
编辑模式：修改参数数值
键盘控制模式：直接起停、调速
关键操作：
复位：红色 STOP 键 / 数字指令 / 通信触发
参数保存：Pr x.00=1000 复位保存
恢复默认：Pr x.00=1233（标准）/1244（美标）
核心参数（x.00）
所有菜单均包含x.00 指令参数，是调试核心：
指令值 功能
1000 保存参数到 EEPROM
1233 加载标准默认参数
1244 加载美标默认参数
2001~9999 SMARTCARD 数据读写、擦除、对比
12000 仅显示非默认参数
12001 仅显示目标参数
高级参数功能（Menu1~22）
按功能模块化划分：
Menu1：速度 / 频率参考、限幅、滤波、预设速度
Menu2：加减速斜坡、S 曲线、直流母线稳压减速
Menu3：速度反馈、编码器、速度环 PID、超速保护
Menu4：转矩控制、电流环、限流
Menu5：电机控制、V/F、磁通、自动调谐
Menu6：时序器、计时器、运行逻辑
Menu7：模拟 I/O、标定、滤波
Menu8：数字 I/O、逻辑、端子配置
Menu9：内置 PLC、电动电位器
Menu10：状态、故障、跳闸记录
Menu11：系统设置、版本、通信、安全

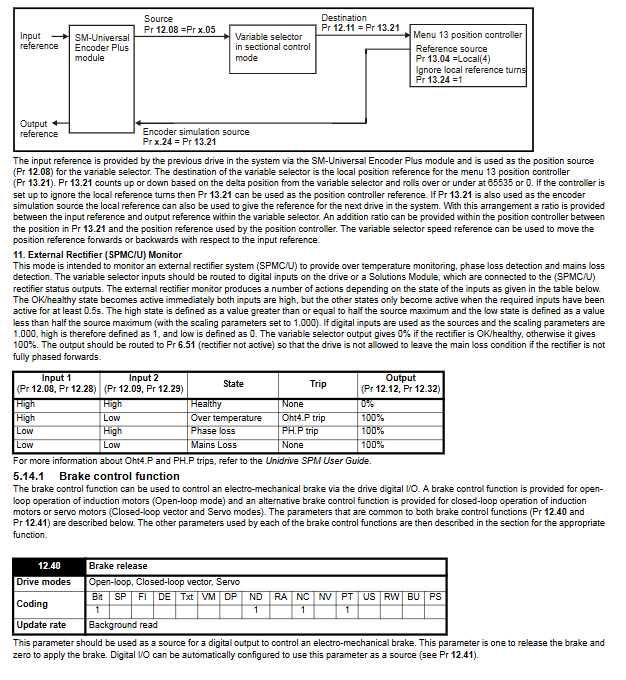

Menu12：阈值、变量选择、抱闸控制
Menu13：位置控制、定位
Menu14：用户 PID 调节器
15~17. 扩展模块：编码器、I/O、运动卡
18~20. 用户应用菜单
第二电机参数
Menu0 扩展配置
运行模式
支持四种高性能控制模式：
开环（Open-loop）：V/F 控制，无传感器
闭环矢量（Closed-loop vector）：带编码器高精度矢量
伺服（Servo）：永磁同步电机伺服控制
再生（Regen）：PWM 整流、能量回馈
宏指令（快速调试）
内置8 种应用宏，一键配置：
简易模式
电动电位器
预设速度
转矩控制
PID 控制
轴限位控制
抱闸控制
数字锁定
通信协议
ANSI 协议：基础串口通信
Modbus RTU：工业标准，支持 0~247 地址、波特率 300~115200bps
支持寄存器读写、CRC 校验、异常码反馈
电子铭牌
支持Hiperface/EnDat 编码器存储电机参数，可双向读写，实现电机即插即用。
性能指标
数字参考：分辨率 0.1Hz/0.1rpm，精密模式 0.001
模拟参考：12~16bit 高精度
速度环带宽：最高可达数百 Hz
更新速率：常规 4ms，高速模式250μs
电流环：快速响应，支持磁通弱磁控制
转子磁通控制（RFC）
无传感器矢量算法，无需编码器即可实现高精度速度与转矩控制，适配高动态负载。
保护与报警
关键保护：过流、过压、欠压、过载、过热、超速、I/O 故障、编码器错误
报警显示：br.rS、OVLd、hot、Auto tunE、PLC 等
支持自动复位、故障记录、跳闸锁定
关键问题与答案
问题 1：Unidrive SP 的参数 x.00 最常用的 3 条指令是什么？分别实现什么功能？
答案：
1000：将修改后的参数保存到变频器 EEPROM，掉电不丢失；
1233：恢复工厂标准默认参数，用于初始化或故障复位；
12000：仅显示被修改过的非默认参数，快速定位调试改动项。
问题 2：Unidrive SP 的键盘权限 L1 与 L2 有什么区别？如何切换？
答案：
L1（默认）：仅能访问Menu 0基础参数，无法查看高级功能；
L2：可访问全部 22 个菜单，用于专业调试与编程。
切换方法：在Pr 0.49中设置：0=L1，1=L2；开启安全锁后需输入密码解锁。
问题 3：Unidrive SP 支持哪四种运行模式？分别适用于什么场合？
答案：
开环（Open-loop）：无编码器，简单风机、水泵、传送带；
闭环矢量（Closed-loop vector）：带编码器，高精度调速、张力控制；
伺服（Servo）：永磁同步电机，定位、同步、机床、机器人；
再生（Regen）：能量回馈，起重、下行负载、大功率节能场合。
