GE SPEEDTRONIC™ Mark VI 燃气 / 蒸汽轮机控制系统
时间: 2026-05-19浏览次数：
GE SPEEDTRONIC™ Mark VI 燃气 / 蒸汽轮机控制系统
GE SPEEDTRONIC™ Mark VI 燃气 / 蒸汽轮机控制系统

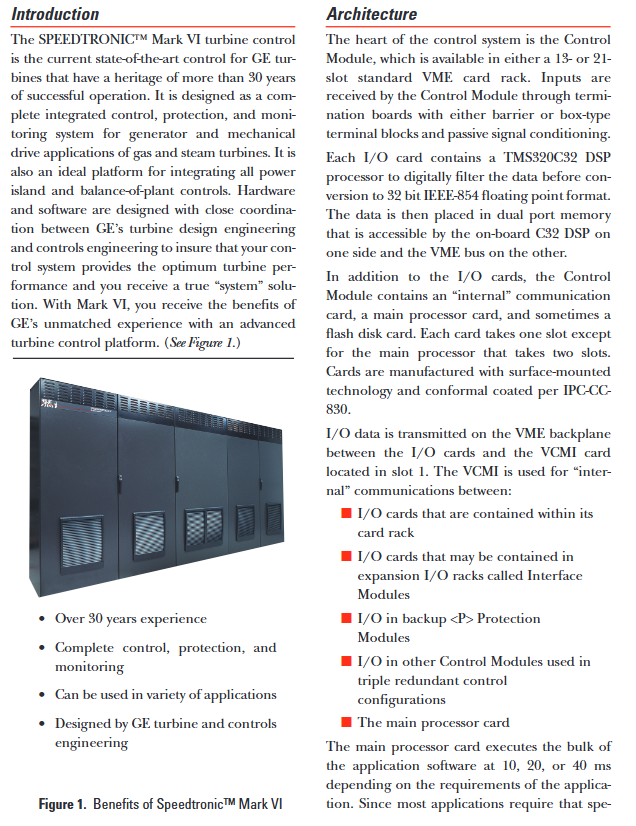

1. 产品定位与核心价值
SPEEDTRONIC™ Mark VI 是 GE 面向燃气轮机、蒸汽轮机的集成式控制、保护、监测系统，覆盖发电机驱动与机械驱动场景，可整合动力岛与全厂辅助控制，拥有30 年以上成熟应用经验。
2. 系统架构
核心为控制模块，采用13 槽 / 21 槽标准 VME 卡笼
主处理器卡占2 槽，I/O 卡配TMS320C32 DSP，数据转为32 位 IEEE-854 浮点数
操作系统：QNX，支持多任务、抢占式调度，控制帧频10/20/40ms
通信总线：IONet（10Base2 以太网，ADL 协议）、Unit Data Highway(UDH)
冗余架构：支持单重与三重模块冗余 (TMR)，三独立控制模块 / 电源 / IONet，软件容错 (SIFT) 表决，可在线更换故障模块
3. I/O 接口系统
（1）通用 I/O
类型 代表卡件 规格
离散 I/O VCRC 48 入 / 24 出，SOE 1ms
模拟 I/O VAIC/VAOC 20 入 / 4 出、16 出，4-20mA/±5/10V
温度监测 VTCC/VRTD 24 路 TC、16 路 RTD
（2）专用 I/O
转速：VTUR/VSVO，支持2~14kHz磁电式传感器
伺服：VSVO，4 通道，适配 **±10~±120mA** 伺服阀
振动：VVIB，16 路振动 / 8 路位置 / 2 路 Keyphasor
同步 / 轴电压 / 火焰检测 / 三相 PT/CT/ 高温计均有专用卡件
4. 人机界面（HMI）
平台：Windows NT + CIMPLICITY图形系统
刷新速率：1 秒，SOE 事件时标1ms
权限：5 级用户账户，支持远程维护、工程师站
特性：HMI 故障不影响控制逻辑，可在线重启 / 更换
5. 软件维护工具
可编程控制，内置 GE 算法库与功能块
支持在线修改、在线下载，程序存于闪存
编辑：梯形图、逻辑强制、趋势记录，5 级密码保护
6. 通信系统
内部：IONet、UDH 以太网（EGD/UDP/IP）
外部：RS232 Modbus、以太网 Modbus TCP/IP、GSM
TMR 系统：仅支持数据监测，不支持远程控制指令
7. 时间同步
支持GPS/IRIG-B/NASA36等时间源
采用NTP，同步精度 **±1ms**
8. 诊断功能
每块卡具备硬件超限 / 软件限值双重诊断
卡面RUN (绿)/FAIL (红)/STATUS (黄) 三 LED 指示
故障分类：传感器故障 / 电子故障，支持报警联动与 SOE 记录
9. 电源与环境
（1）电源参数
类型 电压范围 负载 要求
125Vdc 100~144Vdc 10.0A 纹波≤10Vp-p
120Vac 108~132Vac 10.0A 谐波 < 5%，47~63Hz
240Vac 200~264Vac 5.0A 谐波 < 5%，47~63Hz
（2）环境要求
运行温度：0~+45℃，存储：-40~+70℃
湿度：5%~95% 无冷凝
海拔、抗震：满足 UBC Zone 4，IP20 防护
10. 标准与认证
质量：ISO9001
安全：UL508A、CSA 22.2 No.14
电磁兼容：EN50081-2/50082-2、EN55011
低压：EN61010-1、IEC529(IP20)

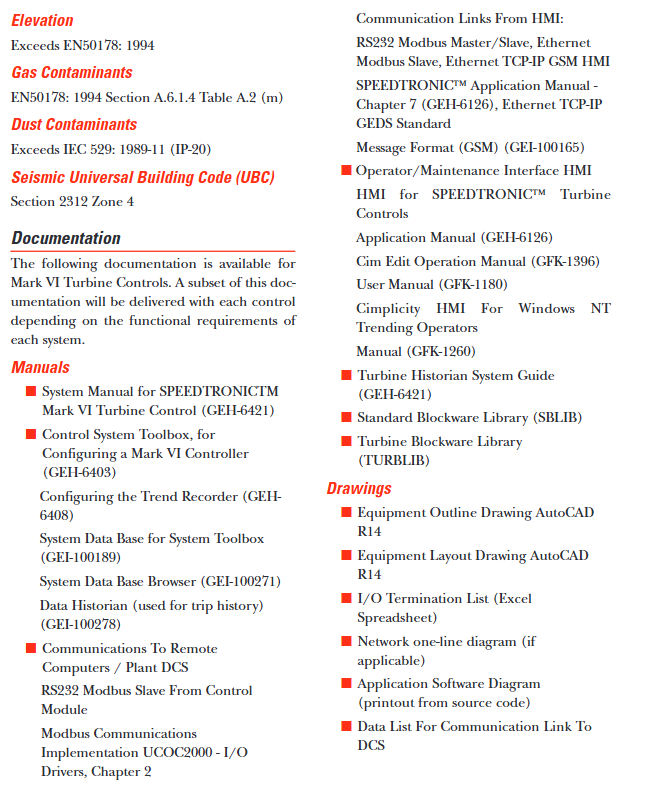

11. 配套文档
系统手册GEH-6421、配置工具手册GEH-6403、I/O 清单、拓扑图、应用程序图等
关键问题与答案
问题 1：Mark VI 的三重冗余 (TMR) 核心优势与实现方式是什么？
答案：核心优势是单点故障不停车、可在线维修、区分传感器 / 电子故障；实现方式为三套完全独立的控制模块、电源、IONet 网络，采用软件容错 (SIFT) 完成输入表决，输出用三线圈伺服 / 三取二继电器 表决，系统可带故障运行并在线更换故障部件。
问题 2：Mark VI 的I/O 系统分为哪两类，专用 I/O 覆盖哪些关键轮机监测控制对象？
答案：分为通用 I/O（离散、模拟、温度）与专用 I/O；专用 I/O 覆盖转速、同步并网、轴电压电流、火焰检测、液压跳闸、伺服阀、振动位移、三相 PT/CT、叶片高温计 等轮机核心对象。
问题 3：Mark VI 的实时性与可靠性如何通过硬件、软件、通信保障？
答案：硬件用VME+DSP 分布式处理、TMR 冗余、在线可更换；软件用QNX 实时系统、10/20/40ms 帧频、在线下载；通信用IONet 确定性协议、UDH 高速以太网、硬接线联锁，配合卡级诊断与1ms SOE，保障控制实时与系统可靠。
