Zebra EPL2 编程语言编程指南
时间: 2026-05-15浏览次数：
Zebra EPL2 编程语言编程指南
Zebra EPL2 编程语言编程指南
Zebra EPL2（ELTRON® Programming Language） 官方编程手册，面向标签打印机开发者，完整定义EPL2 命令语法、参数、格式与使用规则，支持文本、一维条码、二维条码（QR/DataMatrix/PDF417/Aztec/MaxiCode）、图形、线条、表单存储、变量 / 计数器、RTC 时钟等打印要素，提供SGD（Set/Get/Do）配置指令与有线 / 无线网络参数，覆盖串口 / 并口 / 以太网 / 无线设置、错误码、内存管理、字符集（含中日韩），适用于 G-Series、2844、3842 等桌面打印机，核心用于标签模板设计、批量打印、变量打印、自动化控制。
EPL2 核心命令体系
1. 图像与页面控制
命令 功能 关键参数
N 清空图像缓存 无
q 设置标签宽度（dots） 0~65535
Q 设置标签长度 + 间距 长度、间距、偏移
R 设置参考原点（X,Y） 左右边距、上下边距
Z 设置打印方向 T = 正向 / B = 反向
P 执行打印 份数、套数
xa 自动检测标签尺寸 无

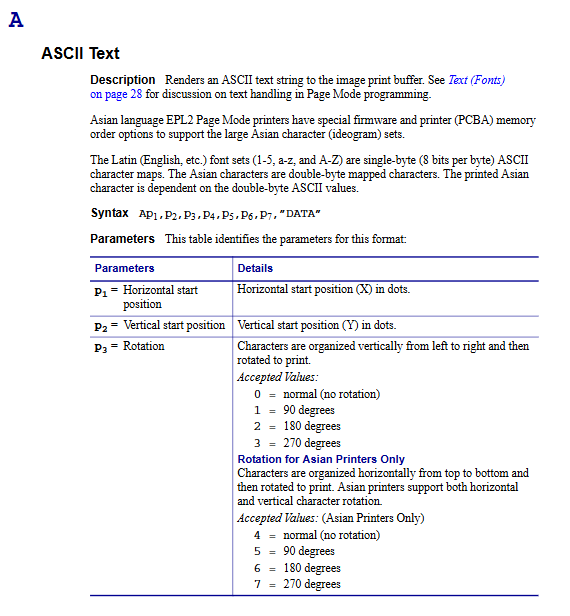

2. 文本打印（A 命令）
功能：打印文字，支持内置字体 1–5、亚洲字体 8–9（中日韩）
语法：A x,y,旋转,字体,宽倍率,高倍率,反色,"内容"
支持：变量、计数器、RTC 时间 / 日期（TT/TD）、表达式计算
3. 条码打印

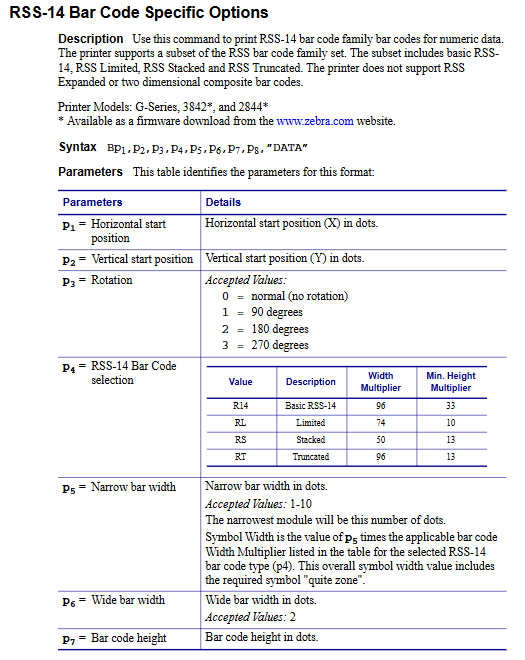

一维条码（B 命令）
支持：Code 39/128、EAN-8/13、UPC-A/E、Codabar、ITF、Postnet 等
二维条码（b 命令）
QR Code、Data Matrix、PDF417、Aztec、MaxiCode、Aztec Mesa
PDF417 支持 Macro PDF 超大数据拆分
4. 图形与线条
命令 功能
LO/LE/LW 黑 / 异或 / 白线条
LS 斜线
X 方框
GM/GG/GK 存储 / 调用 / 删除 PCX 图形
GW 直接写入二进制图形
5. 表单、变量与计数器
表单存储：FS（保存）→ FE（结束）→ FR（调用）→ FK（删除）
变量（V）：支持 00~99，最大99 字符，左 / 右 / 居中对齐
计数器（C）：0~9，步进 ±1~9，用于序列号打印
AUTOFR：开机自动运行表单，实现脱机打印
6. 打印机系统配置
命令 功能
S 打印速度（1~6 ips）
D 打印浓度（0~15）
Y 串口设置（波特率 / 校验 / 数据位 / 停止位）
O 硬件选项（切刀、剥离、传感器）
f 切刀位置微调
C 立即切纸
^@ 打印机复位
^default 恢复出厂设置
SGD（Set/Get/Do）配置指令
格式：! U1 setvar/getvar/do "参数" "值"
核心用途：
setvar：设置网络、串口、打印模式
getvar：查询固件、IP、里程、状态
do：执行动作（清洁切刀、传感器校准）
支持：
网络：IP、DHCP、FTP、HTTP、SNMP、TELNET
无线：SSID、安全、漫游、信号
里程计：总打印长度、打印头寿命、介质计数
字符集与多语言支持
拉丁字符：Code Page 437/850/852/1252
亚洲双字节：
简体中文 GBK 936
日文 Shift-JIS 932
韩文 949
命令：I 选择代码页；i 设置亚洲字符间距；oR 替换欧元符号
错误与状态报告
^ee：立即返回错误码
常见错误：
00：无错误
01：语法错误
03：条码数据长度错误
07：缺纸 / 色带
11：打印头开启
US/UT：启用串口错误回传（ACK/NACK）
内存管理
M：分配表单 / 图形 / 软字体内存
FI/UE/UG：查询表单 / 字体 / 图形信息
FK/GK/EK：删除表单 / 图形 / 软字体
关键问题与答案
问题 1：EPL2 中最核心的标签模板结构是什么？最少需要哪些命令？
答案：最简模板固定结构为：N → q（宽度）→ Q（长度）→ 内容（A/B/X 等）→ P（打印）必须用 N 清空缓存，用 q/Q 定义纸张，最后用 P 输出。示例：Nq400Q200,24A50,50,0,1,1,1,N,"Hello Zebra"P1
问题 2：EPL2 如何实现序列号连续打印？计数器与变量的区别是什么？
答案：
计数器（C 命令）：专用于数字递增 / 递减，0~9 号，支持步进，适合流水号。
变量（V 命令）：可存任意字符串，00~99 号，用于产品名、批次等自定义内容。
用法：表单内先定义 V/C，打印时用 ? 传入数据，引用方式为 V01 / C1。
问题 3：EPL2 与 SGD 指令的关系是什么？分别用于什么场景？
答案：
EPL2：用于标签内容设计（文字、条码、图形、表单）。
SGD：用于打印机系统配置（IP、速度、浓度、网络、状态查询）。
两者可共存但必须分开发送，不能写在同一行；SGD 以 ! U1 开头，EPL2 直接命令开头。
