MITSUBISHI ELECTRIC MELSEC iQ‑R / System Q / L 系列 PLC 家族
时间: 2026-05-15浏览次数：
MITSUBISHI ELECTRIC MELSEC iQ‑R / System Q / L 系列 PLC 家族
MITSUBISHI ELECTRIC MELSEC iQ‑R / System Q / L 系列 PLC 家族
产品总览与定位
5832 系列英文产品目录，系统介绍三菱电机MELSEC 模块化 PLC家族，面向工厂自动化 FA，主打绿色节能、全球标准、高可靠、可扩展。
产品阵营：iQ‑R 系列（新一代旗舰）、System Q 系列（经典全能）、L 系列（紧凑型无机架）
核心定位：从小型单机设备到大型产线 / 工厂级控制系统全覆盖
设计理念：iQ Platform 统一平台，支持多 CPU 一体化（PLC + 运动 + 过程 + PC+C 语言）
三大系列核心规格
系列 架构 处理速度 最大 I/O 多 CPU 安全等级 冗余 特色
iQ‑R 模块化机架 0.98ns 4096 最多 4 个 SIL3/PL e SIL2 冗余 高速总线、内置安全、OPC UA、MES
System Q 模块化机架 1.9~120ns 4096/8192 最多 4 个 SIL3/PL e 热备冗余 成熟稳定、兼容广、运动 / CNC / 机器人 CPU
L 系列 无机架叠装 9.5ns 4096/8192 不支持 无 无 内置 I/O/ 以太网 / USB/SD、节省空间
iQ‑R 系列（旗舰高性能）
CPU 阵容：标准 CPU、过程 CPU、SIL3 安全 CPU、SIL2 冗余 CPU、运动 CPU、C 控制器 CPU
性能：LD 指令0.98ns，程序容量10k~1200k 步，数据内存2~40MB
运动控制：Motion CPU 最多 64 轴，支持SSCNET III/H（150Mbps）、同步 / 螺旋插补
安全：Safety CPU 满足IEC 61131‑3、ISO 13849‑1 PL e、IEC 61508 SIL3
冗余：SIL2 冗余系统，切换 **<10ms**，适配连续生产
特殊模块：OPC UA 服务器、MES 接口、高速数据记录、能源测量、C 智能模块

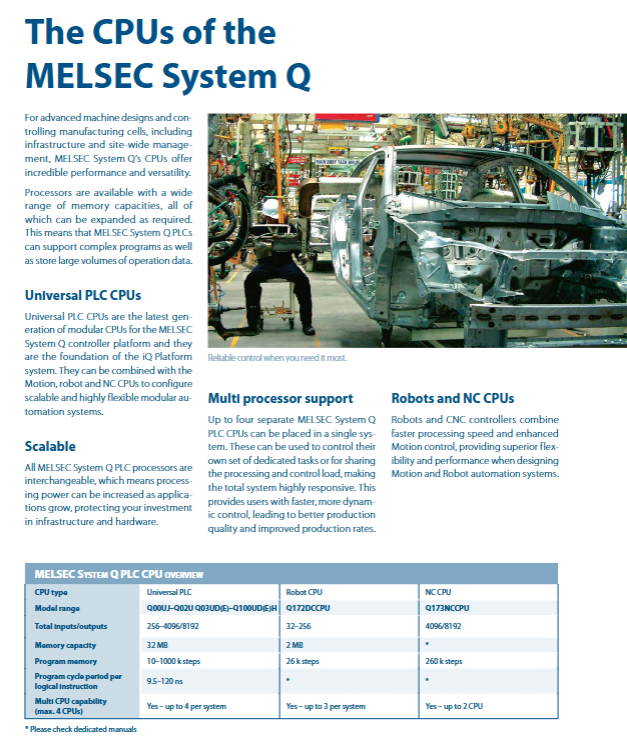

System Q 系列（全能中型）
CPU 类型：通用 CPU、冗余 CPU（Q12/25PRH）、运动 CPU、PC CPU、C 控制器、机器人 / NC CPU
多 CPU：单机架最多 4 个 CPU协同，分担顺序 / 运动 / 信息任务
冗余：热备系统，切换 **<21ms**，支持电源 / 网络 / CPU 全冗余
安全：QS 安全 PLC、安全继电器、WS 安全控制器，满足SIL3/Cat.4/PL e
运动：最多 32 轴，支持 SSCNET III/H、电子凸轮、同步控制
L 系列（紧凑型无机架）
结构：无机架叠装，节省70% 安装空间
内置功能：24 点 I/O、以太网、Mini‑USB、SD 卡、数据记录、2 轴定位
扩展：最多40 个扩展模块，支持16 轴 Simple Motion
适用：小型设备、包装机、温控、楼宇监控
核心功能体系
（1）运动控制
总线：SSCNET III/H（150Mbps，光纤，抗干扰）
轴数：iQ‑R 64 轴、System Q 32 轴、L 系列 16 轴
功能：定位、速度 / 扭矩控制、同步、电子凸轮、螺旋插补
（2）过程控制
iQ‑R：内置二自由度 PID、自整定，支持 SIL2 冗余
System Q：冗余过程 CPU，52 个专用过程指令，高精度回路控制
（3）功能安全
标准：EN ISO 13849‑1 PL e、IEC 61508 SIL3
方案：iQ‑R 安全 CPU、System QS 安全 PLC、安全继电器、CC‑Link Safety 网络

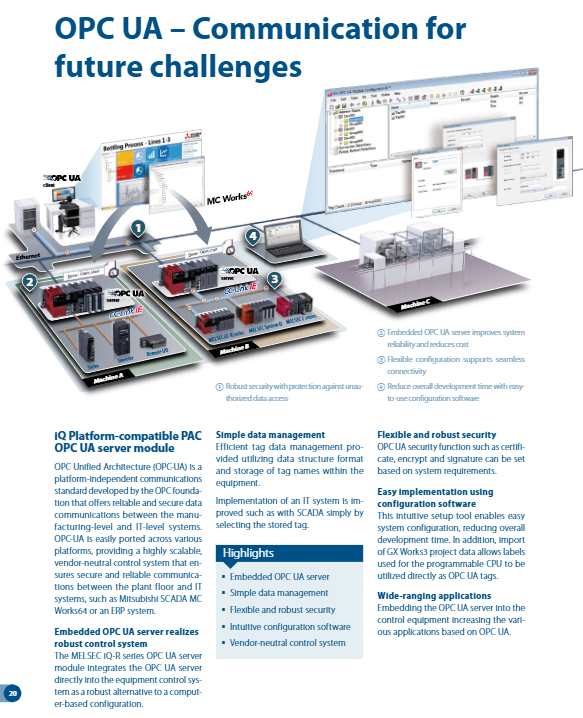

（4）信息化与联网
工业以太网：CC‑Link IE、EtherNet/IP、PROFINET、Modbus TCP
信息化：OPC UA 服务器、MES 接口、高速数据记录、Web 服务器
协议：SLMP 无缝消息协议，跨层透明访问
（5）多 CPU 与 PC/C 控制
多 CPU：iQ‑R/Q 最多4 个 CPU，实现控制 + 运动 + 信息一体化
C 控制器：基于VxWorks，支持 C/C++，适配复杂算法 / 网关
PC CPU：嵌入式 Windows，无风扇、SSD，工业级稳定
软件与工程
编程软件：GX Works3（iQ‑R）、GX Works2（Q/L）
语言：LD、FBD、ST、SFC、IL，全兼容IEC 61131‑3
效率：功能块 FB 复用、工程复用、一键升级、在线修改
认证与环境
安规：CE、c‑UL‑us、UKCA、CCC
安全：TÜV SIL2/SIL3、PL e/Cat.4
环境：工作温度0~55℃，防护IP20，耐振动冲击，适配G3 防腐
关键问题与答案
问题 1：iQ‑R、System Q、L 系列的核心定位与选型差异是什么？
答案：
iQ‑R：旗舰高性能，追求速度、安全、冗余、信息化，适合高端设备与连续生产。
System Q：全能稳定型，多 CPU、冗余、兼容性强，适合中型产线与传统升级。
L 系列：紧凑型无机架，内置功能多、省空间、低成本，适合小型单机设备。
问题 2：MELSEC 安全方案满足哪些国际标准，iQ‑R 与 System Q 的安全实现有何不同？
答案：全系满足ISO 13849‑1 PL e、EN 954‑1 Cat.4、IEC 61508 SIL3。
iQ‑R：集成安全 CPU，标准 + 安全程序同 CPU 运行，通过CC‑Link IE Field接安全设备。
System Q：独立QS 安全 PLC+ 安全继电器 +CC‑Link Safety网络，安全与标准分离。
问题 3：iQ‑R 的运动控制能力上限是多少，相比 System Q 有哪些提升？
答案：
iQ‑R：单 Motion CPU 最多 64 轴，支持SSCNET III/H（150Mbps），多 CPU 高速数据交互。
System Q：最多 32 轴，总线速度与 CPU 间数据带宽低于 iQ‑R。
提升：速度更快、轴数翻倍、同步精度更高、布线更少、集成度更高。
