Rockwell Automation Bulletin 5069系列控制器
时间: 2026-05-15浏览次数：
Rockwell Automation Bulletin 5069系列控制器
Rockwell Automation Bulletin 5069系列控制器
产品整体概况
文档为5069-TD002_-en-p技术手册，发布于2023 年 11 月，定义罗克韦尔Logix 5000平台三款紧凑型控制器，统一DIN 导轨水平安装，以EtherNet/IP为核心总线，支持本地 / 远程Compact 5000 I/O，覆盖标准控制、过程控制、功能安全、高性能混合控制场景。
三大产品线规格明细
（1）CompactLogix 5380（标准型）
型号：5069-L306ER ~ L3100ERM，含涂覆型（K 后缀）、过程型（ERP）
内存：0.6MB~10MB
以太网节点：16~180
运动轴：2~32轴
本地 I/O：最多31个
通信：2× 千兆以太网、USB 2.0
功耗：最大8.5W
认证：CE、UL、ATEX、CCC、RCM

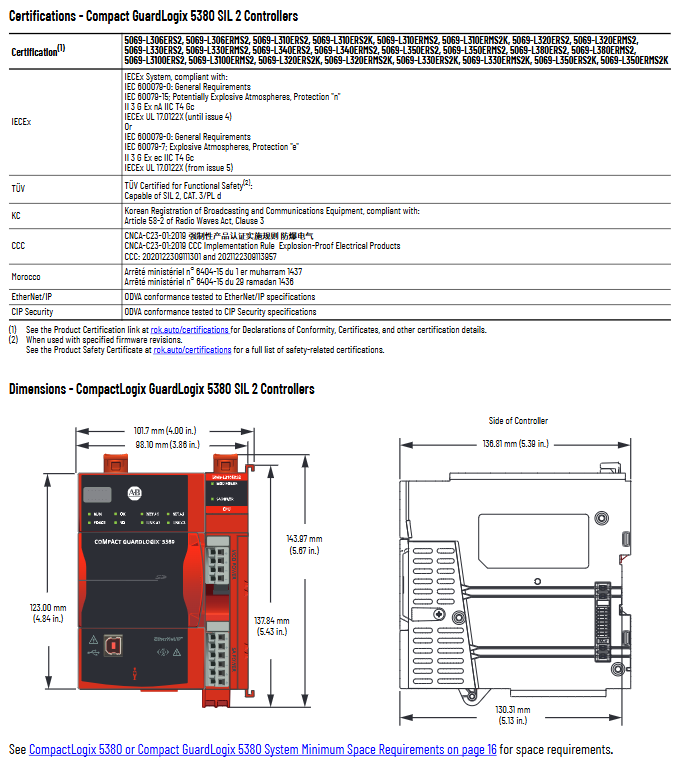

（2）Compact GuardLogix 5380（安全型）
SIL2：型号S2后缀，达SIL2/PLd/Cat3
SIL3：型号S3后缀，1oo2 架构，达SIL3/PLe/Cat4
安全任务：1 个安全任务 + 31 个标准任务
安全内存：0.3MB~5MB
功耗：SIL2 最大9W，SIL3 最大18W
认证：TUV 安全认证、ATEX、IECEx、CCC

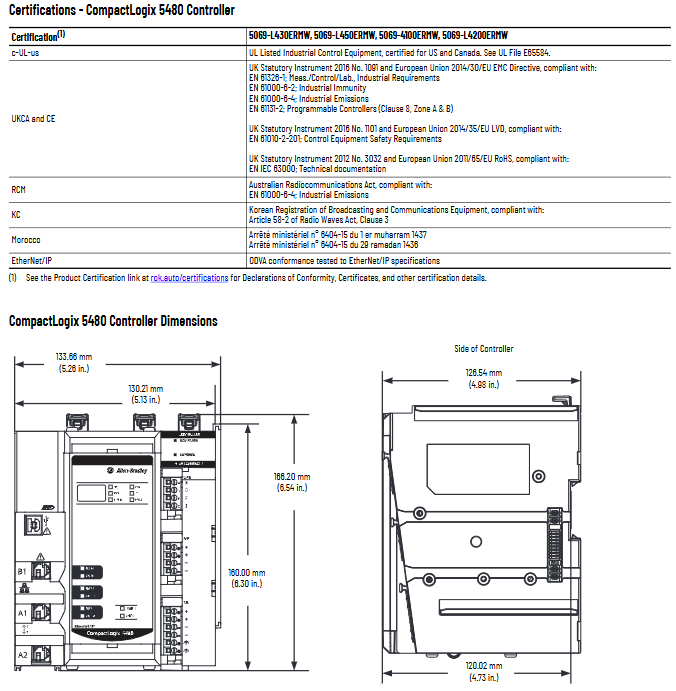

（3）CompactLogix 5480（高性能双系统）
型号：5069-L430~L4200ERMW
双系统：Logix 实时控制 + Windows 10 IoT Enterprise
控制引擎内存：3MB~20MB
Windows 配置：6GB RAM + 64GB SSD
以太网：3 个控制网口 + 1 个系统网口
运动轴：最多150轴
节点数：最高250个
功耗：最大72W
通用技术参数
参数项 全系列通用值
供电电压 18~32V DC
工作温度 0~+60℃
存储温度 -40~+85℃
湿度 5~95%RH（无冷凝）
绝缘耐压 300V AC连续，1500V AC测试 60s
防护等级 IP20
非易失存储 SD 卡（1GB~32GB）
编程软件 Studio 5000 Logix Designer
编程语言 LD、ST、FBD、SFC
通信与 I/O 能力
总线：EtherNet/IP，支持DLR、线型、星型、Dual-IP
最大节点：16~250（按型号）
本地 I/O：基础款8个，高配31个
远程 I/O：支持1756、1769、FLEX 5000、POINT I/O等全系列
运动：EtherNet/IP Integrated Motion，最高150 轴
安全特性（GuardLogix 专属）
SIL2：Cat.3 / PL d / SIL2
SIL3：Cat.4 / PL e / SIL3
安全机制：安全任务锁存、安全签名、内存保护
适用场景：急停、安全门、安全速度、安全位置
配件与安装
SD 卡：1784-SD1/SD2/SDHC8/SDHC32
接线端子：5069-RTB螺丝 / 弹簧端子
端盖：5069-ECR（必装）
间距要求：60℃环境顶部间距101.6mm
认证体系
安规：c-UL-us、CE、UKCA、CCC
防爆：ATEX、IECEx、Class I Div.2
电磁：EN 61000-6-2/-6-4
环保：RoHS
安全：TUV SIL2/SIL3
关键问题与答案
问题 1：三款控制器的核心定位与最大区别是什么？
答案：
CompactLogix 5380：通用标准 / 过程控制，性价比高，无安全功能。
Compact GuardLogix 5380：功能安全控制器，支持SIL2/SIL3，安全 + 标准一体化。
CompactLogix 5480：高性能双系统，搭载 Windows IoT，适合大数据、可视化、高阶运动控制。
问题 2：Compact GuardLogix 5380 的 SIL2 与 SIL3 版本有哪些关键差异？
答案：
安全等级：SIL2=PLd/Cat3；SIL3=PLe/Cat4。
架构：SIL3 采用1oo2冗余架构，SIL2 为单架构。
功耗：SIL3 最大18W，SIL2 最大9W。
尺寸：SIL3 更宽153.5mm，重量1.2kg。
抗扰：SIL3 射频抗扰提升至20V/m。
问题 3：该系列控制器的 I/O 与运动控制能力上限是多少？
答案：
本地 I/O：单控制器最多支持31个Compact 5000模块。
以太网节点：最高250个（5480 顶配）。
运动轴数：5380 最多 32 轴，5480 最高 150 轴。
通信带宽：128000 包 / 秒（Class 0/1）。
