ABB ACS380 机械变频器
时间: 2026-05-15浏览次数：
ABB ACS380 机械变频器
ABB ACS380 机械变频器
产品定位与核心优势
ACS380 属于 ABB全兼容变频器系列，专为机械设备制造商设计，强调高可靠性、易集成、高安全性。
设计寿命 **≥10 年 **，部分场景可达20 年
环境适应：50℃不降容，涂层电路板，防尘防潮
每台出厂全载测试，稳定性强
电气规格与功率范围
电压与功率
单相 200~240V：0.25~3.0kW
三相 380~480V：0.37~22kW
功率与电流（核心型号）
电压 功率范围 框架 最大输出电流
单相 230V 0.25~3kW R0/R1/R2 17.6A
三相 400V 0.37~22kW R0~R4 81A
环境参数
工作温度：-10~+50℃（不降容），最高 60℃降容
防护等级：IP20
海拔：400V 机型0~4000m，200V 机型0~2000m
电机控制性能
支持电机类型：异步电机、永磁同步电机、同步磁阻电机
控制方式：无传感器矢量控制、标量控制
开环静态精度：**±0.1%** 额定转速
转矩阶跃响应：<10ms
输出频率：0~599Hz
开关频率：1~12kHz（默认 4kHz）

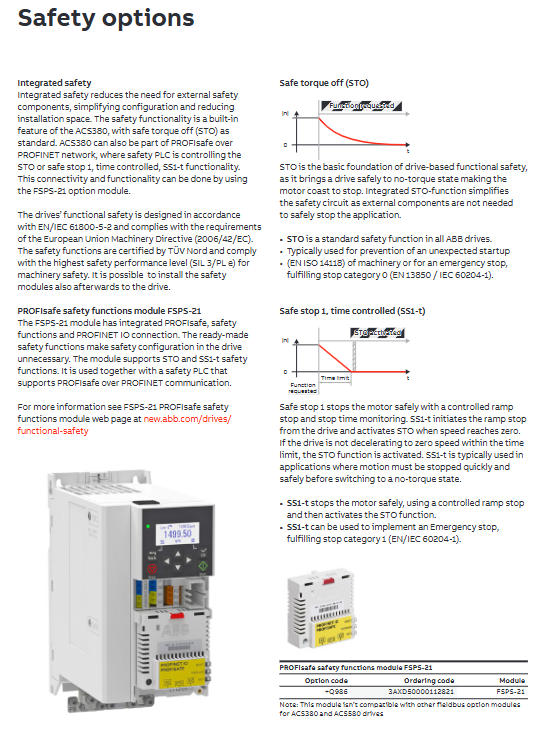

安全功能（核心标配）
STO 安全转矩关闭（标配）
符合：EN/IEC61800-5-2
等级：SIL3、PL e、Category 3
可选：SS1-t 安全停机 1、PROFIsafe over PROFINET（FSPS-21 模块）
产品版本与连接性
标准版（S 后缀）
内置：Modbus RTU、4DI+2DIO+2AI+1AO+1RO、STO
定制版（C 后缀）
可选任意现场总线
可选 IO 扩展、编码器接口、外部 24V
支持总线协议
Modbus TCP、PROFINET、EtherCAT、CANopen、Profibus DP、EtherNet/IP、Powerlink
扩展模块与配置
IO 扩展模块
型号 功能
BIO-01 扩展 IO（可与总线共存）
BMIO-01 IO+Modbus 扩展
BREL-01 4 路继电器输出
BTAC-02 HTL/TTL 编码器 + 外部 24V
制动功能
内置制动斩波器（全系标配）
支持外接制动电阻，具备电阻过载 / 短路检测
EMC 与滤波
内置 C2/C3 级滤波器，满足EN 61800-3
最大电机电缆长度：30m（C2）/40m（C3）
可选输入电抗器、du/dt 滤波器、RFI 滤波器
调试与配置工具
本地面板：图标式简易面板、图形助理面板、蓝牙无线面板
PC 工具：
Drive Composer（免费 Entry 版 / Pro 版）
CCA-01：无需上电即可配置参数
手机 APP：
Drivetune：蓝牙调试、监控、备份
Drivebase：设备管理、运维服务
冷却与保护
风冷、变速风扇
标配过流、过压、欠压、过热、电机保护
推荐配置 IEC gG/gR 熔断器或 ABB 微型断路器
认证与适用场景
认证：CE、UL、cUL、TUV、RoHS、EAC、KC
典型应用：输送机、搅拌机、挤出机、起重机、纺织机械、风机水泵
关键问题与答案
问题 1：ACS380 的安全功能有哪些？标配与可选分别是什么，达到什么安全等级？
答案：
标配：STO 安全转矩关闭，满足SIL3、PL e、Cat.3，无需外部组件即可实现安全停机。
可选：通过 FSPS-21 模块实现SS1-t 定时安全停机 1与PROFIsafe，可接入安全 PLC 构成完整安全回路。
问题 2：ACS380 标准版和定制版的核心区别是什么，分别适合什么场景？
答案：
标准版：固定配置，内置Modbus RTU + 完整 IO，性价比高，适合标准化设备、批量使用。
定制版：可自由选配现场总线、编码器、IO 扩展，灵活性极高，适合非标设备、需要高精度闭环或特定总线的设备。
问题 3：ACS380 在高可靠性与恶劣环境下有哪些设计保障？
答案：
电路板涂层防护，抗粉尘、防潮、抗化学气体
50℃环境不降容，最高可耐 60℃（降容）
内置制动斩波器与完善保护，减少外接部件
设计寿命 **≥10 年 **，每台出厂全载测试
风冷防尘结构，延长使用寿命
