Honeywell 7800 系列 EC/RM7830A/7850A 燃烧继电器模块
时间: 2026-05-14浏览次数：
Honeywell 7800 系列 EC/RM7830A/7850A 燃烧继电器模块
Honeywell 7800 系列 EC/RM7830A/7850A 燃烧继电器模块
产品定位与型号区分
7800 系列是霍尼韦尔微处理器式一体化燃烧安全控制器，用于单燃烧器自动点火与安全切断。
型号 控制类型 适用燃烧器
EC/RM7830A ON/OFF 开关型 点火 / 熄火两段式
EC/RM7850A Full Modulation 连续调制 高火 / 低火比例调节
共性功能：
自动燃烧时序控制
火焰信号监测
系统状态指示
自诊断与故障锁定
多语言显示（英 / 西 / 法 / 德 / 意 / 日）
安全与认证
安全等级：SIL 3
欧盟标准：EN298、EN60730、EMC、低电压指令
国际认证：FM、Lloyd’s、GASTEC
保护类型：Stop Category 0 立即断电
电气规格
项目 参数
RM 版本 120 Vac (+10/-15%)，50/60Hz
EC 版本 220/240 Vac (+10/-15%)，50/60Hz
功耗 最大 10W
总负载 最大 2000 VA
保险 15A 速熔 SC 型
工作温度 -40°C ~ +60°C
湿度 85% RH 不凝露
硬件结构
核心单元
微处理器主控
安全继电器（双冗余）
继电器反馈监测
可插拔组件
火焰放大器（R7847/7848/7849/7861/7886）
吹扫时间卡（2s~30min）
配置跳线
外部扩展
KDM 键盘显示模块
RS485/ModBus
远程复位
PC 监控软件

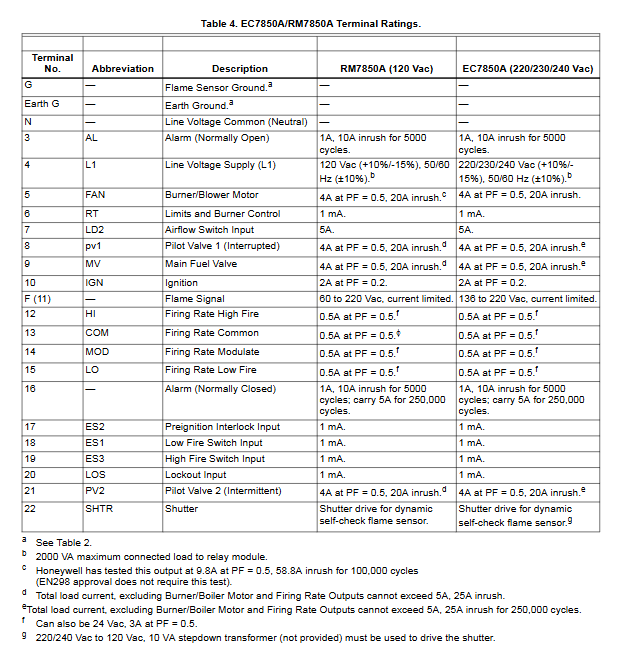

端子定义（核心输出）
1）EC/RM7830A 关键端子
3：AL 报警
4：FAN 风机
8：PV1 小火阀
9：MV 主火阀
10：IGN 点火
17：ES2 预点火联锁
20：LOS 锁定输入
21：PV2 辅助小火
2）EC/RM7850A 增加调制端子
12：HI 高火
13：COM 公共
14：MOD 调制
15：LO 低火
18：ES1 低火开关
19：ES3 高火开关
安装规范
安装位置
垂直安装优先
防振 <0.5G
防潮、不露天
接线强制要求
高压点火线不得与信号线同管
火焰探测器线缆金属屏蔽
强电遵守 NEC Class 1
线缆规格
强电：14~18 AWG
信号 / 通讯：22 AWG 双绞屏蔽
最大线长
远程复位：1000ft (305m)
通讯总线：4000ft (1219m)
燃烧运行时序（全自动）
初始化 INITIATE：2s 电源自检
待机 STANDBY：等待加热请求
预吹扫 PREPURGE：风机启动，空吹
预点火 PREIGNITION：点火器供电 3s
第一安全时间 SAFETY1：3/5s 建立火焰
小火稳定 PILOT STAB.：5s
主火试验 MAIN TRIAL：3/5s
运行 RUN：正常燃烧
后吹扫 POSTPURGE：2/15/30s

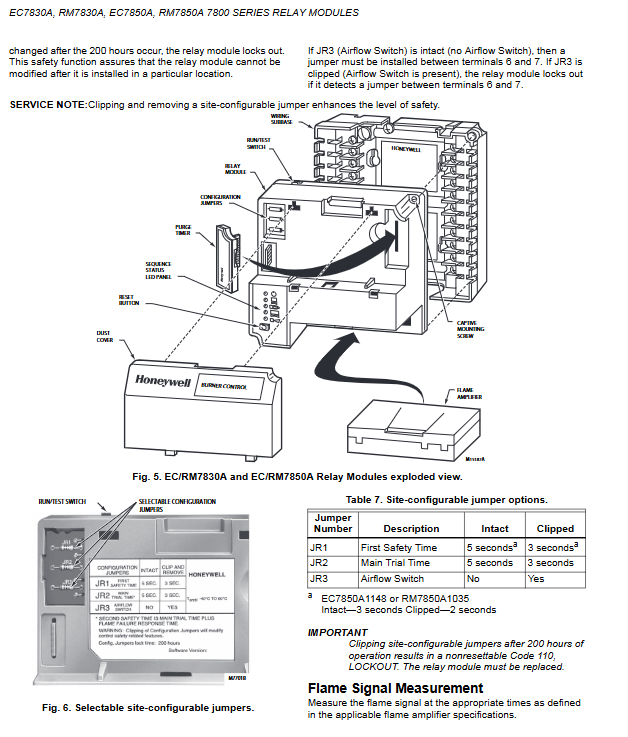

跳线配置（关键安全参数）
跳线 功能 完整（未剪） 剪断
JR1 第一安全时间 5s 3s
JR2 主火试验时间 5s 3s
JR3 风量开关 无 有
重要规则：运行200 小时后更改跳线 → 永久锁定（Code110）。
静态测试（安装必做）
共10~14 项断电 / 通电测试，验证：
电源、联锁、报警
风机、点火、小火、主火
调制电机（7850A）
风量开关、高低火限位
测试必须关闭燃料手动阀，防止爆炸。
安全锁定（LOCKOUT）触发条件
无火焰、火焰丢失
预吹扫无风量
点火超时、阀不动作
吹扫卡缺失 / 故障
200 小时后改跳线
内部故障、电源异常
待机时误输出
关键问题
问题 1：EC7830A 与 RM7830A 的核心区别是什么？7830A 与 7850A 的核心区别是什么？
答案：
EC 与 RM：电压不同；RM=120VAC，EC=220/240VAC。
7830A 与 7850A：控制方式不同；7830A=ON/OFF，7850A=连续比例调制（HI/LO/MOD）。
问题 2：设备运行 200 小时后为什么不能剪跳线？会发生什么？如何恢复？
答案：
为防止现场擅自改动安全时间 / 风量开关等关键参数。
改跳线会触发Code110 永久锁定，无法复位。
无法恢复，必须更换控制器。
问题 3：燃烧器启动时预吹扫的作用是什么？如果风量开关缺失应如何处理？
答案：
预吹扫将炉膛内残留可燃气体排空，防止爆燃。
无风量开关时：保留 JR3 跳线，并在端子6-7 短接。
有风量开关时：剪断 JR3，严禁 6-7 短接，否则锁定。
