ABB AC 800M 控制器与通信接口

产品定位与组成

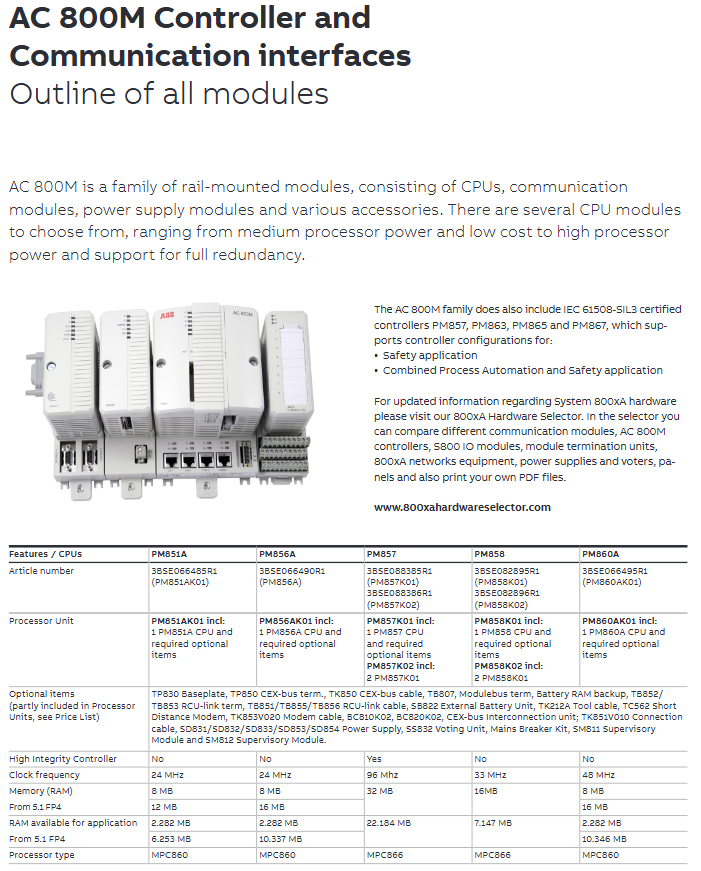

AC 800M是 ABB 面向过程自动化的导轨式模块化控制器，用于 800xA 系统，由CPU 模块、通信模块、电源模块、冗余单元、配件构成，覆盖中低端到高性能控制场景，支持安全与常规自动化融合。

CPU 模块核心信息

（1）安全认证

仅PM857、PM863、PM865、PM867通过IEC 61508 SIL3认证，适用于高完整性安全应用。

（2）性能参数（核心型号对比）

型号主频内存 (RAM) 冗余支持 1000 布尔运算 SIL3 认证

PM851A 24MHz 8MB 否 0.46ms 否

PM857 96MHz 32MB 是 0.17ms 是

PM866A 133MHz 64MB 是 0.09ms 否

PM891 450MHz 256MB 是 0.043ms 否

（3）通用规格

供电：24V DC（19.2–30V DC）

冗余切换：≤10ms

程序周期：常规 **≤1ms**，安全型10ms

时钟同步：控制器间 **≤1ms**

环境：工作 **+5~+55℃、存储-40~+70℃、防护IP20**

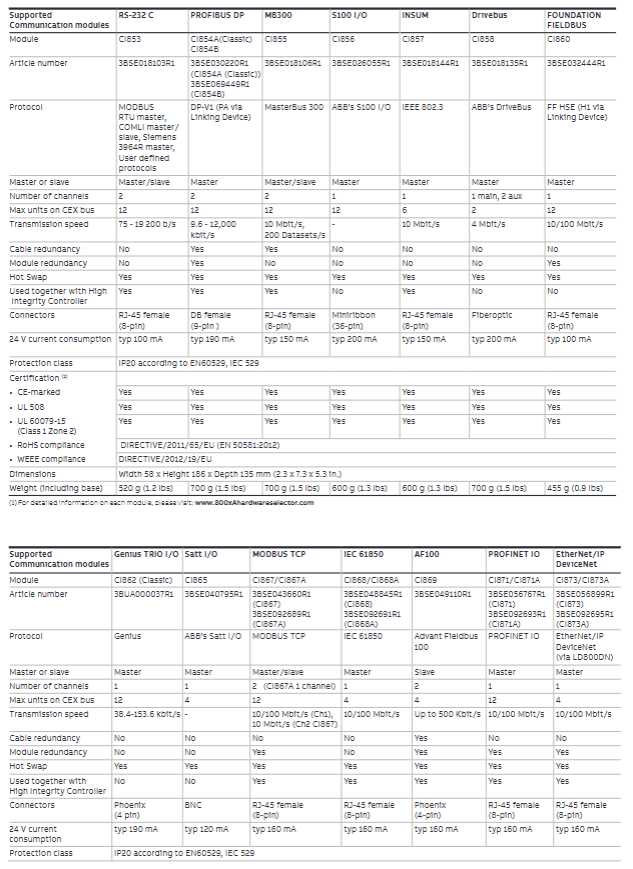

通信模块（CI 系列）

接口类型：RS‑232C、PROFIBUS DP、MODBUS TCP、PROFINET、IEC61850、EtherNet/IP等

最大挂载：CEX 总线单 CPU 支持12 个通信模块

通用能力：全系列支持热插拔，多数支持模块冗余

典型型号：

CI854A/B：PROFIBUS DP，双路、支持线缆 / 模块冗余

CI867/A：MODBUS TCP，双网口、兼容安全控制器

CI871/A：PROFINET IO，工业以太网主站

冗余与辅助单元

BC810：高完整性冗余，支持SIL3场景

BC820：常规冗余单元，无安全认证

通用配件：TP830 底板、TK850 总线电缆、SB822 外置电池、SD 系列电源

合规与环境标准

认证：CE、UL508、UL60079‑15（防爆）、RoHS、WEEE

电磁兼容：EN61000‑6‑2（抗扰）、EN61000‑6‑4（发射）

防腐：符合ISA 71.04 G3工业防腐等级

关键问题与答案

问题 1：AC 800M 中哪些 CPU 具备 SIL3 安全认证，核心应用场景是什么？

答案：通过IEC 61508 SIL3认证的 CPU 为PM857、PM863、PM865、PM867，核心用于安全相关应用、过程自动化 + 安全融合场景。

问题 2：AC 800M CPU 冗余配置的切换时间是多少，对控制有何意义？

答案：冗余配置下切换时间最大 10ms，可保障控制流程无中断、无扰动，满足工业连续生产与安全回路的高可用性要求。

问题 3：AC 800M 支持哪些主流工业以太网通信，对应模块是什么？

答案：支持MODBUS TCP（CI867/CI867A）、IEC 61850（CI868/CI868A）、PROFINET IO（CI871/CI871A）、EtherNet/IP（CI873/CI873A），均支持热插拔与多数支持模块冗余。
