SNO 4062 K / KM 安全继电器
时间: 2026-05-14浏览次数：
SNO 4062 K / KM 安全继电器
SNO 4062 K / KM 安全继电器
产品定位与安全认证
SNO 4062 K/KM 是用于急停与防护门监控的基础双通道安全继电器，符合以下最高等级认证：
EN ISO 13849-1：PL e、Category 4
DIN EN 62061：SILCL 3
DIN EN 60204-1：Stop Category 0
型号区分
型号 核心功能 适用场景
SNO 4062 K 同步监测、无输入消抖 急停按钮、安全门、光栅 OSSD
SNO 4062 KM 无同步监测、输入消抖、安全地毯专用 安全地毯、安全触边、安全角落
核心功能
通道模式
单通道：两通道并联
双通道：两通道独立监控
启动方式
手动启动：通过 S34 下降沿 / S35 上升沿触发复位
自动启动：S35 与 S33 短接，安全信号上升沿自动启动
监测功能
交叉短路检测：CH1 接正、CH2 接负，识别线路短路
外部接触器反馈：监控主接触器状态
同步监测（仅 K）：CH1 必须先于 CH2 闭合，同步时间tS≈200ms
输入消抖（仅 KM）：过滤短时间触发，防止频繁启停
信号兼容
支持光栅OSSD信号（DIN EN 61496-1）
支持 4 线制安全地毯（DIN EN 1760-1，仅 KM）
电气与机械参数
供电
额定电压：AC/DC 24V
功耗：DC 2.0W，AC 2.4W/4.4VA
输出（强制导向继电器）
安全使能：2 路 NO，最大6A/240VAC、5A/24VDC
信号回路：1 路 NC
断开时间：<25ms
环境与安装
工作温度：-25 ~ +55℃
防护等级：壳体IP40，端子IP20
重量：0.21kg
接线：弹簧式端子，线径0.14~2.5mm²

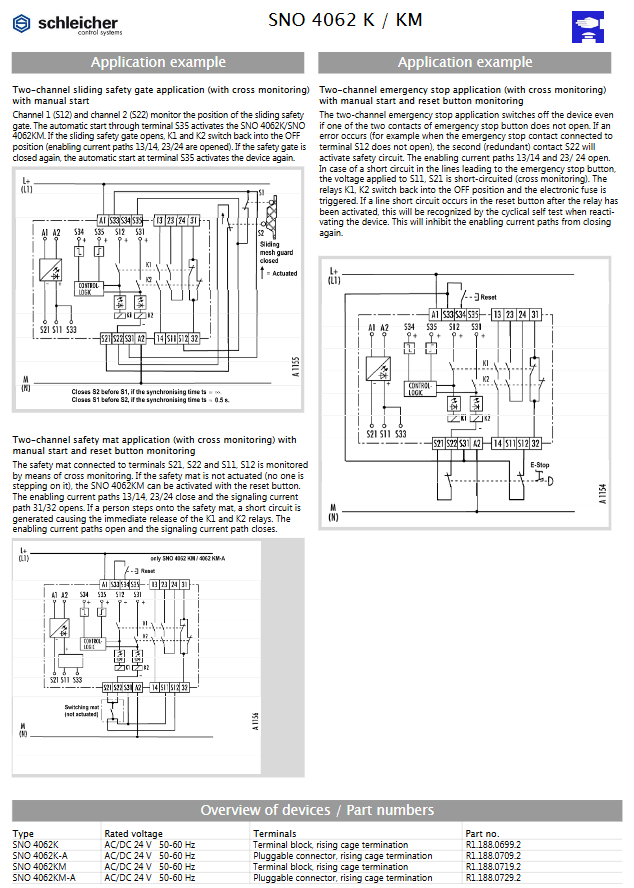

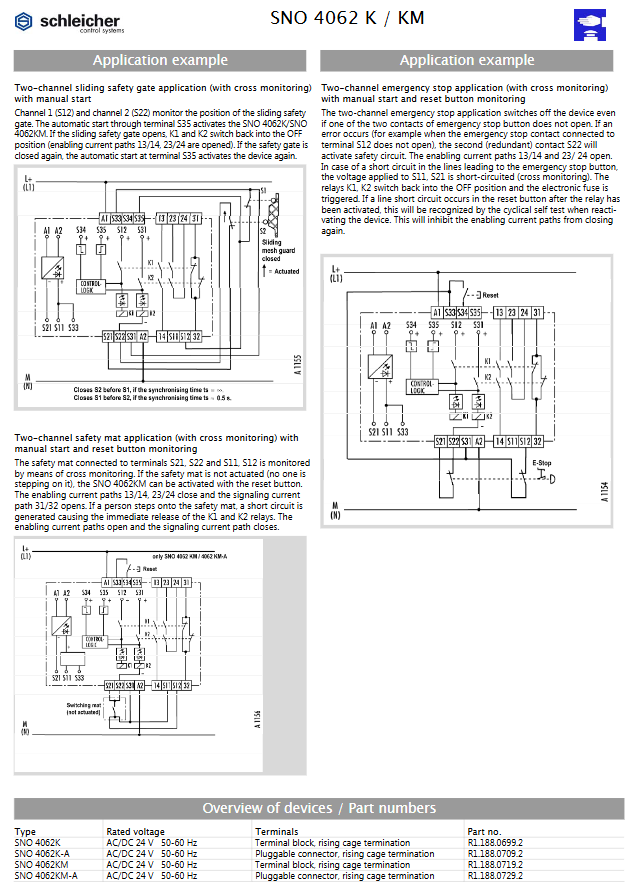

典型应用
双通道急停监控（带交叉短路检测）
滑动安全门监控（带同步监测）
光栅 OSSD 信号处理
安全地毯 / 安全触边监控（仅 KM）
型号与订货号
型号 接线方式 订货号
SNO 4062 K 固定弹簧端子 R1.188.0699.2
SNO 4062 K-A 可拔插连接器 R1.188.0709.2
SNO 4062 KM 固定弹簧端子 R1.188.0719.2
SNO 4062 KM-A 可拔插连接器 R1.188.0729.2
关键问题
问题 1：SNO 4062 K 与 KM 最核心的功能差异是什么？分别适用什么设备？
答案：
K 版：具备同步监测（tS≈200ms），无输入消抖；适用于急停按钮、安全门、光栅。
KM 版：无同步监测，但具备输入消抖，专用于安全地毯、安全触边等高频微动信号场景。
问题 2：该设备达到的最高安全等级是什么？这些等级分别对应哪个标准？
答案：
PL e / Category 4：对应 EN ISO 13849-1（功能安全最高等级）
SILCL 3：对应 DIN EN 62061（安全相关电气控制系统）
Stop Category 0：对应 DIN EN 60204-1（立即断电停机）
问题 3：交叉短路检测的作用是什么？如何实现？
答案：
作用：检测输入线路之间的短路故障，避免安全信号失效无法被发现。
实现：通道 CH1 接正极、CH2 接负极，一旦线路短接会立即被识别并切断安全输出。
