Copes‑Vulcan 汽轮机旁路系统（CV‑1163）
时间: 2026-05-14浏览次数：
Copes‑Vulcan 汽轮机旁路系统（CV‑1163）
Copes‑Vulcan 汽轮机旁路系统（CV‑1163）
系统定位与核心价值
Copes‑Vulcan 旁路系统是电站关键保护与调节设备，用于锅炉与汽轮机之间的蒸汽调控。
服役历史：自1950 年代供应，1960 年代适配干态过热器与再热器冷却
现代需求：
缩短锅炉 / 汽机调试时间，可独立测试
冷热态启动时蒸汽 / 金属温度匹配
汽机跳闸时抑制锅炉压力波动
避免高压安全阀起跳，减少维修与凝结水损失
启动 / 跳闸时保障再热器管壁冷却
保护凝汽器超温超压
行业地位：90 余年发电设备经验，全球 **50+** 代理与服务中心
核心阀型与参数
重点介绍5 类旁路阀，关键参数如下：
阀型 结构 压力等级 核心特点
DSCV 锻造阀体、顶装内件 Class 600~4500 定制化、降噪、在线维修
TE‑PRDS 顶装减温减压 Class 150~2500 快换内件、在线维护
PRDS 经典减温减压 Class 600~2500 40 年可靠应用
HP 旁路阀 笼式导向 + HUSH® 最高 220bar 快开、失电Fail Open
LP 旁路阀 大口径、配扩散管 Class 150~900 保护凝汽器、失电Fail Close
尺寸范围：1×2"~ 8×16"（25×50mm ~ 200×400mm）
关闭等级：最高 ANSI/FCI 70‑2 Class V
温度上限：590℃（1100°F）
压力上限：220bar（3200psig）
关键技术与内件
HUSH® 多级降压内件
作用：分级降压、主动降噪、防汽蚀
配置：HP/LP 旁路阀标配，保障动态稳定
减温方式
抽吸式、机械雾化、蒸汽雾化
依据蒸汽 / 水流量比、水压选择
执行机构
液压：快速精准，用于 HP 旁路，配HPU 液压站

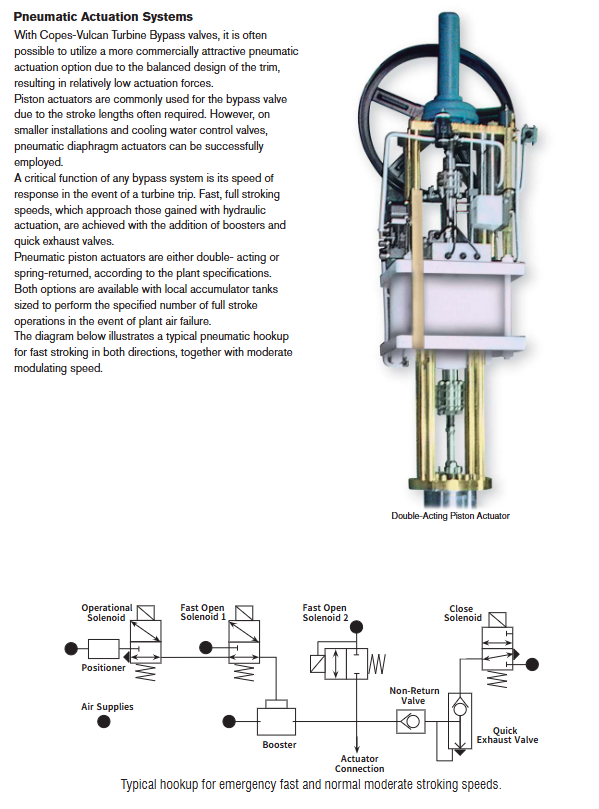

气动：活塞式 / 薄膜式，配增速器与快排阀
冗余：双泵、蓄能器、失电动作保障
算法温度控制（ATC）
原理：基于热平衡公式 Qw=Q₁×(h₁−h₂)/(h₂−hw)
输入：进 / 出口压力、进汽温度、流量
优势：解决饱和温区内 5℃内测温不准问题
扩散筒 & 排放管
作用：最终降压、蒸汽扩散、降噪
安装：LP 旁路直插凝汽器，小孔消音技术
HP/LP 旁路设计差异
高压（HP）旁路
任务：将锅炉主蒸汽快速调至冷再热参数
动作：故障失电快开，防止安全阀起跳
执行：优先液压，响应速度极高

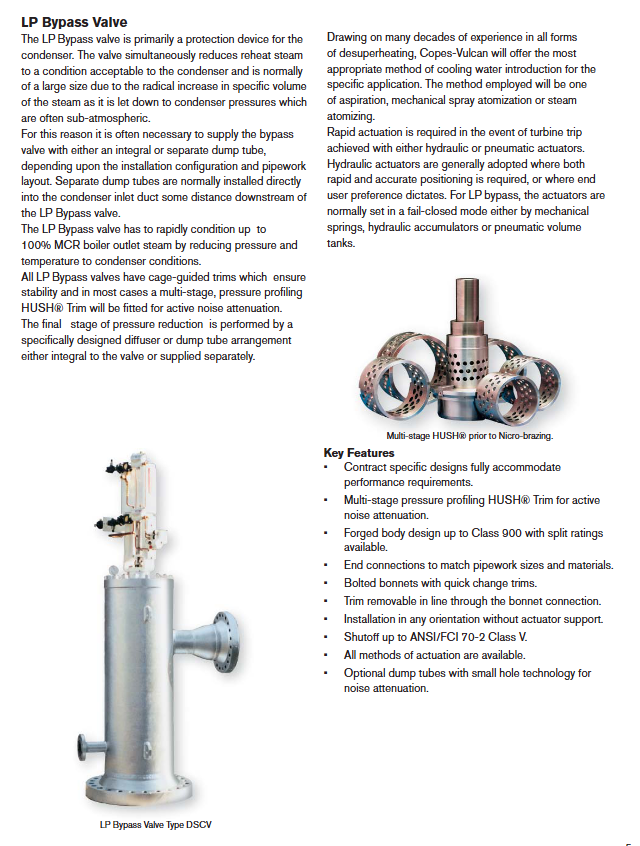

低压（LP）旁路
任务：将再热蒸汽调至凝汽器可接受参数
特点：大口径，蒸汽比容剧增
动作：故障失电关闭，保护凝汽器
配置：必配排放管 / 扩散筒
控制与安全逻辑
快速动作
汽机跳闸：阀门全行程快开，防止超压
启动控制
暖管、升温、升压平滑，匹配金属温度
背压机组专用
跳闸实现无扰切换，下游压力波动 **<1bar**
PLC 预计算阀门位置，2 秒回溯保持
热电联产（CHP）
提供旁路、减温减压、补水、减温水阀全套方案
单源供货，降低集成风险
典型应用案例
合成气 / CO₂压缩机驱动透平旁路
阀型：6×12" Class 2500 DSCV
控制：液压站 + PLC
效果：跳闸时下游压力波动 **<1bar**
造纸厂 CHP 电站
全套旁路、减温、补水、排水阀组
多压力等级蒸汽分配控制
关键问题
问题 1：汽轮机旁路系统最核心的 5 个作用是什么？
答案：
实现锅炉与汽轮机独立调试，缩短启动时间
启动时匹配蒸汽与金属温度，保护设备
汽机跳闸时快速泄压，避免安全阀起跳
维持再热器冷却，防止烧坏管束
保护凝汽器不超温、不超压
问题 2：HP 旁路与 LP 旁路在执行机构、故障动作、核心保护对象上有何关键区别？
答案：
HP 旁路：常用液压执行；故障失电快开；保护锅炉、再热器、主汽安全阀
LP 旁路：常用液压 / 气动；故障失电关闭；保护凝汽器不进高温高压蒸汽
问题 3：算法温度控制（ATC）解决了什么行业痛点？其计算逻辑是什么？
答案：
痛点：常规测温在饱和温度 5℃范围内因水滴附着导致读数失真、控温失控
逻辑：基于热平衡公式，实时计算所需减温水量
Qw = 蒸汽流量 × (进汽焓 − 出口焓) / (出口焓 − 水焓)
优势：极快、极准，尤其适用于短管、直排凝汽器的旁路场景
