ZF Marine MM9000 ClearCommand 船用推进控制系统
时间: 2026-05-14浏览次数：
ZF Marine MM9000 ClearCommand 船用推进控制系统
ZF Marine MM9000 ClearCommand 船用推进控制系统
系统概述
ClearCommand 是ZF 船用推进电子控制系统，为休闲及轻型商用船提供油门、离合、拖曳阀一体化控制，单台处理器对应单台引擎 / 离合，双桨需两台处理器通过串口通讯协同。
适用机型：覆盖机械 / 电子油门、伺服 / 电磁阀离合、机械 / 电磁阀拖曳全配置
操控站：标准最多 5 个，通过 Station Expander 可扩展至9 个
供电：12/24VDC，工作电压8~30VDC，持续电流10A
核心优势：单杆操控、站间无扰切换、换向安全延时、双桨同步、拖曳精准控制
硬件型号与配置
六款处理器对应不同推进结构：
型号 油门类型 离合类型 拖曳类型
9120 机械（伺服） 电磁阀 无
9121 机械（伺服） 电磁阀 伺服
9122 机械（伺服） 电磁阀 电磁阀
9210 电子 伺服 无
9211 电子 伺服 伺服
9221 电子 电磁阀 伺服
操作功能
基础操作
上电自检：怠速 + 空档，提示音提示无操控权
夺取操控权：空档位按切换键0.5 秒，红灯常亮
操控逻辑：**15°** 入档，**65°** 线性提速
高级模式
暖机模式：空档长按切换键→向前推，红灯慢闪，离合保持空档

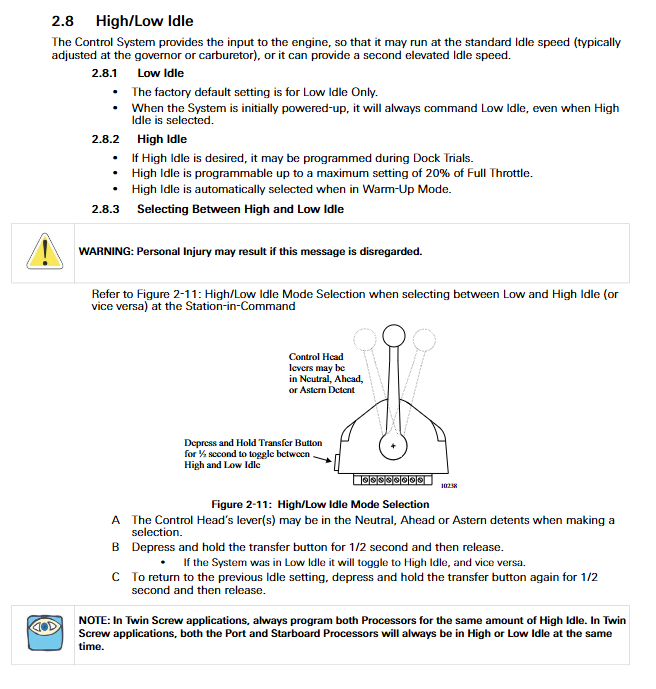

高低怠速：高怠速最大 **20%** 油门，暖机自动激活
单杆模式（双桨）：任意杆设为主杆，绿色灯亮，单杆控制双机
发动机同步：等油门 / 主动同步，绿灯常亮表示同步完成
比例延时换向：防止换向冲击，延时0~99 秒可调
拖曳模式
启用：空档长按切换键2 秒，红灯快闪
档位：20/35/45/55°四档拖曳区间，油门限10~75%

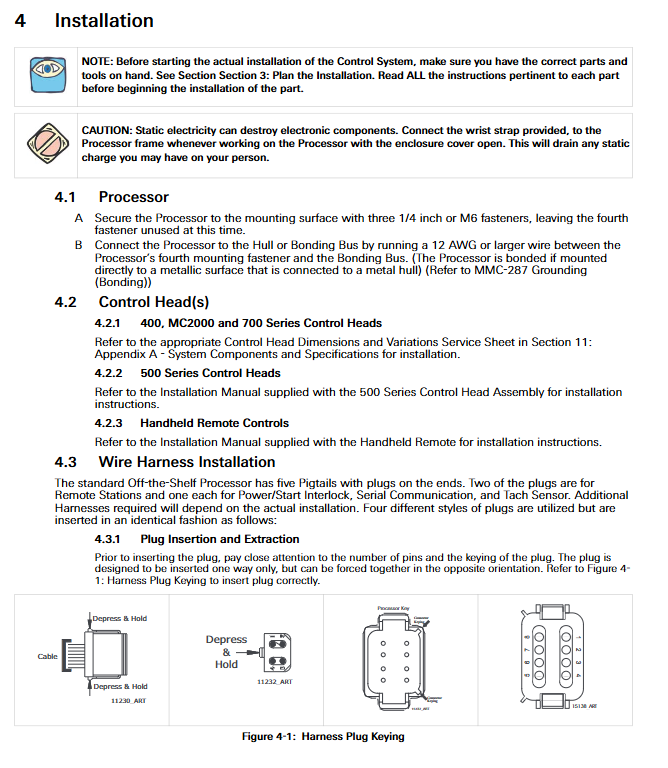

安装规范
处理器安装
位置：机舱干燥处，远离高温 / 强磁≥1.2m，防振安装
接地：12AWG线缆接船体接地排
操控头安装
防水：400/MC2000 底部防护，700 系列全防水
行程：前后满行程无干涉
布线与机械连接
线束：屏蔽线，每 45cm固定，接头防插反
推拉缆：33C 型，长度≤6m，弯曲半径≥25cm，总弯曲 <270°
设置与调试
设置方式
界面：4 位 7 段 LED，4 按键（左 / 右 / 上 / 下）
进入设置：同时长按左右键至闪烁
保存：同时长按左右键至停止闪烁
核心功能码
系统：A0 处理器识别（1~5）、A1 引擎数（1~5）、A2 单杆模式、A3 站扩展
油门：E0 类型、E1 空档油门、E2 最小、E3 最大、E6 高怠速、E7 同步
离合：C0 压力互锁、C2 比例延时、C3 延时时间、C5 方向
拖曳：L0 启用、L2 最小压力、L3 最大压力、L4 油门限
试验校验
系泊试验：操控、启动互锁、停机开关、推拉缆、高怠速
航行试验：全速设定、同步、比例延时、拖曳压力校准
记录：填写F-226试验报告，留存参数
维护与保养
周期：每年全面检查
检查项：操控头端子腐蚀、处理器连接、线束破损、推拉缆紧固、电源电压
电源：蓄电池每3 个月测电压，12V 满电 12.6~12.8V，24V 满电 25.2~25.6V
故障诊断
诊断菜单（H0）
实时查看：电池电压、转速频率、操控杆位置、切换键状态、伺服反馈、软件版本
声音报警（7 类）
慢间歇音：上电无操控权
一长三短：操控杆信号超范围
长音：程序停机 / 低压
5 秒长音：串口通讯丢失
故障码
覆盖：伺服堵转、电磁阀故障、低压、通讯异常、档位故障
关键问题
问题 1：双桨船舶的发动机同步有哪两种？各自依赖什么条件？
答案：
等油门同步（开环）：仅控制油门行程一致，无需转速传感器，依赖推拉缆 / 电子信号一致性。
主动同步（闭环）：对比实际转速调整油门，必须安装转速传感器，精度 ±1%，传感器信号丢失可切回等油门。
问题 2：比例延时换向（Proportional Pause）的作用与三种模式区别是什么？
答案：作用是换向时降速至怠速并延时，保护变速箱与传动系统。三种模式：
C2=00 入档延时：保持原档位，延时后换向
C2=01 空档延时：切入空档，延时后换向
C2=02 固定空档延时：固定延时时间，多用于艏侧推
问题 3：系统无法启动引擎（启动互锁生效），必须满足哪四个条件？
答案：必须同时满足：
处理器DC 电源已接通
有操控站已夺取控制权
操控杆处于空档卡位
启动互锁继电器已闭合
