Pro-face GP-2400/2500/2600 系列操作手册
Pro-face GP-2400/2500/2600 系列操作手册
产品概述与安全规范
GP-2400/2500/2600 系列是普洛菲斯新一代模块化人机界面，无需扩展模块即可支持以太网、CF 卡、音频输出，提升集成度与易用性。
安全等级：前面板防护IP65f、NEMA Type4X/12
供电规格：
DC 型号：DC24V（19.2~28.8V）
AC 型号：AC100~240V（85~265V）
核心禁忌：
紧急停止按钮必须硬件实现，禁止触摸屏软按钮
背光失效自动禁用触摸，防止误操作
防爆环境必须切断电源再插拔模块
硬件规格
1. 电气与环境
项目 参数
工作温度 0~50℃
工作湿度 10~90% RH（无凝露）
功耗 DC 型≤50W，AC 型≤85VA
冲击 / 振动 符合 IEC61131-2
绝缘电阻 DC500V 时≥10MΩ
2. 显示与触摸
系列 显示类型 分辨率 触摸精度
GP-2400 TFT 彩色 640×480 32×24
GP-2500 TFT/STN/ 单色 640×480 32×24
GP-2600 TFT 彩色 800×600 40×30

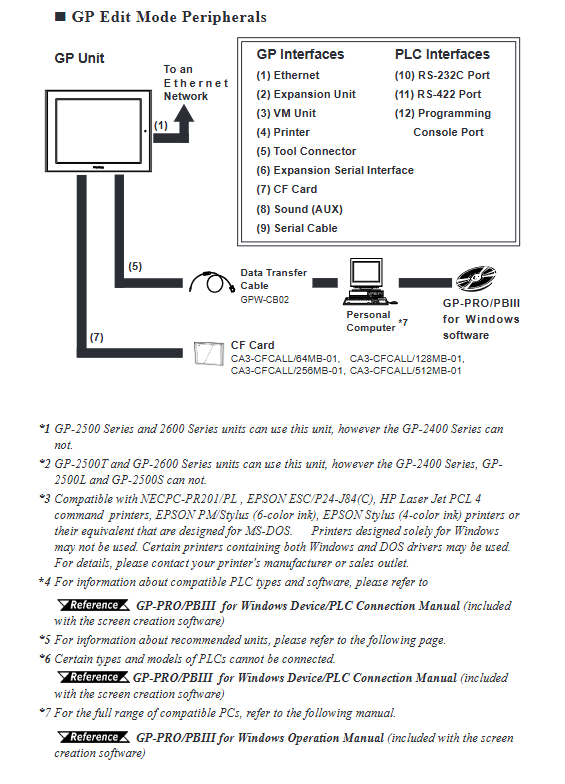

3. 接口与扩展
标准接口：以太网（10BASE-T）、RS-232C/RS-422、打印机、CF 卡、音频、工具口
扩展能力：最大4608 点 I/O，支持远程 I/O 机架
CF 卡：支持64MB~512MB，用于数据备份、配方、日志、屏幕传输
安装与接线
安装要求
面板厚度：1.6~10mm
四周间距：≥100mm，保证散热
固定：标配 4 个卡扣，扭矩0.5N·m
接线规范
接地：独立接地，接地电阻 **≤100Ω**，线径≥2mm²
电源：断电接线，强电与信号线分离布线
CF 卡：断电插拔，指示灯熄灭后操作
数据传输
支持三种传输方式，满足现场部署需求：
串口传输：通过GPW-CB02线，速率最高115.2kbps
以太网传输：支持IP 设置，远程下载屏幕与系统

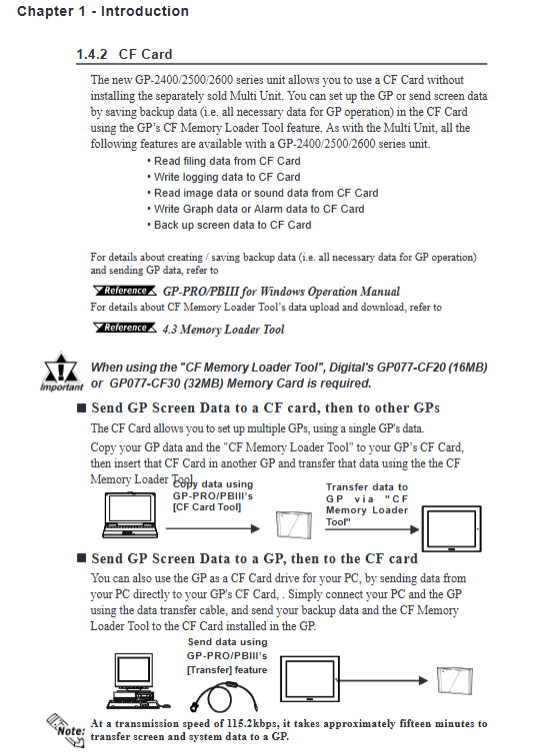

CF 卡传输：通过Memory Loader Tool，实现多台 HMI 批量部署
上传：HMI→CF 卡（备份全部数据）
下载：CF 卡→HMI（恢复 / 批量部署）
操作模式
1. 离线模式（OFFLINE）
进入方式：开机 10 秒内点左上角，或菜单进入
核心功能：初始化、自诊断、数据传输、内存格式化
2. 运行模式（RUN）
开机自动进入，显示组态画面，与 PLC 实时通信
支持在线修改、报警显示、数据记录、声音提示
初始化配置（核心项）
系统环境：待机时间、触摸蜂鸣、密码（0~9999）
I/O 设置：串口波特率（2400~115200bps）、打印机、触摸校准
PLC 设置：1:1/n:1 连接、站号（0~15）、系统区地址、以太网 IP
内存初始化：密码1101，清除 SRAM 数据，保留系统与时钟
时钟设置：月误差 **±65 秒 **，锂电池备份寿命10 年（40℃以下）
自诊断功能
覆盖全硬件检测，快速定位故障：
字符 / 显示图案、触摸屏、内部 Flash、帧缓冲
串口、打印机、CF 卡、声音、扩展串口
每项检测返回OK/NG，指导维修
故障排查
故障现象 常见原因 解决方法
无显示 电源错误、背光烧毁、屏幕关闭 检查供电、更换背光、清除系统区关闭指令
PLC 不通信 线序错、波特率不匹配、站号冲突 重接线、校准参数、唯一站号
触摸失灵 背光失效禁用、校准错误、外设干扰 更换背光、重新校准、断开外设
开机蜂鸣 系统程序损坏、CF 卡引导文件丢失 强制下载系统、修复 CF 卡文件
维护保养
清洁：中性洗涤剂，禁止有机溶剂、尖锐物
密封垫：每年更换，保证 IP65f 防护
背光更换：寿命50000 小时，断电操作，型号匹配
电池：不可自行更换，由代理商更换，防止爆炸
关键问题
问题 1：GP 系列 HMI 如何通过 CF 卡实现多台设备批量部署？
答案：先在一台 HMI 完成组态与设置，通过离线模式的CF Memory Loader Tool将系统 + 屏幕 + 协议 + 数据完整上传到 CF 卡；再将 CF 卡插入其他 HMI，拨动 DIP 开关 1 或通过菜单CF BOOT启动，执行下载即可批量复制，无需逐台电脑连接。
问题 2：触摸屏无响应但屏幕亮着，最可能的原因与排查步骤是什么？
答案：最可能原因是背光烧毁触发安全保护，触摸自动禁用。排查步骤：①看状态灯是否橙色→是则背光故障；②进入离线模式测试触摸→正常则为保护机制；③在初始化中开启USE TOUCH PANEL AFTER BACKLIGHT BURNOUT临时恢复，尽快更换背光。
问题 3：PLC 通信报错 “PLC NOT RESPONDING”，应按什么顺序排查？
答案：按从硬件到参数顺序排查：①检查 PLC 电源已开启；②确认 RS-232C/422 线缆接线正确；③核对 HMI 与 PLC波特率、数据位、校验、停止位完全一致；④检查 1:1/n:1 模式、站号、系统区地址设置正确；⑤先开 PLC，延时 2~3 秒再开 HMI，保证启动顺序正确。
