TI C2000 CLA 软件开发指南
TI C2000 CLA 软件开发指南
CLA 概述
CLA（Control Law Accelerator）是 C2000 MCU 内置的32 位浮点可编程硬件加速器，专为高实时性控制算法设计。
核心价值：与C28x CPU 并行运行，等效算力翻倍
直接访问外设：ePWM/HRPWM、ADC、eCAP、eQEP、GPIO、SPI 等
优势：降低中断延迟、缩短控制环路周期、减轻 CPU 负载
开发入门
开发工具
主 IDE：Code Composer Studio（CCS）
编译器：C2000 代码生成工具，支持CLA C 语言编译
支持：MATLAB Embedded Coder自动生成 CLA 代码
开发步骤
学习 CLA 官方培训手册
运行 C2000Ware 示例（CLAmath、driverlib）
查阅 FAQ 与调试技巧
参考数字电源等系统用例
示例资源
基础数学库：CLAmath Library
设备驱动：driverlib、device_support
参考设计：PFC、数字电源 SDK
CLA 类型与设备差异
CLA 分 3 代，对应不同设备与功能：
CLA 类型 核心特性 代表芯片
Type 0 基础版，程序空间 12 位（4KW） F2803x、F2805x、F2806x
Type 1 16 位地址空间（64KW），任务可中断 CPU F2807x、F2837xD/S
Type 2 支持后台任务，硬件断点增强 F28004x、F2838xD/S
核心 FAQ（关键信息）
独立性：CLA 拥有独立总线、寄存器、流水线，配置后可脱离 CPU 独立运行
可编程性：完全可编程，支持C 语言 / 汇编，无固化算法

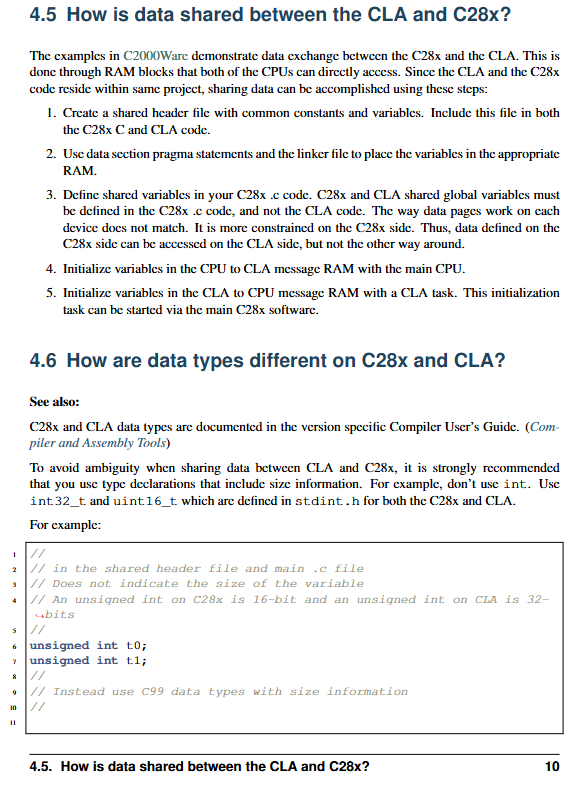

数据共享
通道：共享 RAM + 消息 RAM
规则：共享变量必须在C28x 端定义，CLA 只读 / 写
消息 RAM：CPU→CLA（CPU 写、CLA 读）；CLA→CPU（CLA 写、CPU 读）
数据类型差异
int：CLA=32 位，C28x=16 位
指针：CLA=16 位，C28x=32 位，需用CLA_FPTR联合体对齐
任务触发
来源：外设中断、软件触发、任务间触发、后台任务（Type2）
配置：旧器件MPISRCSEL1，新器件CLA1TASKSRCSELx
任务执行
不支持嵌套（Type2 后台任务支持1 级抢占）
结束指令：MSTOP
程序空间：Type0=4096 字，Type1 及以上 =64K 字
中断与同步
CLA 可向 C28x 发中断：任务结束、软件强制、浮点溢出
资源访问：硬件自动仲裁，避免同时写同一寄存器
任务终止
未运行：MICLR清除标志
运行中：MCTL软复位终止
调试技巧
调试环境
CCS 同时调试 C28x 与 CLA，共用 JTAG
断点：__mdebugstop()内置断点指令
常见故障
任务不启动：检查触发源、初始化顺序、中断使能
软件触发失败：检查MCTL、MIER、IACK 参数
变量不更新：.scratchpad/.bss_cla未分配到 RAM
任务计时
方法 1：读取 ePWM 定时器计数
方法 2：翻转 GPIO，示波器测量

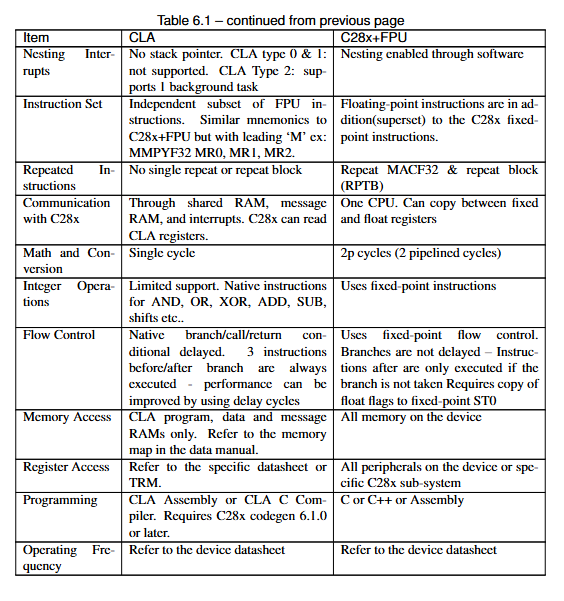

CLA 与 C28x+FPU 核心对比
项目 CLA C28x+FPU
执行方式 独立并行 主 CPU 内部
浮点寄存器 4 个（MR0-MR3） 8 个（R0H-R7H）
浮点运算 单周期执行 2 周期流水线
流水线 独立 8 级 与定点共享
寻址模式 2 种 全模式支持
中断嵌套 无（Type2 支持 1 级） 支持嵌套
内存访问 仅限 CLA 程序 / 数据 / 消息 RAM 全设备内存
单步模式 单周期步进 刷新流水线
关键问题
问题 1：CLA 与 C28x CPU 如何安全共享数据？有哪些坑点？
答案：通过共享 RAM和专用消息 RAM交互；共享变量必须在C28x 端定义，并使用stdint.h固定宽度类型（如uint32_t）。最大坑点是int 与指针长度不兼容：CLA 的 int 是 32 位、指针是 16 位，C28x 则相反，结构体指针必须用32 位联合体对齐，否则寻址错误。
问题 2：CLA 任务的触发方式与执行规则是什么？最大程序空间是多少？
答案：支持外设中断、软件 IACK、任务间、后台任务（Type2）四种触发；同一时间仅执行1 个任务，无嵌套（Type2 后台可被抢占）。程序空间：Type0 为 4KW（约 2000 条指令），Type1 及以上为 64KW，任务以MSTOP指令结束。
问题 3：相比 C28x+FPU，CLA 在控制算法上的核心优势与局限是什么？
答案：优势是独立并行运算、单周期浮点乘法 / 转换、直接访问外设、更低控制延迟，适合快速内环控制。局限是浮点寄存器少（4 个）、寻址模式简单、无循环指令、内存访问受限，更适合轻量级实时算法，不适合复杂逻辑与大运算量任务。
